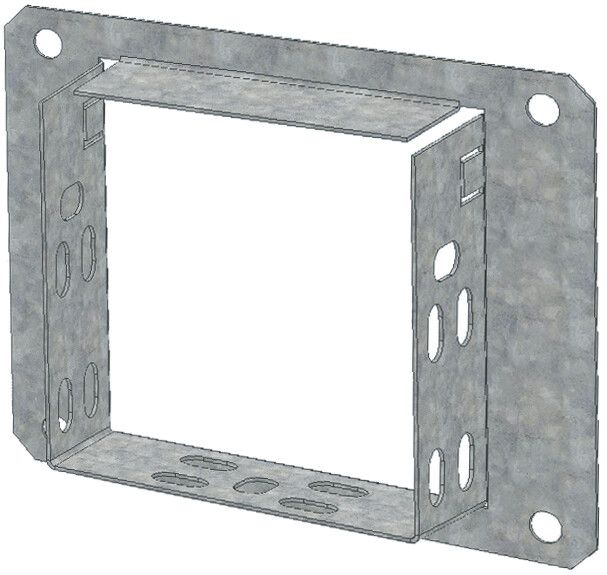

Соединительный фланец 50х200 | CLP1CF-050-200 IEK

Фланец соединительный 50х200 от IEK (ИЭК), артикул clp1cf-050-200, предназначен для надёжного соединения проволочного лотка с конструкцией стены, потолка или оборудования. Изделие выполнено из оцинкованной стали, соответствует ГОСТ 14918-80 и рассчитано на срок службы до 20 лет.

Назначение и область применения

Фланец соединительный 50х200 используется для перехода кабельной трассы из проволочного лотка в вертикальную или горизонтальную поверхность - например, при выводе кабеля через стену, перекрытие или корпус оборудования. Применяется в системах кабельного монтажа на объектах промышленного, коммерческого и жилого назначения. Подходит для лотков шириной 50 мм, совместим с другими элементами серии CLP от IEK.

Технические характеристики

• Материал: сталь с горячим цинкованием (слой цинка 10–20 мкм)
• Размеры: высота 200 мм, внутренний диаметр прохода 50 мм
• Тип соединения: винтовой - крепление болтами к поверхности
• Исполнение: стыковая пластина - плоская форма для плотного прилегания
• Цвет: серебристый (естественный цвет оцинкованной стали)
• Нормативный документ: ГОСТ 14918-80
• Срок службы: до 20 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Фланец соединительный 50х200 совместим с проволочными лотками серии CLP от IEK, имеющими ширину 50 мм. Для установки требуется предварительно просверлить отверстия в стене/потолке под крепёж. Крепится четырьмя болтами M6 (не входят в комплект). Установка выполняется после сборки участка лотка - фланец насаживается на край лотка и фиксируется винтами. Обеспечивает герметичный и механически прочный переход между лотком и твёрдой поверхностью.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14918-80, регламентирующим конструкцию и параметры фланцевых соединений для кабельных систем. Горячее цинкование обеспечивает устойчивость к коррозии, что повышает безопасность эксплуатации в помещениях с повышенной влажностью и на открытых площадках. Материал не выделяет токсичных веществ при нагреве.

Преимущества

• Увеличенная высота 200 мм позволяет легко пропустить кабели с большими радиусами изгиба
• Оцинковка по технологии Сендзимира защищает от ржавчины даже при механических повреждениях покрытия
• Стандартные габариты обеспечивают взаимозаменяемость с аналогами других производителей
• Простая установка без необходимости сварки - снижает время монтажа и стоимость работ

Ограничения применения

• Не предназначена для использования в условиях постоянного погружения в воду - не имеет IP-классификации
• Подходит только для проволочных лотков шириной 50 мм; несовместима с лотками другого типа (например, глубокими или пластиковыми)
• Не рекомендуется применять в средах с агрессивными химическими испарениями (кислоты, щёлочи) - цинковое покрытие может разрушаться
• Требуется использовать дополнительные крепёжные элементы (болты, гайки, шайбы) - они не включены в комплект

Примеры использования

• Вывод кабельной трассы из лотка в распределительный щит через бетонную стену
• Переход от горизонтального лотка к вертикальному каналу в технологическом помещении
• Подключение лотка к корпусу станка или шкафа управления
• Монтаж в производственных цехах, серверных, офисных зданиях и на транспорте

Практические советы

• При выборе проверьте внутренний диаметр лотка - он должен точно соответствовать 50 мм, чтобы фланец плотно сел на край
• Для долговечности используйте болты с антикоррозийным покрытием (например, оцинкованные или нержавеющие)
• При монтаже в сыром помещении дополнительно промажьте стык силиконовым герметиком - это повысит защиту от влаги
• Фланец можно использовать как опору для кабельного ввода - не требует дополнительных кронштейнов
• Артикул clp1cf-050-200 - часть серии CLP от IEK, поэтому все остальные элементы системы (углы, тройники, крышки) будут совместимы
