Субминиатюрное электромеханическое реле; монтаж на печатную плату; 1CO 6A; контакты AgCdO | 322170242000 Finder 32.21.7.024.2000

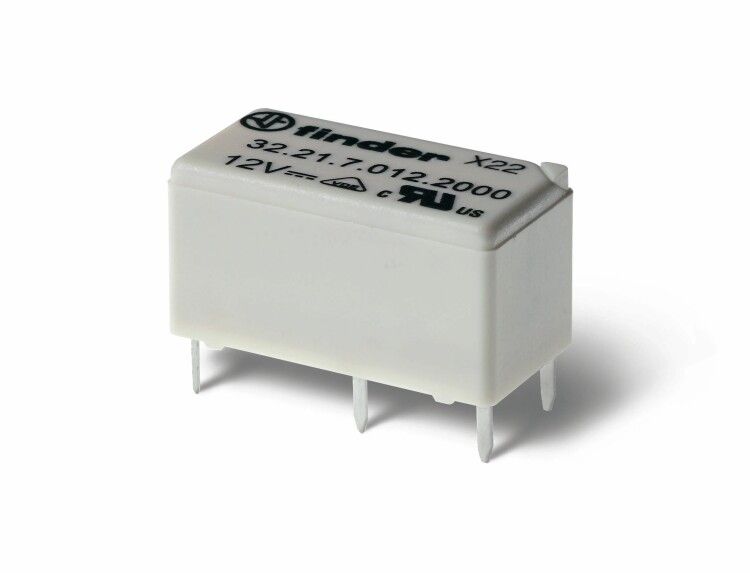

Реле субминиатюрное электромеханическое Finder 32.21.7.024.2000 - компактное промежуточное реле с одинарным переключающим контактом на 6 А, предназначенное для установки на печатную плату. Катушка с питанием 24 В постоянного тока отличается высокой чувствительностью, что снижает потребление энергии управления. Подходит для автоматизации, контрольных систем и устройств с ограниченным пространством.

Назначение и область применения

Реле субминиатюрное электромеханическое Finder 32.21.7.024.2000 используется для коммутации слаботочных и средних нагрузок в устройствах, где важна компактность и надёжность. Применяется в контроллерах, измерительных приборах, системах автоматического управления, бытовой и промышленной электронике. Благодаря малому габариту и монтажу на печатную плату, идеально подходит для плотной сборки печатных узлов.

Технические характеристики

• Коммутируемый ток: 6 А (при напряжении до 250 В переменного тока или 30 В постоянного тока)
• Напряжение катушки: 24 В постоянного тока (DC)
• Тип контакта: 1CO (одинарный переключающий, SPDT)
• Количество НЗ контактов: 0 (только один переключающий контакт)
• Материал контактов: серебро-кадмиевый оксид (AgCdO) - устойчив к дуге и износу
• Тип управления: моностабильное (обычное реле - возвращается в исходное состояние после отключения)
• Поляризация: свободная полюсность - можно подключать любым способом, без учёта полярности
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допустима повышенная влажность
• Материал корпуса: термостойкий пластик
• Подключение: монтаж на печатную плату (SMD-тип, через выводы)

Совместимость и монтаж

Реле субминиатюрное электромеханическое Finder 32.21.7.024.2000 имеет стандартные выводы для пайки в отверстия печатной платы. Посадочные размеры соответствуют типовым требованиям для SMT-компонентов. Для правильного монтажа проверьте шаг выводов и совпадение с фрезеровкой платы. Не используйте методы поверхностного монтажа (SMD) - реле предназначено только для сквозного монтажа. Температура пайки не должна превышать 260 C более чем 10 секунд. После пайки рекомендуется проверить механическую прочность крепления и отсутствие короткого замыкания между выводами.

Безопасность и стандарты

Реле субминиатюрное электромеханическое Finder 32.21.7.024.2000 соответствует европейским стандартам EN 60669-1 и EN 60669-2-1, которые регламентируют безопасность выключателей и реле для бытового и аналогичного использования. Соответствие гарантирует соответствие требованиям по изоляции, тепловой стойкости и долговечности контактов. Сертификация позволяет использовать изделие в оборудовании, подлежащем обязательному подтверждению соответствия ЕАЭС.

Преимущества

• Высокая чувствительность катушки - требует мало тока для срабатывания (до 80 мА), снижает нагрузку на управляющую цепь
• Контакты AgCdO обеспечивают длительный срок службы даже при переключении индуктивных нагрузок
• Минимальные габариты позволяют экономить место на плате
• Свободная полюсность упрощает проектирование и сборку - не требуется соблюдать направление подключения катушки
• Пластиковый корпус обеспечивает хорошую изоляцию и устойчивость к воздействию окружающей среды внутри корпуса оборудования

Ограничения применения

• Не предназначено для работы во внешней среде - степень защиты IP20 не защищает от влаги, пыли и брызг
• Не подходит для коммутации мощных двигателей, нагревательных элементов свыше 6 А или импульсных нагрузок без дополнительной защиты
• Из-за малого зазора между выводами не рекомендуется применять в высоковольтных цепях выше 250 В AC / 30 V DC
• Климатическое исполнение УХЛ4 исключает работу при температурах ниже −25 C и выше +40 C
• Не следует использовать в условиях сильной вибрации без дополнительного крепления - возможен самопроизвольный отрыв контактов

Примеры использования

• Автоматические панели управления станков - управление насосами, клапанами, световыми индикаторами
• Системы безопасности: включение сигнализаций, аварийных остановов
• Бытовые приборы: стиральные машины, кофе-машины, системы HVAC
• Промышленные контроллеры PLC - распределение сигналов между модулями
• Электронные тестовые стенды - переключение режимов измерения

Практические советы

• При использовании с индуктивными нагрузками (катушки, двигатели) обязательно применяйте демпферную цепочку (диод или RC-цепь) параллельно контакту - продлит срок службы реле
• Проверяйте посадочные отверстия на плате перед пайкой - диаметр должен точно соответствовать выводам (стандарт 0,5–0,6 мм)
• Не перегревайте реле при пайке - превышение температуры или времени может повредить внутреннюю конструкцию
• Для увеличения надёжности в условиях колебаний температуры и влажности используйте реле в закрытых корпусах с конденсационной защитой
• При замене убедитесь, что новое реле имеет ту же коммутационную способность и тип контактов - замена на менее мощное может вызвать отказ
