Субминиатюрное электромеханическое реле; монтаж на печатную плату; 1NO 6A; контакты AgCdO | 322170242300 Finder 32.21.7.024.2300

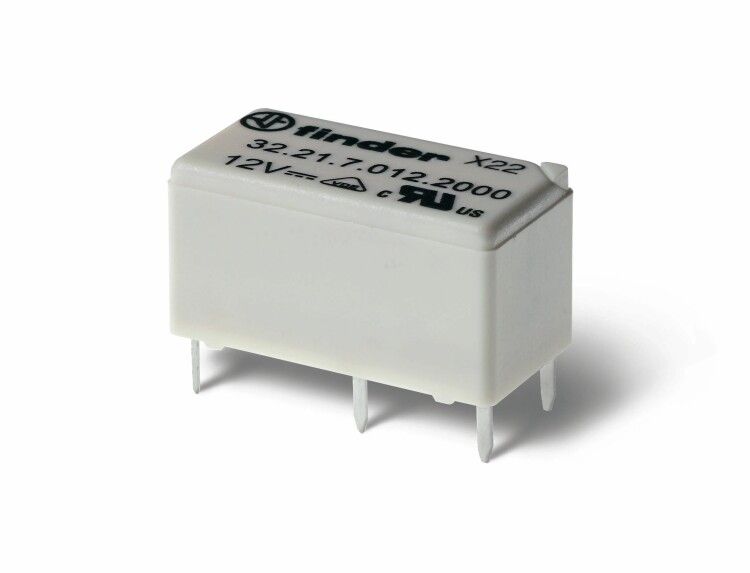

Реле субминиатюрное электромеханическое Finder 32.21.7.024.2300 - компактное промежуточное реле с одиночным нормально разомкнутым контактом на 6 А, предназначенное для установки на печатную плату. Катушка срабатывает при 24 В постоянного тока с повышенной чувствительностью, что снижает потребление энергии. Подходит для автоматических систем, где важна плотность компоновки и надёжность коммутации слаботочных цепей.

Назначение и область применения

Реле субминиатюрное электромеханическое Finder 32.21.7.024.2300 используется для переключения сигналов и нагрузок малой мощности в устройствах с ограниченным пространством. Применяется в контроллерах, измерительных приборах, системах автоматизации, бытовой электронике и промышленном оборудовании, где требуется гальваническая развязка между управляющей и силовой цепями.

Технические характеристики

• Напряжение катушки: 24 В постоянного тока (DC)
• Номинальный ток контакта: 6 А
• Тип контакта: 1НО (нормально разомкнутый)
• Материал контактов: серебро-кадмиевый оксид (AgCdO) - устойчив к дуговым повреждениям
• Способ монтажа: поверхностный монтаж на печатную плату (SMT/PTH)
• Тип управления: моностабильное (одновременно активируется и остаётся в состоянии до снятия напряжения)
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от влаги
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допускает повышенную влажность
• Поляризация: свободная - можно подключать любым способом, полярность не имеет значения
• Материал корпуса: термостойкий пластик

Совместимость и монтаж

Реле субминиатюрное электромеханическое Finder 32.21.7.024.2300 совместимо со стандартными технологиями сборки печатных плат - через отверстия (THT) или поверхность (SMD). Для монтажа используйте паяльник с регулируемой температурой (не более 260 C, время пайки ≤ 5 секунд на вывод). Расстояние между выводами соответствует стандартному шагу 5,08 мм. Убедитесь, что площадка на плате рассчитана на ток 6 А - рекомендуется ширина дорожки ≥ 1 мм.

Безопасность и стандарты

Реле субминиатюрное электромеханическое Finder 32.21.7.024.2300 соответствует европейским стандартам EN 60669-1 и EN 60669-2-1, которые определяют требования к безопасной коммутации электрических нагрузок. Соответствие гарантирует отказоустойчивость при длительной работе и соответствие нормам безопасности в ЕС.

Преимущества

• Высокая чувствительность катушки - требует минимального тока срабатывания, экономичнее для батарейных и низкопотребляющих устройств
• Контакты AgCdO - долгий срок службы при переключении индуктивных нагрузок (например, катушек, двигателей)
• Компактный форм-фактор - позволяет размещать больше элементов на одной плате
• Устойчивость к вибрациям и механическим воздействиям благодаря жёсткой конструкции корпуса

Ограничения применения

• Не предназначено для работы во влажной среде - степень защиты IP20 исключает использование вне герметичных корпусов
• Запрещён монтаж в местах с возможным попаданием металлической пыли, жидкостей или агрессивных паров
• Не подходит для коммутации переменного тока - только постоянный ток 24 В
• Максимальная частота переключений - до 10 операций в минуту; при более высоких скоростях возможен преждевременный износ контактов

Примеры использования

• Управление соленоидами в системах автоматического контроля
• Переключение светодиодных модулей в панелях управления
• Интерфейсы между микроконтроллерами и реле-блоками в промышленных контроллерах
• Автоматические тестовые стенды и оборудование для диагностики

Практические советы

• При проектировании платы учтите, что максимальный ток 6 А требует усиления медных следов - особенно на входе и выходе контактов
• Для защиты от импульсов при отключении индуктивной нагрузки (катушка, двигатель) добавьте демпферный диод (flyback diode) параллельно катушке
• Избегайте установки рядом с источниками тепла - нагрев выше 60 C снижает срок службы
• Проверяйте целостность пайки после сборки - плохой контакт может вызвать перегрев и выход из строя
• При замене аналога - убедитесь, что новый экземпляр также имеет контакты AgCdO и ту же чувствительность катушки
