Субминиатюрное электромеханическое реле; монтаж на печатную плату; 1NO 6A; контакты AgCdO | 322170122300 Finder 32.21.7.012.2300

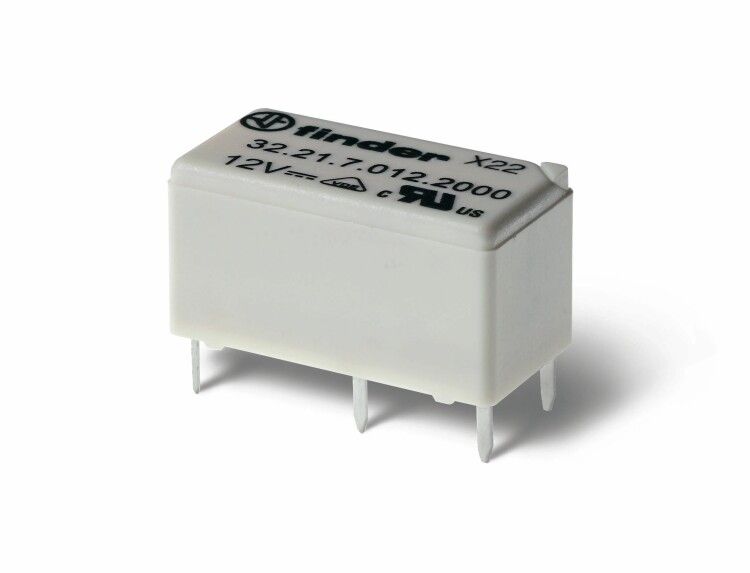

Реле субминиатюрное электромеханическое Finder 32.21.7.012.2300 - компактное промежуточное реле с одиночным нормально разомкнутым контактом на 6 А, предназначенное для установки на печатную плату. Катушка с высокой чувствительностью работает от 12 В постоянного тока, контакты выполнены из серебро-кадмиевого сплава для долговечности. Подходит для автоматизации, контрольных схем и устройств с ограниченным пространством.

Назначение и область применения

Реле субминиатюрное электромеханическое Finder 32.21.7.012.2300 используется для коммутации слаботочных нагрузок в электронных устройствах. Его основная задача - передача сигнала между управляющей цепью (например, микроконтроллером) и силовой нагрузкой, не требующей больших токов. Применяется в промышленной автоматике, бытовых приборах, системах безопасности, медицинском оборудовании и других компактных решениях, где важны малые габариты и надёжность.

Технические характеристики

• Коммутируемый ток: 6 А (при напряжении до 250 В переменного или 30 В постоянного тока)
• Напряжение катушки: 12 В постоянного тока (DC)
• Тип контакта: один нормально разомкнутый (1 NO)
• Материал контактов: серебро-кадмиевый оксид (AgCdO) - устойчив к дуге и износу
• Тип управления: моностабильное (обычное реле - возвращается в исходное состояние после отключения питания)
• Подключение: монтаж на печатную плату (SMD-тип, через выводы)
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды или пыли
• Климатическое исполнение: УХЛ4 - рассчитано на работу при температуре от −25 C до +55 C, в условиях повышенной влажности и запылённости
• Поляризация: свободная - можно подключать клеммы катушки в любом порядке
• Корпус: пластиковый, самозагасающий

Совместимость и монтаж

Реле субминиатюрное электромеханическое Finder 32.21.7.012.2300 совместимо со стандартными печатными платами с шагом выводов 5 мм. Для монтажа требуется сверление отверстий под штыревые выводы, пайка вручную или в волновой печи. Габариты соответствуют типовым форм-факторам SMT-устройств, что позволяет использовать его в существующих проектах без изменения платы. Убедитесь, что зона вокруг реле обеспечивает достаточное теплоотведение - особенно при работе на предельном токе 6 А.

Безопасность и стандарты

Изделие соответствует европейским стандартам EN 60669-1 и EN 60669-2-1, которые регламентируют безопасность и испытания электромеханических реле. Соответствие гарантирует соответствие требованиям к изоляции, теплостойкости и механической прочности. Сертифицировано для использования в промышленных и потребительских устройствах в Евросоюзе и странах, признающих эти стандарты.

Преимущества

• Высокая чувствительность катушки - требует мало энергии для срабатывания, идеально для работы с батарейными или энергоэффективными системами
• Контакты AgCdO обеспечивают длительный срок службы даже при частых переключениях и небольших импульсных нагрузках
• Миниатюрный размер позволяет экономить место на плате, снижает вес устройства
• Свободная полярность катушки упрощает сборку и снижает риск ошибок при подключении
• Пластиковый корпус устойчив к химическим воздействиям и не проводит ток

Ограничения применения

• Не предназначено для работы во влажной среде или под открытым небом - степень защиты IP20 не защищает от влаги и пыли
• Запрещено применять для коммутации мощных двигателей, нагревательных элементов или люминесцентных ламп - возможны пробои и сваривание контактов
• Не рекомендовано для частых переключений выше 10 000 операций в час - это сокращает срок службы контактов
• Не подходит для цепей с высокими скачками напряжения без дополнительной защиты (варисторов, RC-цепей)

Примеры использования

• Управление реле в контроллере PLC для включения насоса или вентилятора
• Переключение режимов в домашней автоматике (например, свет/режим сна)
• Коммутация сигналов в тестовом оборудовании и диагностических приборах
• Цифровые системы управления в автопроме - управление датчиками, клапанами, освещением
• Электронные замки, системы оповещения, терморегуляторы

Практические советы

• При проектировании платы учтите минимальный зазор между контактами - согласно стандарту, расстояние должно быть не менее 3 мм для 12 В DC
• Для увеличения срока службы контактов используйте демпферные цепочки (RC-фильтр) параллельно нагрузке, особенно при индуктивных нагрузках
• Проверьте правильность полярности при подключении катушки - хотя она свободная, неверное подключение может повредить источник питания в некоторых схемах
• При пайке соблюдайте температурный режим: максимальная температура пайки - 260 C, время - не более 10 секунд
• Для массового производства выбирайте версию с фланцевым креплением, чтобы избежать деформации платы при вибрациях
