Блок зажимов ТВ-4512 | SQ0531-0017 TDM

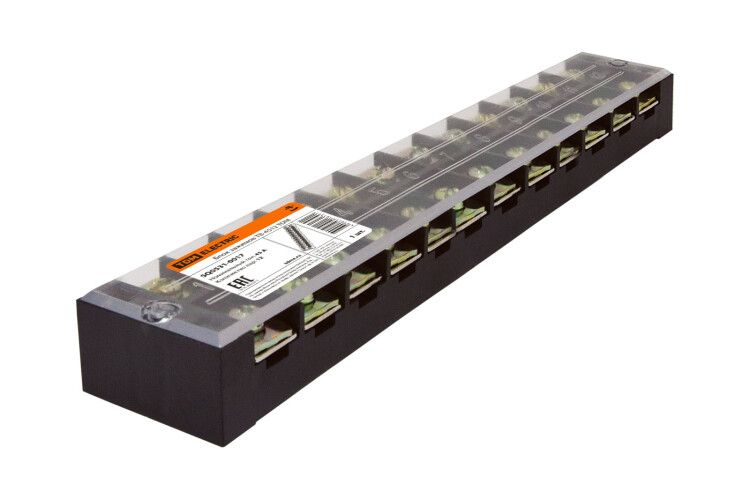

Блок зажимов ТВ-4512 от TDM ELECTRIC — компактное устройство для надёжного соединения и ответвления медных и алюминиевых проводов в распределительных щитах и силовых цепях переменного и постоянного тока. Артикул sq0531-0017 обеспечивает двойное подключение на каждый из 12 полюсов, что позволяет экономить место и упрощает сборку.

Назначение и область применения

Блок зажимов ТВ-4512 предназначен для присоединения и ответвления проводников в электрических цепях с рабочим напряжением до 660 В переменного тока (50 Гц) и до 440 В постоянного тока. Подходит для использования в распределительных шкафах, пультах управления, станках, конвейерах и других промышленных системах, где требуется компактное и надёжное соединение нескольких проводов.

Технические характеристики

• Номинальный ток: 45 А
• Номинальное напряжение: 660 В (AC), 440 В (DC)
• Количество полюсов: 12
• Количество зажимов на один полюс: 2 (всего 24 точки подключения)
• Поддерживаемые сечения проводов: 1–6 мм² (для жёстких, гибких и тонкопроволочных с наконечником и без него)
• Ширина одной ячейки: 15 мм
• Способ подключения: винтовой, с боковым расположением входов
• Расстояние между центрами отверстий: 15 мм
• Высота при минимальной установке: 24 мм
• Рабочая температура: от –20 °C до +100 °C
• Цвет корпуса: чёрный
• Материал корпуса: термопласт (ABC-пластик)
• Класс горючести по UL94: V2
• Материал планок: анодированная сталь
• Материал контактов: латунь
• Материал винтов: анодированная сталь

Совместимость и монтаж

Блок зажимов ТВ-4512 монтируется непосредственно на DIN-рейку или фиксируется в панели без дополнительных креплений. Все соединения выполняются через винтовые зажимы, доступные сбоку — это удобно при плотной компоновке. Учитывайте, что каждая ячейка шириной 15 мм требует свободного места по бокам для доступа отвёртки. Для правильного монтажа используйте отвёртку с плоским лезвием подходящего размера — перетягивать винты нельзя, чтобы не повредить контактную группу.

Безопасность и стандарты

Изоляционный корпус изготовлен из негорючего ABC-пластика с классом воспламеняемости V2 по UL94 — материал самотушится после удаления источника огня. Контакты выполнены из латуни, обеспечивающей хорошую проводимость и устойчивость к окислению. Блок соответствует требованиям к применению в промышленных электроустановках, однако не сертифицирован как отдельное устройство по ГОСТ Р 50030.5.1 или IEC 60947-7-1; используется как составной элемент системы, собранный в соответствии с нормами монтажа.

Преимущества

• Два подключения на полюс позволяют выполнять ответвления без дополнительных перемычек
• Универсальная поддержка всех типов проводов (жёсткий, гибкий, с наконечником) снижает необходимость подготовки
• Компактная высота (24 мм) и малый шаг (15 мм) оптимальны для плотной укладки в шкафах
• Латунные контакты и анодированные детали обеспечивают долговечность даже в условиях повышенной влажности
• Чёрный цвет корпуса маскирует следы нагрева и загрязнений

Ограничения применения

• Не предназначена для работы при температуре выше +100 °C — риск деформации корпуса
• Запрещено использовать для проводов сечением менее 1 мм² или более 6 мм² — возможен перегрев или плохой контакт
• Не рекомендуется для внешней установки без защиты от осадков и прямого UV-излучения
• Не подходит для автоматических соединений — все операции требуют ручного затягивания винтов
• Класс горючести V2 не является самым высоким — в местах с повышенным пожарным риском стоит рассмотреть устройства с классом V0

Примеры использования

• Распределительный щит станка: подключение питания, датчиков и исполнительных механизмов через одну точку
• Конвейерная система: ответвление сигналов от нескольких энкодеров к контроллеру
• Освещение промзоны: коммутация групп светильников с выносными рубильниками
• Аварийные цепи: параллельное подключение сигнализаций и аварийных кнопок

Практические советы

• Перед монтажом зачистите провода на 8–10 мм — недостаточная длина вызывает плохой контакт
• Гибкие провода лучше запрессовать в наконечники — так снижается вероятность облома жил
• Проверяйте затяжку каждого винта отвёрткой с предельным моментом — не переусердствуйте
• При использовании в шкафах с ограниченным пространством учтите, что глубина корпуса составляет 24 мм — нужен зазор для открывания крышки
• Для обслуживания отключайте питание — блок не имеет механической блокировки при работе под напряжением
• При замене старых зажимов проверьте совпадение сечения проводов — ТВ-4512 не подходит для проводов больше 6 мм²
