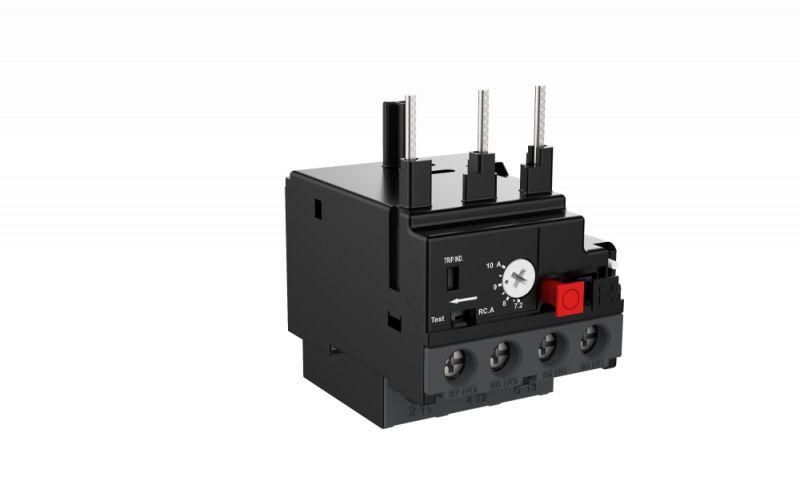

ТЕПЛОВОЕ РЕЛЕ ПЕРЕГРУЗКИ MRD F40 0,9-1,3A КЛАСС 10 | MRD06S SE APC

Тепловое реле перегрузки MRD F40 0,9–1,3A класс 10 от Systeme Electric - устройство для защиты электродвигателей от перегрузок, обрыва фазы и длительного пуска. Артикул mrd06s относится к серии SystemePact MRD и рассчитано на работу с контакторами MC1D.

Назначение и область применения

Тепловое реле MRD F40 0,9–1,3A класс 10 защищает электродвигатели от повреждений из-за превышения допустимой нагрузки. Оно реагирует на увеличение тока и нагрев обмоток двигателя, отключая питание до возникновения аварии. Подходит для установки в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными двигателями. Применяется исключительно в паре с контакторами серии MC1D.

Технические характеристики

• Тип изделия: тепловое реле перегрузки
• Номинальный ток реле: 1,7 А - максимальная величина тока, которую способно выдерживать само реле без повреждений
• Диапазон регулирования тока срабатывания: 0,9–1,3 А - можно настроить под двигатель с рабочим током в этом интервале
• Класс срабатывания: 10 - время отключения при перегрузке в 6 раз выше установленной величины составляет 5–10 секунд; обеспечивает защиту от длительного пуска
• Максимальное рабочее напряжение: 690 В - подходит для сетей переменного тока до этой величины
• Количество полюсов: 3 - защищает все три фазы одновременно
• Количество контактов: 2 - один нормально замкнутый (NC) и один нормально открытый (NO) для сигнализации или отключения
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение без необходимости специальных инструментов
• Способ монтажа: прямое подключение - устанавливается непосредственно на контактор MC1D, без дополнительных креплений
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Реле MRD F40 0,9–1,3A класс 10 совместимо только с контактными аппаратами серии MC1D. Установка происходит путём механического защёлкивания на направляющие контактора - никаких болтов или кабельных каналов не требуется. После монтажа провода подключаются к винтовым зажимам на передней панели реле. Для правильной работы необходимо точно соблюсти диапазон регулирования тока (0,9–1,3 А): если ток двигателя выходит за эти пределы, реле будет работать некорректно.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60947-4-1 и IEC/EN 60947-5-1. Обеспечивает безопасную работу в условиях повышенной влажности и температурных колебаний, характерных для промышленных объектов. Наличие класса защиты IP20 позволяет использовать его внутри распределительных щитов, но не во внешних корпусах без дополнительной защиты.

Преимущества

• Высокая точность срабатывания благодаря термобиметаллической системе с учётом времени нагрева
• Автоматический режим восстановления после срабатывания - не требует ручного сброса
• Интеграция с контактным аппаратом снижает количество соединений и риск отказа
• Чёткая визуальная индикация состояния (сработало / не сработало) через положение рычага

Ограничения применения

• Не предназначен для защиты двигателей с током более 1,3 А или менее 0,9 А - используйте другие модели серии
• Не работает при постоянном токе - только для переменного тока частотой 50/60 Гц
• Не имеет функции защиты от короткого замыкания - обязательно применять вместе с автоматическим выключателем или предохранителем
• Запрещено использование вне помещений без герметичного корпуса - степень защиты IP20 не предусматривает защиту от воды и пыли

Примеры использования

• Защита двигателя воздушного компрессора мощностью 1,1 кВт с рабочим током 1,2 А
• Обеспечение безопасности конвейера на пищевом производстве с двигателем 0,75 кВт
• Стандартная защита насосной группы в системе водоснабжения при использовании контактора MC1D

Практические советы

• Перед установкой проверьте фактический рабочий ток двигателя мультиметром - он должен попадать в диапазон 0,9–1,3 А
• Настройку тока срабатывания выполняйте только при отключенном питании - используйте регулировочный винт на лицевой панели
• После срабатывания реле дождитесь остывания биметалла (обычно 1–3 минуты); принудительный сброс возможен только вручную
• При замене всегда используйте оригинальные запчасти - совместимость с другими моделями не гарантируется
• Не устанавливайте рядом с источниками сильного тепла - это вызывает ложные срабатывания
