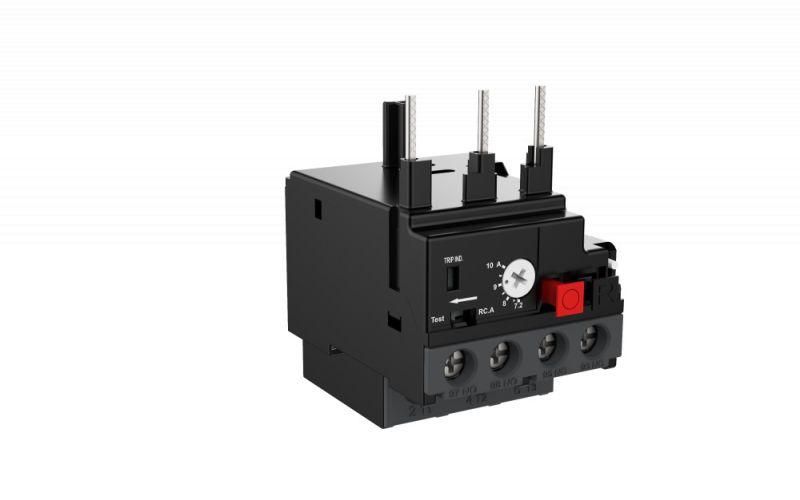

Тепловое реле перегрузки MRD F40 1,4–2,0 А класс 10 от Systeme Electric - устройство для защиты электродвигателей от перегрузок, обрыва фазы и длительного пуска. Артикул mrd07s рассчитан на работу в паре с контакторами серии MC1D и устанавливается прямо под ними.

Назначение и область применения

Тепловое реле MRD F40 1,4–2,0 А класс 10 защищает электродвигатели от повреждений из-за превышения допустимой нагрузки. Оно реагирует на увеличение тока, вызванное заклиниванием ротора, обрывом одной из фаз или слишком долгим запуском. Подходит для установки в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с асинхронными двигателями.

Технические характеристики

• Номинальный ток: 2 А (диапазон регулировки 1,4–2,0 А)
• Класс срабатывания: 10 - время отключения при 6-кратном токе составляет 4–10 секунд
• Количество полюсов: 3 - защита всех трёх фаз одновременно
• Количество контактов: 2 (нормально замкнутый и нормально разомкнутый)
• Максимальное рабочее напряжение: 690 В
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение
• Способ монтажа: прямое подключение - устанавливается непосредственно на контактор
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Реле MRD F40 1,4–2,0 А класс 10 проектировалось для работы исключительно с контакторами серии MC1D. Установка выполняется механически - реле вставляется в направляющие на корпусе контактора, после чего подключаются провода через винтовые зажимы. Никаких дополнительных креплений или адаптеров не требуется. Для правильной работы важно соблюдать полярность подключения и плотно затягивать винты до упора - слабый контакт может привести к ложному срабатыванию.

Безопасность и стандарты

Устройство соответствует международным требованиям к тепловым реле для защиты двигателей. Класс 10 гарантирует соответствие стандарту IEC/EN 60947-4-1. Конструкция обеспечивает безопасную работу в условиях повышенной влажности и температурных колебаний, характерных для промышленных объектов.

Преимущества

• Высокая точность срабатывания благодаря стабильной тепловой характеристике
• Автоматический режим восстановления - после остывания реле возвращается в рабочее состояние без вмешательства оператора
• Интеграция с контакторами MC1D снижает количество соединений и уменьшает риск ошибок при сборке
• Простой визуальный индикатор состояния - видно, было ли срабатывание

Ограничения применения

• Не предназначен для защиты однофазных двигателей - требует трёхфазного питания
• Не работает при коротких замыканиях - для этого нужен автоматический выключатель или предохранитель
• Запрещено использовать вне диапазона регулировки 1,4–2,0 А - при токе ниже 1,4 А реле не сработает, выше 2,0 А - возможны отказы
• Не рекомендуется применять в средах с постоянными вибрациями свыше 5g - может привести к ложным срабатываниям

Примеры использования

• Защита двигателя насоса воды в системе водоснабжения мощностью 1,1 кВт
• Обеспечение безопасности конвейера на пищевом производстве с двигателем 1,5 кВт
• Стандартная защита вентилятора в HVAC-системе с номинальным током 1,8 А

Практические советы

• Перед установкой проверьте фактический ток двигателя - он должен попадать в диапазон 1,4–2,0 А. Если ток близок к границе, выбирайте реле с более широким диапазоном.
• После срабатывания дождитесь полного остывания реле перед включением - принудительное включение до охлаждения может повредить контакты.
• При использовании в высокотемпературных помещениях убедитесь, что окружающая температура не превышает +40 C - иначе чувствительность реле изменится.
• Не используйте MRD F40 1,4–2,0 А класс 10 в качестве единственной защиты - всегда комбинируйте его с автоматическим выключателем для защиты от КЗ.
• При замене обязательно используйте оригинальные комплектующие - совместимость с другими сериями не гарантирована.
