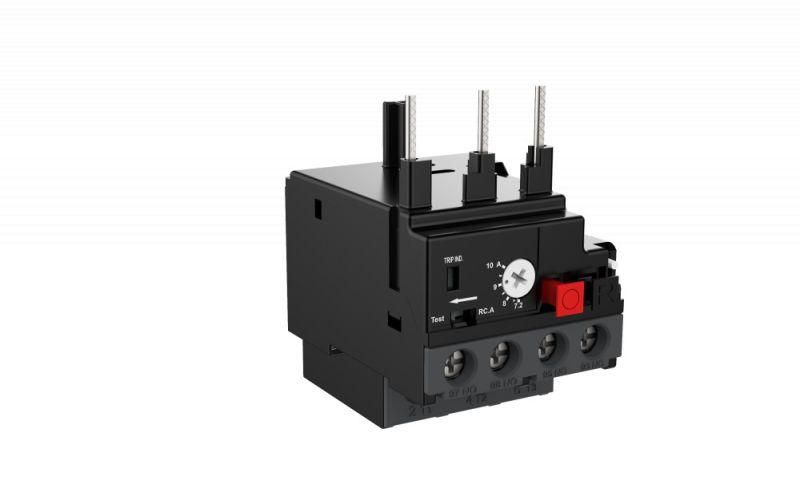

Тепловое реле перегрузки MRD F40 1,6–2,5 A класс 10 SE от бренда Systeme Electric - устройство для защиты электродвигателей от перегрузок, обрыва фазы и длительного пуска. Артикул mrd07 рассчитан на работу в паре с контакторами серии MC1D и устанавливается прямо под ними.

Назначение и область применения

Тепловое реле MRD F40 1,6–2,5 A класс 10 SE защищает электродвигатели от повреждений из-за превышения допустимой нагрузки. Оно реагирует на увеличение тока, вызванное заклиниванием ротора, обрывом одной из фаз или слишком долгим временем запуска. Подходит для установки в системах управления насосами, вентиляторами, конвейерами и другим оборудованием с асинхронными двигателями.

Технические характеристики

• Номинальный ток: 2,5 А
• Диапазон регулирования тока: 1,8–2,5 А
• Класс точности: 10A - время срабатывания при 6-кратном токе не более 10 секунд
• Количество силовых полюсов: 3 - защита всех трёх фаз
• Максимальное рабочее напряжение: 690 В - подходит для сетей до 690 В переменного тока
• Количество вспомогательных контактов: 1 нормально замкнутый (NC) - используется для сигнализации или отключения цепи управления
• Тип подключения силовой цепи: винтовые зажимы - надёжное и проверенное соединение
• Способ монтажа: прямое подключение - устанавливается непосредственно на контактор
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Тепловое реле MRD F40 1,6–2,5 A класс 10 SE проектировалось для работы исключительно с контакторами серии MC1D. Установка выполняется путём механического защёлкивания на направляющие контактора - никаких дополнительных креплений не требуется. Подключение проводов осуществляется через винтовые зажимы: затяжка должна быть достаточной, чтобы предотвратить нагрев, но без перегрузки усилием. Не рекомендуется использовать с другими типами контакторов - возможна некорректная работа защиты.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60947-4-1 для тепловых реле перегрузки. Конструкция обеспечивает безопасную работу в условиях повышенной влажности и температурных колебаний, характерных для промышленных объектов.

Преимущества

• Высокая точность срабатывания благодаря классу 10A - минимальная вероятность ложных срабатываний
• Интеграция с контактными модулями MC1D снижает количество соединений и ускоряет сборку панелей
• Один вспомогательный контакт NC позволяет легко реализовать аварийную сигнализацию или блокировку управления
• Стандартный шаг монтажа - совместим с большинством серийных щитов и комплектаций

Ограничения применения

• Не предназначен для защиты двигателей с током выше 2,5 А - необходимо выбрать другую модель реле
• Не работает с постоянным током - только переменный ток частотой 50/60 Гц
• Не имеет функции автоматического восстановления - после срабатывания требует ручного сброса
• Не защищает от коротких замыканий - обязательно использование автоматических выключателей или предохранителей в цепи питания

Примеры использования

• Защита двигателя питательного насоса в системе водоснабжения
• Обеспечение безопасности конвейера на пищевом производстве
• Автоматическое отключение вентилятора при заклинивании крыльчатки
• Подключение в составе пускателя для станков с ЧПУ

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 1,8–2,5 А - если двигатель потребляет больше, выберите реле с большим номиналом
• Затягивайте винты зажимов равномерно и с усилием, указанным в руководстве - слабое соединение вызывает перегрев
• После срабатывания реле дайте ему остыть перед сбросом - повторное включение сразу может привести к новому отказу
• Проверяйте состояние контактов каждые 6 месяцев при интенсивной эксплуатации - окисление может нарушить сигнал
• MRD F40 1,6–2,5 A класс 10 SE - часть серии SystemePact; используйте оригинальные комплектующие для сохранения гарантии
