Терминал шинный 35-70 мм2 для медной шины 10 мм | SQ0826-0008 TDM

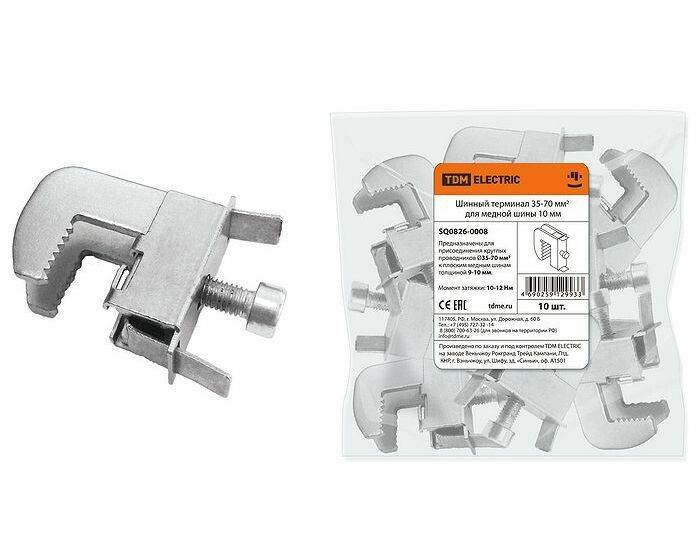

Шинный терминал 35-70 мм2 для медной шины 10 мм от TDM ELECTRIC (арт. sq0826-0008) предназначен для надёжного и быстрого подключения кабелей к медным шинам без необходимости сверления. Применяется в распределительных щитах и силовых сборках.

Назначение и область применения

Шинный терминал 35-70 мм2 для медной шины 10 мм используется для соединения проводов с медными токоведущими шинами в электрических щитах и распределительных устройствах. Подходит для установки в силовые шкафы, автоматические рубильники, системы управления и другие компактные электроустановки. Особенно эффективен там, где требуется частая замена или модификация цепей - например, на производствах, в системах освещения или HVAC.

Технические характеристики

• Рассчитан на сечение провода: 35–70 мм2
• Подходит для медной шины толщиной 10 мм
• Материал корпуса: оцинкованная сталь - устойчива к коррозии и перепадам температур
• Не требует сверления шины - фиксируется механически
• Работает в условиях внутренней установки (не предназначено для открытых площадок)

Совместимость и монтаж

Шинный терминал 35-70 мм2 для медной шины 10 мм совместим с прямоугольными медными шинами стандарта IEC 60439. Устанавливается путём зажима между двумя плоскостями шины - болтовое соединение обеспечивает плотный контакт без повреждений. Для монтажа необходим гаечный ключ подходящего размера; предварительно проверьте соответствие толщины шины 10 мм - отклонения более +-0,5 мм снижают надёжность контакта. Клемма не требует специальных инструментов, кроме обычного набора слесарных ключей.

Безопасность и стандарты

Произведён из материалов, соответствующих требованиям к долговечности и тепловой стойкости в соответствии с ГОСТ Р 50030.2 и IEC 60947. Отсутствуют плавкие элементы - терминал является purely механическим соединителем. Напряжение работы зависит от установленной сети - не регулируется самим устройством. Температурный режим эксплуатации ограничен условиями помещения - не рекомендовано использование вне закрытых шкафов.

Преимущества

• Устраняет необходимость сверления медной шины - сохраняет её целостность и проводимость
• Значительно ускоряет монтаж - подключение за несколько минут вместо часов подготовки
• Обеспечивает равномерную передачу тока благодаря однородному металлическому контакту
• Защита от коррозии за счёт оцинкованной стали продлевает срок службы в сырых средах внутри помещений
• Легко демонтировать и переустанавливать - удобно при обслуживании и модернизации оборудования

Ограничения применения

• Не для алюминиевых шин - материал рассчитан только на медь
• Не допускается применение на шинах толще 10 мм или тоньше 9 мм - возможна потеря герметичности контакта
• Не предназначен для внешних установок - не имеет защиты IP и не выдерживает атмосферных нагрузок
• Не работает с проводниками меньше 35 мм2 - риск плохого контакта и нагрева
• Не следует использовать в высокочастотных цепях - не оптимизирован для импульсных токов выше 50 Гц

Примеры использования

• Подключение входящих кабелей к главной медной шине в этажном щите жилого дома
• Фиксация выходных проводов от преобразователя частоты к распределительной шине на заводе
• Создание временных ответвлений в испытательных стендах без изменения основной шины
• Монтаж аварийного питания в системах бесперебойного энергообеспечения

Практические советы

• Перед установкой протрите поверхность шины и контактную часть терминала - грязь снижает проводимость
• Затягивайте болты равномерно до момента упора - перетягивание деформирует металл, недотягивание вызывает нагрев
• Проверяйте посадочный диаметр шины: он должен точно соответствовать 10 мм - даже 0,3 мм отклонения влияют на надёжность
• При использовании нескольких терминалов на одной шине соблюдайте минимальный шаг между ними - минимум 20 мм, чтобы избежать перегрева
• Артикул sq0826-0008 от TDM ELECTRIC - единственный вариант в этой категории с таким сочетанием сечения и толщины шины - аналоги часто имеют меньшую ширину зажима
