Шинный терминал 70-185 мм2, 440 А, для медной шины 10 мм TDM SQ0826-0010

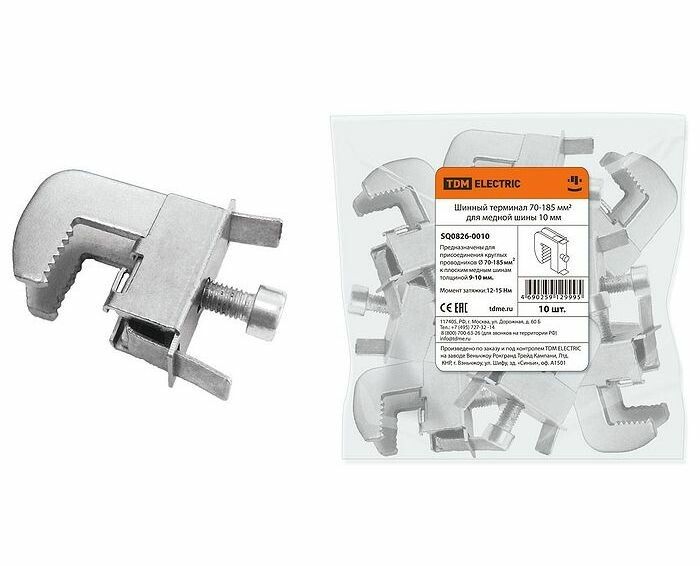

Шинный терминал TDM ELECTRIC sq0826-0010 предназначен для надёжного подключения медных проводников к плоской шине толщиной 10 мм без необходимости сверления. Подходит для установки в распределительных щитах и шкафах промышленного оборудования.

Назначение и область применения

Шинный терминал TDM ELECTRIC sq0826-0010 используется для соединения силовых проводов с медной плоской шиной. Он заменяет традиционные способы крепления - например, болтовые соединения после сверления - и обеспечивает быстрое, безопасное и механически прочное подключение. Применяется в электрощитах, распределительных устройствах, сборках автоматизации и на промышленном оборудовании, где требуется высокая надёжность контакта и минимизация времени монтажа.

Технические характеристики

• Максимальное сечение подключаемого провода: 185 мм2
• Рабочий диапазон тока: до 440 А
• Ширина шины, для которой предназначен терминал: 10 мм
• Толщина шины: 10 мм
• Ширина зажима: 30,5 мм
• Подходит только для плоской шины - не для круглых или профильных шинопроводов
• Материал корпуса: оцинкованная сталь - устойчива к коррозии и перепадам температур

Совместимость и монтаж

Терминал совместим только с однородными медными плоскими шинами толщиной точно 10 мм. Установка происходит путём защёлкивания на шину - никаких инструментов для сверления или нарезания резьбы не требуется. Для фиксации провода используется винтовой зажим шириной 30,5 мм. Перед монтажом проверьте, что шина имеет ровную поверхность без деформаций - искривление может нарушить контакт. Не используйте терминал для многожильных проводов без наконечников; рекомендовано применять гильзы типа НШВИ.

Безопасность и стандарты

Произведён из материалов, соответствующих требованиям к долговечности и электроизоляции в условиях промышленной эксплуатации. Хотя явного указания на соответствие ГОСТ или IEC нет, материалы и конструкция обеспечивают безопасную работу при номинальном токе 440 А и температуре окружающей среды, типичной для электрощитовых помещений.

Преимущества

• Не требует сверления шины - сохраняет её целостность и снижает риск повреждения
• Ускоряет монтаж - подключение выполняется за несколько секунд
• Стальной корпус с цинковым покрытием предотвращает коррозию даже во влажных помещениях
• Высокая плотность контакта обеспечивает минимальное переходное сопротивление при нагрузке до 440 А

Ограничения применения

• Не подходит для алюминиевых шин - только для меди
• Не работает с шинами толщиной менее или более 10 мм - точное соответствие обязательно
• Не предназначена для частых демонтажей - многократное открывание зажима может ослабить контакт
• Не использовать в условиях постоянного воздействия открытого огня или химически активных паров

Примеры использования

• Подключение кабеля 185 мм2 к главной медной шине в распределительном щите цеха
• Фиксация питания на шинопроводе в системе управления станком
• Объединение нескольких групп нагрузок через одну шину в автоматических пультах
• Замена старых болтовых соединений на модульные терминалы при модернизации щита

Практические советы

• Перед установкой протрите шину от оксидной плёнки - особенно важно для медных поверхностей
• Проверяйте момент затяжки винта - переусердствовать нельзя, чтобы не повредить внутреннюю пластиковую вставку
• Для проводов сечением 70–120 мм2 можно использовать тот же терминал - он рассчитан на диапазон от 70 до 185 мм2
• Если шина расположена вертикально, убедитесь, что терминал установлен так, чтобы усилие на зажим не вызывало самопроизвольного выскальзывания
• При использовании в сериях одинаковых терминалов - например, в многоступенчатой шине - соблюдайте единый порядок подключения, чтобы избежать перекосов
