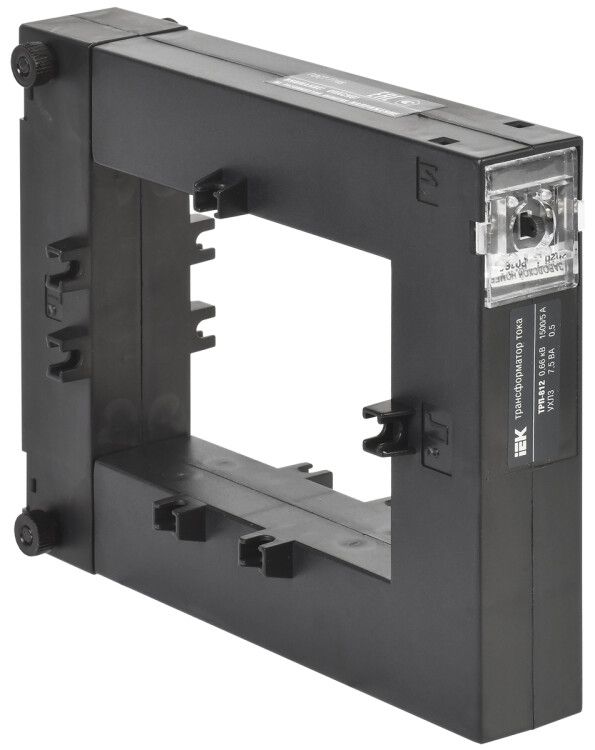

Трансформатор тока ТРП-812 1500/5 А, 7.5 ВА, 0.5 класс точности IEK (ИЭК) ITT812-2-D075-1500

Трансформатор тока ТРП-812 1500/5 7,5ВА класс точности 0,5 от IEK предназначен для точного измерения тока в силовых цепях и передачи сигнала в устройства учёта, защиты и автоматизации. Артикул itt812-2-d075-1500 соответствует серийному решению ТРП, рассчитанному на длительную работу в промышленных условиях.

Назначение и область применения

Трансформатор тока ТРП-812 1500/5 7,5ВА класс точности 0,5 используется в системах коммерческого и технического учёта электроэнергии. Он преобразует высокий первичный ток (до 1500 А) в безопасный вторичный сигнал (5 А), который подключается к счётчикам, реле защиты, анализаторам качества энергии и другим измерительным приборам. Применяется в распределительных щитах, на вводах объектов, в промышленных установках с большими нагрузками - например, на насосных станциях, конвейерах, вентиляционных комплексах и подстанциях.

Технические характеристики

• Номинальный первичный ток: 1500 А - максимальный ток, который можно измерять без перегрузки;
• Номинальный вторичный ток: 5 А - стандартный выходной сигнал для подключения измерительных приборов;
• Номинальная вторичная полная мощность: 7,5 ВА - максимальная нагрузка, которую может обеспечить трансформатор без потери точности;
• Класс точности: 0,5 - погрешность измерения не более +-0,5% в рабочем диапазоне, что соответствует требованиям для коммерческого учёта;
• Напряжение изоляции: 660 В - допустимое напряжение между первичной и вторичной цепями;
• Габаритные размеры: 80×120×80 мм - компактный корпус с окном для прохода шины;
• Высота и ширина проёма: 120×80 мм - позволяет установить на шину толщиной до 80 мм и шириной до 120 мм;
• Способ монтажа: на монтажную плату - крепится через отверстия в корпусе, не требует специальных кронштейнов;
• Климатическое исполнение: УХЛ3 - работает при температурах от -45 C до +50 C, подходит для холодных и жарких помещений;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен; не предназначен для открытых площадок;
• Срок службы: 25 лет - рассчитан на долговременную эксплуатацию без замены;
• Подключение вторичной цепи: винтовые зажимы - надёжное и проверенное соединение для медных проводов сечением до 2,5 мм2;
• Нормативные документы: ГОСТ 7746, ТУ 3414-001-18461115-2006 - соответствие обязательным стандартам РФ.

Совместимость и монтаж

Трансформатор тока ТРП-812 1500/5 7,5ВА класс точности 0,5 имеет катушечное исполнение с окном - монтируется путём одевания на уже установленную шину без её разъединения. Это ускоряет установку и исключает простои при модернизации. Крепление осуществляется на монтажную плату с помощью двух отверстий в боковых стенках корпуса. Для подключения вторичной цепи используются винтовые зажимы - рекомендуется использовать провода с медными наконечниками. Обязательно соблюдайте полярность: вход L1 и выход K1 должны быть правильно ориентированы относительно направления тока. Нагрузка на вторичной стороне не должна превышать 7,5 ВА - иначе класс точности будет нарушен.

Безопасность и стандарты

Трансформатор тока ТРП-812 1500/5 7,5ВА класс точности 0,5 соответствует требованиям ГОСТ 7746 и внесён в Госреестр средств измерений под № 54961-13. Это официально подтверждает его пригодность для коммерческого учёта электроэнергии. Защита от прикосновения реализована конструкцией корпуса - внутренние части недоступны при правильной сборке. Сертификаты на продукцию IEK действительны и регулярно обновляются. Перед вводом в эксплуатацию необходимо проверить наличие клейма на корпусе и паспорт изделия.

Преимущества

• Высокая точность (класс 0,5) - необходима для законного учёта и финансовой отчётности;
• Катушечная конструкция с окном - удобна для монтажа на существующую шину без демонтажа;
• Долгий срок службы (25 лет) - снижает затраты на обслуживание;
• Работа в широком диапазоне температур - подходит для неотапливаемых щитовых и холодных производственных зон;
• Соответствие госрегламентам - позволяет использовать в проектах, требующих сертифицированного оборудования.

Ограничения применения

• Не применяется в сетях переменного тока выше 660 В - риск пробоя изоляции;
• Запрещено работать при нагрузке выше 7,5 ВА - вызывает увеличение погрешности и возможный перегрев;
• IP20 не обеспечивает защиту от воды и пыли - нельзя устанавливать во влажных помещениях, на улице или в местах с активным пылеобразованием;
• Требуется замыкание вторичной цепи при работе - разрыв цепи при наличии тока в первичной обмотке опасен и может повредить оборудование;
• Не предназначен для многократного монтажа/демонтажа - механическая прочность окна ограничена, частые операции могут деформировать корпус.

Примеры использования

• Установка на главный ввод 10(6)/0,4 кВ трансформаторной подстанции для подключения счётчика учёта;
• Измерение тока в распределительном щите цеха с мощностью 1 МВт и более;
• Подключение к реле перегрузки в системе управления двигателем;
• Фиксация расхода энергии в системе теплоснабжения с насосными группами;
• Модернизация старых щитов - благодаря окну легко устанавливается поверх существующей шины без отключения питания.

Практические советы

• Перед установкой проверьте габариты шины: она должна свободно проходить через окно 80×120 мм - если шина слишком толстая, выберите модель с большим проёмом;
• Обязательно используйте вторичные провода сечением не менее 1,5 мм2 - меньшие сечения увеличивают потери и влияют на точность;
• Никогда не оставляйте вторичную обмотку разомкнутой при включенном первичном токе - это создаёт высокое напряжение и опасно!
• При использовании нескольких трансформаторов в одной цепи следите за одинаковым направлением намотки - все они должны быть ориентированы одинаково;
• Для контроля целостности цепи периодически проверяйте сопротивление вторичной обмотки - нормальное значение около 0,1–0,5 Ом;
• Arтикул itt812-2-d075-1500 совпадает с каталогом IEK - при заказе указывайте именно этот артикул, чтобы получить оригинальный ТРП-812.
