Трансформатор тока ТШП-0,66 0,5 750/5 10ВА, диаметр 80мм | 50146DEK Dekraft APC

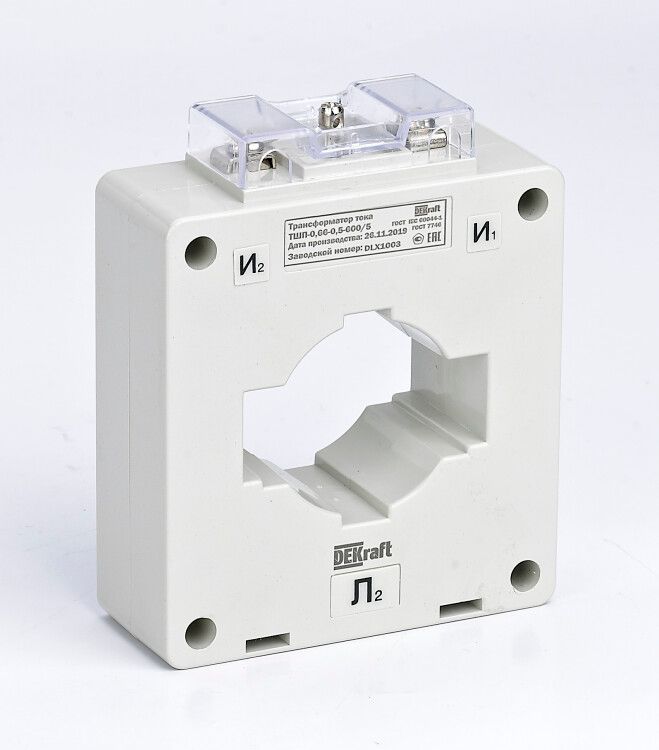

Трансформатор тока ТШП-0.66 0.5 750/5 10ВА, диаметр 80мм от DEKraft предназначен для безопасного измерения больших токов в сетях до 660 В и передачи сигнала на счетчики, реле защиты и другие измерительные приборы. Модель выполнена в виде шинного трансформатора с круглым проходным отверстием, что упрощает установку на уже смонтированные проводники.

Назначение и область применения

Трансформатор тока ТШП-0.66 0.5 750/5 10ВА используется в системах учета электроэнергии, автоматизации и защите оборудования в электрических цепях переменного тока частотой 50 Гц. Он преобразует большой первичный ток (до 750 А) в стандартизированный вторичный ток (5 А), который можно безопасно подключить к измерительным приборам. Подходит для установки на силовые шины в распределительных щитах, подстанциях, промышленных объектах и энергообъектах с большими нагрузками.

Технические характеристики

• Номинальный первичный ток: 750 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0.5 - позволяет использовать устройство для коммерческого учёта электроэнергии
• Номинальное напряжение сети: 660 В
• Номинальная вторичная нагрузка: 10 ВА - максимальная допустимая нагрузка на вторичную обмотку
• Диаметр проходного отверстия: 80 мм - подходит для шин сечением до 80×10 мм и 60×30 мм
• Количество вторичных обмоток: одна
• Подключение вторичной цепи: винтовые зажимы
• Фактор ограничения перенапряжения (FS): 5 - предотвращает повреждение приборов при аварийных режимах
• Корпус: изготовлен из огнестойкого материала

Совместимость и монтаж

Трансформатор тока ТШП-0.66 0.5 750/5 10ВА имеет конструкцию типа “шунт” - он надевается на шину без её разрезания. Установка возможна только на одиночную фазу или ноль, где есть возможность свободного доступа к проводнику. Для монтажа требуется открыть клеммы, подсоединить провода вторичной цепи (сечение до 2,5 мм2 рекомендовано), затем закрутить винты. Обязательно соблюдать полярность: вход L1 и выход K1 должны соответствовать направлению тока. После сборки проверьте целостность вторичной цепи - замыкание запрещено!

Безопасность и стандарты

Устройство сертифицировано и соответствует требованиям безопасности для работы в условиях повышенной опасности. Защита от прикосновения реализована через герметизированный корпус и расположение выводов внутри. Применяемый материал корпуса не распространяет горение. Соответствие нормам обеспечивает использование в промышленных и жилых объектах согласно ПУЭ и ГОСТ Р 50969.

Преимущества

• Высокая точность класса 0.5 - минимальная погрешность измерений, подходящая для оплаты потребления
• Стабильная работа при колебаниях температур и нагрузок
• Низкая потеря мощности - эффективнее аналогов с более высокой нагрузкой
• Закрытая конструкция исключает попадание пыли и влаги внутрь
• Работает без внешнего питания - полностью пассивное устройство

Ограничения применения

• Не применяется в постоянном токе - работает только с переменным током 50 Гц
• Вторичная цепь НИКОГДА не должна быть разомкнута во время работы - риск возникновения опасного высокого напряжения
• Максимальная нагрузка - 10 ВА. Подключение нескольких приборов требует суммарной мощности ≤10 ВА
• Не рассчитан на длительную работу выше 750 А - возможны перегрев и снижение точности
• Не подходит для установки на многожильные кабели - только на цельные медные или алюминиевые шины

Примеры использования

• Учёт электроэнергии на главном вводе промышленного предприятия
• Подключение к цифровому счётчику в распределительном щите 0,4–0,66 кВ
• Обеспечение сигнала для реле перегрузки на двигателях мощностью свыше 300 кВт
• Автоматизация технологических линий с контролем тока насосов и компрессоров

Практические советы

• Перед установкой проверьте соответствие диаметра шины 80 мм - слишком толстая шина не войдет, слишком тонкая будет болтаться
• Выбирайте вторичные приборы с суммарной импедансом не больше 0,4 Ома, чтобы не превысить 10 ВА
• При использовании в помещениях с высокой влажностью дополнительно используйте термоусадочные трубки на выводах
• Проверяйте плотность затяжки винтов - слабый контакт вызывает нагрев и искрение
• Трансформатор тока ТШП-0.66 0.5 750/5 10ВА от DEKRAFT совместим с большинством современных измерителей - убедитесь, что они поддерживают вход 5 А
