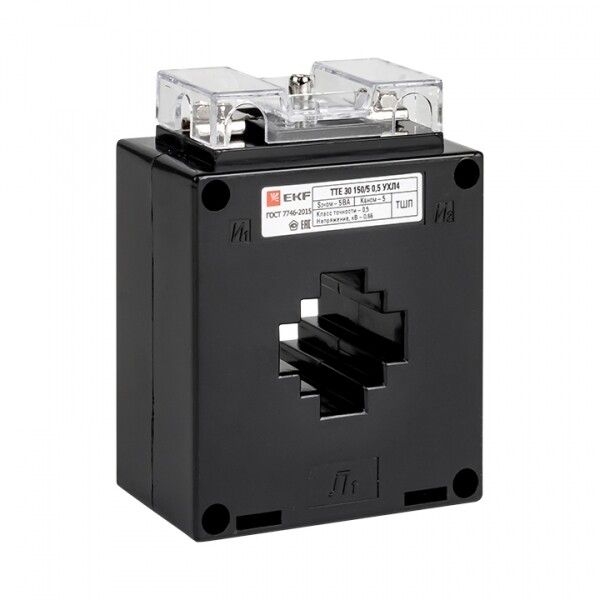

Трансформатор тока ТТЕ-30-250/5А класс точности 0,5S EKF PROxima | tte-30-250-0.5S

Трансформатор тока ТТЕ-30-250/5А класс точности 0,5S от EKF предназначен для точного измерения тока в однофазных цепях переменного тока до 660 В и передачи сигнала на счетчики, устройства защиты и автоматики. Артикул tte-30-250-0.5s соответствует модели с номинальным первичным током 250 А и вторичным выходом 5 А.

Назначение и область применения

Трансформатор тока ТТЕ-30-250/5А класс точности 0,5S используется для преобразования больших значений тока в безопасные, удобные для измерения уровни - 5 А. Он применяется в системах учёта электроэнергии, релейной защите и контролирующих устройствах. Подходит для установки в распределительных щитах, вводно-распределительных устройствах (ВРУ), шкафах автоматики и других местах, где требуется высокая точность измерения тока до 250 А.

Технические характеристики

• Номинальный первичный ток: 250 А - максимальный ток, который можно измерять без перегрузки;
• Номинальный вторичный ток: 5 А - стандартный выходной сигнал для подключения приборов;
• Класс точности: 0,5S - обеспечивает высокую точность даже при малых нагрузках (от 1% от номинала), что важно для коммерческого учёта;
• Номинальная мощность: 5 ВА - максимальная нагрузка, которую может обслуживать трансформатор без потери точности;
• Напряжение изоляции: 660 В - допустимое рабочее напряжение сети;
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ;
• Степень защиты: IP00 - нет внешней защиты, требует установки внутри корпуса или щита;
• Габариты: 23,6×31×31 мм - компактный размер для плотной компоновки;
• Климатическое исполнение: УХЛ4 - работает при температурах от –45 C до +55 C, подходит для холодных и жарких помещений;
• Подключение: винтовые зажимы - надёжное соединение проводов без пайки;
• Монтаж: через окно, на монтажную плату - крепится к печатной плате или шине, не требует сверления;
• Калиброванный: да - прошёл заводскую проверку и имеет сертифицированную метрологическую точность.

Совместимость и монтаж

Трансформатор тока ТТЕ-30-250/5А класс точности 0,5S совместим с любыми измерительными приборами, рассчитанными на входной ток 5 А: электронные счётчики, реле защиты, анализаторы качества электроэнергии. Монтаж осуществляется путём протягивания одного провода (первичной жилы) через центральное окно. К вторичной обмотке подключаются два провода - к винтовым клеммам. Обязательно соблюдать полярность: выводы S1 и S2 должны быть подключены правильно, иначе показания будут неверными. Для монтажа на плату используйте стандартные отверстия под крепление. Не допускается разрыв цепи вторичной обмотки при работе - это опасно!

Безопасность и стандарты

Трансформатор тока ТТЕ-30-250/5А соответствует требованиям ГОСТ 7746-2001, регламентирующему изготовление и испытание трансформаторов тока. Применение в цепях до 660 В позволяет использовать его в большинстве промышленных и коммунальных объектов. Благодаря классу точности 0,5S он подходит для коммерческого учёта электроэнергии. Однако из-за степени защиты IP00 запрещено использование вне закрытых корпусов - открытый монтаж недопустим.

Преимущества

• Высокая точность 0,5S - идеален для учёта энергии, особенно при низких нагрузках;
• Калиброванный - гарантирует соответствие заявленным параметрам без дополнительной поверки;
• Компактные габариты - легко встраивается в плотные распределительные устройства;
• Устойчивость к широкому диапазону температур - надёжно работает в неотапливаемых помещениях и на улице внутри щитов;
• Винтовое подключение - простой и долговечный способ соединения, не требует специнструментов.

Ограничения применения

• Не предназначен для работы при постоянном токе - только для переменного тока 50 Гц;
• IP00 - нельзя устанавливать в условиях пыли, влаги или доступа людей; обязательно герметизация в щите;
• Запрещён разрыв вторичной цепи при наличии тока в первичной - риск возникновения высокого напряжения и повреждения оборудования;
• Максимальная нагрузка 5 ВА - не подходит для питания нескольких приборов одновременно без расчета суммарной нагрузки;
• Только один первичный провод - нельзя использовать для многожильных или параллельных подключений без изменения конструкции.

Примеры использования

• Установка в ВРУ жилого дома для контроля потребления по этажам;
• Интеграция в системы автоматизации производства - контроль тока на двигателях до 250 А;
• Подключение к цифровым счётчикам в офисных зданиях для точного учёта;
• Измерительные модули в щитах управления насосными станциями и кондиционированием.

Практические советы

• Перед монтажом проверьте, чтобы первичный провод имел диаметр меньше 8 мм - он должен свободно проходить через окно трансформатора;
• Обязательно используйте вторичную нагрузку не менее 2–3 ВА - слишком слабая нагрузка снижает точность;
• При замене или диагностике всегда отключайте питание первичной цепи прежде, чем трогать вторичные провода;
• Для длительной эксплуатации рекомендуется периодически осматривать контакты на предмет нагрева и окисления;
• Если нужна более высокая степень защиты - выбирайте аналоги в пластиковом корпусе, такие как TTE-30 с IP54.
