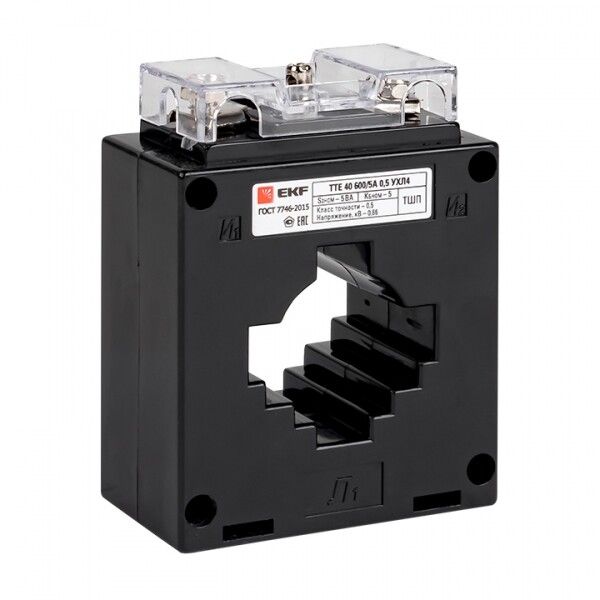

Трансформатор тока ТТЕ-40-400/5А класс точности 0,5S EKF PROxima | tte-40-400-0.5S

Трансформатор тока ТТЕ-40-400/5А класс точности 0,5S от EKF предназначен для точного измерения тока в цепях переменного тока до 660 В и передачи сигнала на счетчики, реле защиты и системы автоматизации. Модель с оконным монтажом и калиброванным выходом обеспечивает надежную работу в промышленных и коммунальных системах учета.

Назначение и область применения

Трансформатор тока ТТЕ-40-400/5А класс точности 0,5S используется для преобразования высоких значений тока (до 400 А) в безопасный и стандартизированный сигнал 5 А. Он подключается к измерительным приборам - счетчикам электроэнергии, амперметрам, реле перегрузки и другим устройствам контроля. Применяется в распределительных щитах, вводно-распределительных устройствах (ВРУ), шкафах автоматики и других местах, где требуется точный учет потребления энергии в сетях 50 Гц.

Технические характеристики

• Номинальный первичный ток: 400 А - максимальный рабочий ток, который можно измерять без искажений;
• Номинальный вторичный ток: 5 А - стандартный выходной сигнал для подключения приборов;
• Класс точности: 0,5S - гарантирует погрешность не более +-0,5% в широком диапазоне нагрузок, включая малые токи (особенно важно для точного учета при низкой нагрузке);
• Калиброванный - прошел заводскую проверку и имеет сертифицированную метрологическую характеристику;
• Номинальное напряжение: 660 В - допустимый уровень изоляции для работы в сетях до этой величины;
• Номинальная вторичная полная мощность: 5 ВА - максимальная нагрузка, которую может питать трансформатор без потери точности;
• Габариты: 31×41×41 мм - компактный размер для установки в плотных щитах;
• Монтажное исполнение: с окном - позволяет установить без разрыва провода, просто продеть фазный провод через центральное отверстие;
• Подключение вторичной обмотки: винтовые зажимы - надежное и удобное для многократного обслуживания;
• Исполнение: однофазный - рассчитан на использование в одной фазе сети.

Совместимость и монтаж

Трансформатор тока ТТЕ-40-400/5А класс точности 0,5S совместим с любыми измерительными приборами, требующими входной сигнал 5 А. Установка выполняется без отключения питания: провод фазы пропускается через окно трансформатора. Обязательно соблюдайте полярность - выводы S1 и S2 должны соответствовать направлению тока. Для правильного функционирования вторичная цепь должна быть замкнута - нельзя оставлять ее разомкнутой при работе. Подключаемая нагрузка не должна превышать 5 ВА (например, один счетчик + провода - обычно достаточно).

Безопасность и стандарты

Трансформатор тока ТТЕ-40-400/5А класс точности 0,5S соответствует требованиям ГОСТ Р 8.699-2012 и международному стандарту IEC 61869-2 для измерительных трансформаторов. Конструкция обеспечивает электрическую изоляцию до 660 В, что делает его безопасным для использования в сетях среднего напряжения. Калибровка подтверждает соответствие метрологическим нормам, необходимым для официального учета электроэнергии.

Преимущества

• Высокая точность класса 0,5S - идеально для коммерческого учета, особенно при колебаниях нагрузки;
• Калиброванный - не требует дополнительной поверки после установки;
• Оконный монтаж - быстрая установка без демонтажа проводов;
• Компактные габариты - легко помещается даже в тесных щитах;
• Винтовое подключение - прочное и долговечное соединение, подходящее для многократного обслуживания;
• Совместим с большинством современных счетчиков и систем АСКУЭ.

Ограничения применения

• Не предназначен для постоянной работы при токе выше 400 А - возможны перегрев и потеря точности;
• Запрещено использовать при разомкнутой вторичной цепи - это вызывает опасное повышение напряжения на обмотках;
• Не работает с постоянным током - только с переменным током частотой 50 Гц;
• Нагрузка на вторичную обмотку не должна превышать 5 ВА - длинные кабели или несколько приборов могут привести к погрешностям;
• Не рекомендован для установки в условиях повышенной вибрации без дополнительной фиксации.

Примеры использования

• Учет электроэнергии в ВРУ жилых домов и офисных зданий;
• Интеграция в системы АСКУЭ на промышленных объектах;
• Защита оборудования от перегрузок в распределительных щитах;
• Мониторинг нагрузки на силовые линии 380/220 В;
• Обновление старых счетчиков на новые цифровые модели с сохранением существующего провода.

Практические советы

• Перед монтажом убедитесь, что провод фазы имеет достаточный диаметр - он должен свободно проходить через окно (внутренний диаметр ≈ 15–18 мм);
• При использовании нескольких трансформаторов в одном щите следите за тем, чтобы они не находились слишком близко друг к другу - это снижает помехоустойчивость;
• Проверьте целостность вторичной цепи перед включением: используйте тестер на замыкание;
• Для длительной работы при низких токах (менее 20% от 400 А) выбирайте именно класс 0,5S - обычные 0,5 не обеспечивают нужной точности;
• Фиксируйте корпус трансформатора ТТЕ-40-400/5А класс точности 0,5S в щите с помощью хомутов или крепежных отверстий - предотвращает механические перемещения при вибрации.
