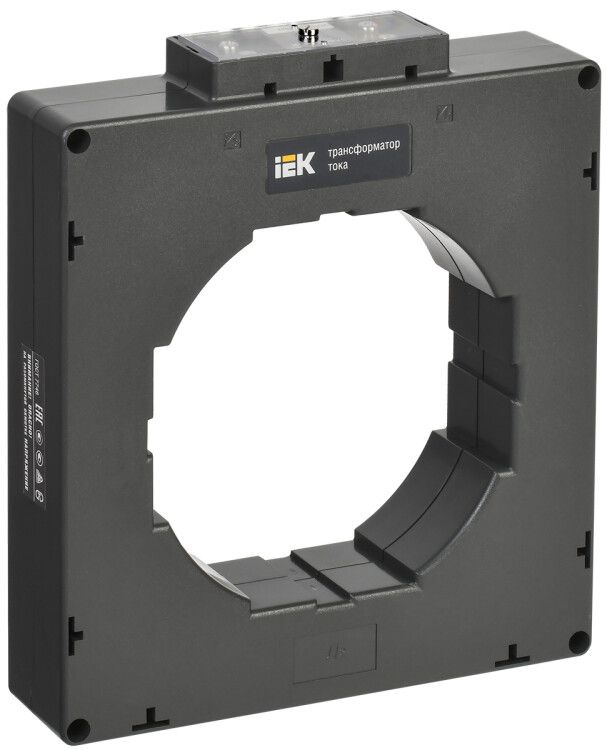

Трансформатор тока ТТИ-125 1500/5А 15ВА без шины класс точности 0.5 - ITT70-2-15-1500 IEK

Трансформатор тока ТТИ-125 1500/5А 15ВА класс точности 0,5 от бренда IEK предназначен для точного измерения тока в цепях до 660 В и передачи сигнала в устройства учёта, защиты и автоматизации. Артикул itt70-2-15-1500 соответствует модели с катушечным исполнением и винтовым подключением, рассчитанной на длительную работу в условиях промышленных объектов.

Назначение и область применения

Трансформатор тока ТТИ-125 1500/5А 15ВА класс точности 0,5 используется в системах коммерческого и технического учёта электроэнергии. Он преобразует большие значения тока (до 1500 А) в безопасный для приборов уровень - 5 А - и передаёт сигнал измерительным устройствам: счётчикам, реле защиты, контроллерам, анализаторам качества сети. Применяется в распределительных щитах, на подстанциях, в промышленных установках с высокими нагрузками - например, на конвейерах, насосных станциях, в системах HVAC.

Технические характеристики

• Номинальный первичный ток: 1500 А - максимальный рабочий ток, который можно измерять без перегрузки;
• Номинальный вторичный ток: 5 А - стандартный выходной сигнал для подключения измерительных приборов;
• Номинальная вторичная полная мощность: 15 ВА - максимальная нагрузка, которую трансформатор может обеспечить без потери точности;
• Класс точности: 0,5 - погрешность измерения не превышает +-0,5% в рабочем диапазоне, что соответствует требованиям для коммерческого учёта;
• Рабочее напряжение: 660 В - максимальное напряжение изолирующей части, допустимое в цепи;
• Тип исполнения: катушечный - проводник проходит через центральное окно, не требует разрыва цепи при установке;
• Подключение вторичной обмотки: винтовые зажимы - надёжное и удобное для многократного подключения и проверки;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; применяется внутри закрытых щитов;
• Срок службы: 25 лет - гарантируемый срок работы при соблюдении условий эксплуатации;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C и относительной влажности до 95% при 25C;
• Монтаж: на монтажную плату - крепится к DIN-рейке или панели с помощью фиксирующих элементов;
• Сертификация: есть - соответствует ГОСТ 7746 и ТУ 3414-001-18461115-2006, внесён в госреестр средств измерений №28139-12.

Совместимость и монтаж

Трансформатор тока ТТИ-125 1500/5А 15ВА класс точности 0,5 совместим с любыми измерительными приборами, рассчитанными на входной ток 5 А. Для правильной работы необходимо замыкать вторичную обмотку - разрыв цепи во время работы недопустим, так как это вызывает опасное повышение напряжения. Монтаж осуществляется на монтажную плату или DIN-рейку. Проводник первичной цепи (до 1500 А) пропускается через центральное окно - не требуется отсоединение кабеля. Диаметр окна позволяет установить одножильные или многожильные провода сечением до 120 мм2. Подключение вторичной цепи выполняется через винтовые зажимы - затяжка должна быть достаточной, чтобы исключить нагрев контактов.

Безопасность и стандарты

Трансформатор тока ТТИ-125 1500/5А 15ВА класс точности 0,5 соответствует ГОСТ 7746 и имеет официальное свидетельство об утверждении типа средства измерений. Защита от прикосновения обеспечена конструкцией корпуса - доступ к токоведущим частям невозможен при установленном состоянии. Степень защиты IP20 предполагает использование только внутри электрощитов, где исключено попадание воды и крупной пыли. Нормативные документы подтверждают соответствие требованиям безопасности и метрологической точности для коммерческого учёта.

Преимущества

• Высокая точность класса 0,5 - необходима для законного коммерческого учёта электроэнергии;
• Катушечная конструкция - легко устанавливается без демонтажа силового кабеля;
• Винтовое подключение - надёжное, ремонтопригодное, поддерживает многократные подключения;
• Долгий срок службы - 25 лет снижают затраты на обслуживание и замену;
• Сертифицирован и внесён в госреестр - легально применяем в проектах, требующих аккредитованного оборудования;
• Работает в широком температурном диапазоне - подходит для холодных и жарких помещений.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 не защищает от влаги и пыли;
• Запрещено работать с разомкнутой вторичной цепью - риск возникновения высокого напряжения и повреждения изоляции;
• Максимальная нагрузка - 15 ВА; превышение приведёт к увеличению погрешности и возможному перегреву;
• Не рекомендован для импульсных или несинусоидальных токов - точность гарантирована только при синусоидальной форме тока 50 Гц;
• Требуется монтаж в закрытых щитах - нельзя использовать в открытых распределительных пунктах без дополнительной защиты.

Примеры использования

• Установка в главном вводном щите промышленного предприятия для контроля расхода электроэнергии;
• Интеграция в системы автоматического управления насосными станциями с использованием реле перегрузки;
• Подключение к многофункциональному счётчику в офисном здании для деления учёта по этажам;
• Измерение тока в цепях питания тяговых двигателей на конвейере с регулируемой скоростью;
• Формирование сигнала для систем SCADA в пищевой или химической промышленности.

Практические советы

• Перед монтажом убедитесь, что цепь обесточена - даже при малом токе размыкание вторичной обмотки создаёт опасное напряжение;
• Выбирайте сечение провода первичной цепи, подходящее по току и габаритам окна - не используйте слишком толстые кабели, которые не войдут;
• Проверьте целостность изоляции вторичной обмотки мегаомметром перед запуском - особенно после перемонтажа;
• При подключении нескольких приборов к одной вторичной обмотке суммарная нагрузка не должна превышать 15 ВА - учитывайте сопротивление проводов;
• Для долговременной работы в помещениях с повышенной влажностью дополнительно герметизируйте места подключения термоклеем или силиконовым составом;
• При замене старого трансформатора - сохраняйте полярность подключения вторичной обмотки, иначе счётчики будут считать энергию в противоположном направлении.
