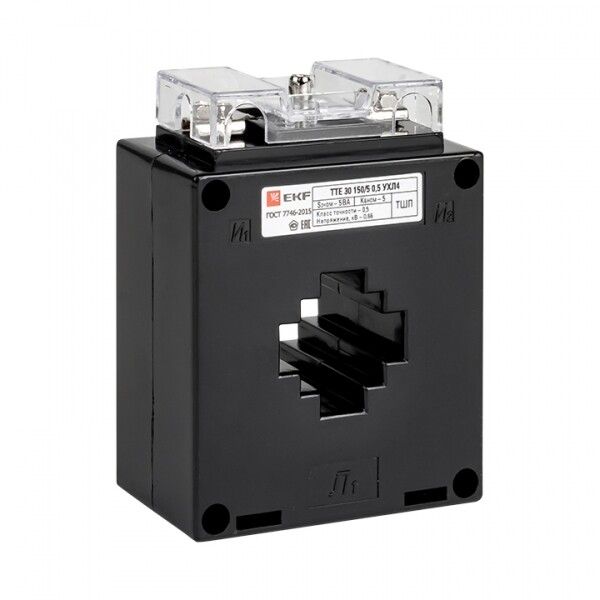

Трансформатор тока ТТЕ-30-200/5А класс точности 0,5 EKF PROxima | tte-30-200

Трансформатор тока ТТЕ-30-200/5А класс точности 0,5 от EKF предназначен для точного измерения тока в однофазных цепях переменного тока до 660 В и 50 Гц. Он используется в системах учета, защиты и автоматизации, где важна высокая точность показаний. Артикул TTE-30-200 соответствует модели с номинальным первичным током 200 А и вторичным выходом 5 А.

Назначение и область применения

Трансформатор тока ТТЕ-30-200/5А класс точности 0,5 преобразует большой первичный ток (до 200 А) в меньший вторичный сигнал (5 А), который безопасно можно подключить к измерительным приборам - счетчикам энергии, амперметрам, реле защиты, контроллерам. Применяется в распределительных щитах, на вводах оборудования, в системах автоматического контроля нагрузки. Подходит для установки в промышленных и коммунальных объектах с напряжением до 660 В.

Технические характеристики

• Номинальный первичный ток: 200 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5 - означает максимальную погрешность +-0,5% в рабочем диапазоне
• Номинальная мощность: 5 ВА - максимальная нагрузка, которую можно подключить ко вторичной обмотке
• Рабочее напряжение: до 660 В
• Частота: 50 Гц
• Количество фаз: одна
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки внутри корпуса
• Климатическое исполнение: УХЛ4 - работает при температурах от –45 C до +55 C, допустима повышенная влажность
• Габариты: 23,6 × 31 × 31 мм
• Подключение: винтовые зажимы
• Монтаж: через окно, на монтажную плату
• Калиброванный: да - сертифицирован по ГОСТ 7746-2001

Совместимость и монтаж

Трансформатор тока ТТЕ-30-200/5А имеет проходное окно - провод первичной цепи пропускается через него без разрыва. Монтаж выполняется на печатную плату или жестко закрепляется в щите. Для надежной работы необходимо обеспечить плотное соединение винтовых зажимов на вторичной стороне. Обязательно замыкание вторичной цепи - нельзя оставлять ее разомкнутой при наличии тока в первичной обмотке!

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7746-2001 - государственного стандарта на трансформаторы тока. Класс точности 0,5 позволяет использовать его в системах коммерческого учета электроэнергии. Напряжение изоляции рассчитано на 660 В, что обеспечивает безопасную работу в сетях среднего уровня. Однако из-за степени защиты IP00 использование вне защищенного корпуса запрещено.

Преимущества

• Высокая точность (класс 0,5) - идеально для учета и контроля качества энергии
• Калиброванный - гарантирует соответствие заявленным параметрам без дополнительной поверки
• Малые габариты - легко помещается даже в компактных шкафах
• Широкий диапазон температур - работает в холодных и жарких условиях
• Простая установка - не требуется разрывать силовой провод

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP00 исключает контакт с пылью, влагой и механическими повреждениями
• Запрещена работа при разомкнутой вторичной цепи - риск возникновения опасного высокого напряжения
• Максимальная нагрузка на вторичную обмотку - 5 ВА; превышение вызывает искажение показаний
• Не подходит для трехфазных систем - только для однофазных цепей

Примеры использования

• Подключение к электросчетчику в распределительном щите торгового центра
• Измерение тока нагрузки на вводе станка с ЧПУ
• Контроль перегрузки в системе освещения офисного здания
• Интеграция в устройства автоматической защиты двигателя

Практические советы

• Перед монтажом проверьте, чтобы диаметр провода первичной цепи подходил под внутреннее окно трансформатора - он должен свободно проходить, но не болтаться
• Обязательно используйте медные перемычки или кабели сечением не менее 1,5 мм2 для вторичной цепи - снижают потери и искажения
• При сборке щита располагайте ТТЕ-30-200/5А подальше от источников помех (частотных преобразователей, сварочных аппаратов)
• Проверяйте целостность вторичной цепи перед включением питания - размыкание под нагрузкой опасно!
• Для многократного использования рекомендуется фиксировать трансформатор на DIN-рейке с помощью специального кронштейна - так удобнее обслуживать
