Трансформатор тока ТТЕ-30-250/5А класс точности 0,5 EKF PROxima | tte-30-250

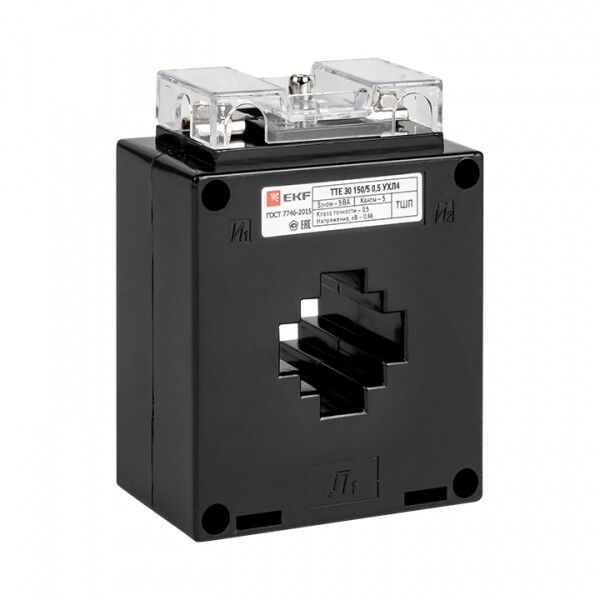

Трансформатор тока ТТЕ-30-250/5А класс точности 0,5 от EKF предназначен для преобразования высокого тока в безопасный уровень, подходящий для подключения измерительных приборов и систем автоматизации. Он используется в сетях переменного тока на 660 В, 50 Гц, особенно там, где важна точность учёта электроэнергии.

Назначение и область применения

Трансформатор тока ТТЕ-30-250/5А класс точности 0,5 служит для передачи сигнала нагрузки измерительным приборам - счетчикам, реле защиты, контроллерам и другим устройствам контроля. Применяется в распределительных щитах, вводно-распределительных устройствах (ВРУ), шкафах автоматики и других местах, где требуется точно замерить ток до 250 А. Подходит для установки в промышленных объектах, жилых комплексах, коммунальных хозяйствах.

Технические характеристики

• Номинальный первичный ток: 250 А - максимальный ток, который можно измерять без перегрузки;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый со стандартными измерительными приборами;
• Класс точности: 0,5 - погрешность измерений не более +-0,5% в рабочем диапазоне, что соответствует требованиям для коммерческого учёта;
• Номинальное напряжение: 660 В - допустимое напряжение сети, в которой работает трансформатор;
• Частота: 50 Гц - оптимизирован для стандартной сети России и стран СНГ;
• Номинальная мощность: 5 ВА - минимальная нагрузка, которую необходимо подключить ко вторичной цепи для обеспечения заданной точности;
• Габариты: 23,6×31×31 мм - компактный размер позволяет устанавливать в плотных щитах;
• Степень защиты IP00 - нет внешней защиты; требует установки внутри закрытого корпуса;
• Климатическое исполнение УХЛ4 - рассчитан на работу при температурах от –45 C до +55 C, в условиях повышенной влажности и запылённости;
• Подключение: винтовые зажимы - надёжное и проверенное соединение проводов;
• Монтажное исполнение: с окном - проходной тип, монтируется на токоведущую шину без её разрыва;
• Способ монтажа: монтажная плата - крепится через отверстия на печатную плату или внутреннюю рамку щита;
• Соответствие нормам: ГОСТ 7746-2001 - сертифицирован по российскому стандарту на трансформаторы тока.

Совместимость и монтаж

Трансформатор тока ТТЕ-30-250/5А класс точности 0,5 устанавливается вокруг однопроводной шины сечением, обеспечивающим прохождение тока 250 А. Диаметр окна достаточен для медной шины до 8–10 мм2. Монтаж выполняется на монтажной плате или специальной планке внутри щита. Обязательно соблюдайте полярность выводов: K1 и K2 должны быть правильно подключены к измерительному устройству. Нагрузка на вторичной стороне должна составлять не менее 1 ВА и не превышать 5 ВА - иначе точность снижается. Для работы с цифровыми приборами используйте согласующие элементы (например, балластные резисторы), если они предусмотрены схемой.

Безопасность и стандарты

Изделие соответствует ГОСТ 7746-2001, регламентирующему требования к трансформаторам тока для бытовых и промышленных применений. Класс точности 0,5 позволяет использовать ТТЕ-30-250/5А в системах коммерческого учёта электроэнергии. Однако из-за степени защиты IP00 он не защищён от доступа человека, поэтому обязательно помещайте его в герметичный или закрытый щит. Перегрев возможен при длительной работе выше 250 А - не допускайте перегрузок.

Преимущества

• Высокая точность (класс 0,5) - идеально для учёта потребления и расчетов стоимости электроэнергии;
• Компактные габариты - легко встраивается даже в малогабаритные щиты;
• Проходная конструкция - не требует отключения питания при установке;
• Широкий диапазон температур - работает в холодных регионах и нагретых помещениях;
• Надёжное винтовое подключение - минимизация контактов повышает долговечность;
• Совместим с большинством аналоговых и цифровых приборов, работающих на 5 А.

Ограничения применения

• Не открытой установке - IP00 не защищает от пыли, влаги и случайного прикосновения;
• Запрещено работать при постоянном токе - только для переменного тока 50 Гц;
• Обязательно наличие минимальной нагрузки на вторичной обмотке - без неё возникают погрешности и риск пробоя;
• Не рекомендован для многократных перегрузок свыше 250 А - это вызывает перегрев и потерю точности;
• Не подходит для установки вне электрощитов - требует механической защиты и изоляции.

Примеры использования

• Установка в ВРУ жилого дома для подключения электросчётчика;
• Измерение тока на главном вводе промышленного оборудования;
• Подключение к реле перегрузки в системе управления насосной станцией;
• Фиксация показаний в системах SCADA для анализа нагрузки на линии;
• Монтаж в распределительных шкафах с автоматическими выключателями для контроля тока.

Практические советы

• Перед монтажом проверьте, чтобы шина была полностью вставлена в окно трансформатора - плохой контакт увеличивает погрешность;
• Никогда не оставляйте вторичную обмотку разомкнутой при наличии тока в первичной цепи - это опасно!
• Выбирайте нагрузку на вторичной стороне в пределах 1–5 ВА - лучше всего использовать заводские нагрузочные резисторы;
• При использовании нескольких трансформаторов в одном щите следите за равномерностью расположения, чтобы исключить взаимное влияние;
• Для удобства обслуживания пометьте провода K1/K2 цветом - так легче диагностировать ошибки подключения;
• ТТЕ-30-250/5А от EKF - один из самых распространённых моделей в РФ; всегда имейте запасной экземпляр для замены в случае отказа.
