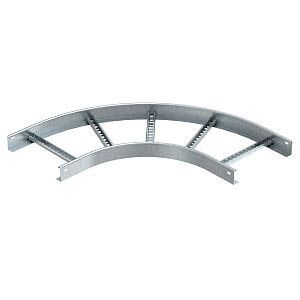

Угловая секция 90° (LB 90 640 R3 FT) | 6225066 OBO Bettermann

Секция угловая 90 градусов для кабельного лотка лестничного типа, радиус изгиба 300 мм, размеры 60x400 мм от OBO BETTERMANN - компонент системы KTS. Системы кабельных трасс_300, предназначенный для изменения направления кабельной трассы под прямым углом с сохранением целостности проводки и удобства прокладки.

Назначение и область применения

Эта угловая секция используется для создания поворотов в кабельных лотках лестничного типа, где требуется изменить направление трассы на 90 градусов. Подходит для прокладки силовых и слаботочных кабелей в промышленных помещениях, на производствах, в распределительных пунктах и на объектах с жесткими требованиями к организации кабельных путей. Применяется там, где важна механическая прочность и долговечность конструкции.

Технические характеристики

• Угол поворота: 90° - обеспечивает четкий поворот трассы без дополнительных переходников.
• Внутренний радиус изгиба: 300 мм - позволяет безопасно прокладывать кабели с минимальным допустимым радиусом изгиба, снижает риск повреждения изоляции.
• Размеры: ширина 400 мм, высота 60 мм - совместима с лотками того же формата.
• Материал: сталь - обеспечивает высокую механическую устойчивость и нагрузочную способность.
• Покрытие: горячий цинк - защищает от коррозии, увеличивает срок службы в агрессивных средах.
• Тип ступени: перфорированный профиль - облегчает фиксацию кабелей хомутиками и позволяет легко контролировать состояние проводки.
• Тип бокового профиля: плоский - обеспечивает плотный контакт при сборке и равномерное распределение нагрузки.
• Исполнение: без соединительного элемента - требует самостоятельного крепления к основному лотку болтами или сваркой.

Совместимость и монтаж

Секция угловая 90 градусов для кабельного лотка лестничного типа, радиус изгиба 300 мм, размеры 60x400 мм совместима с другими элементами системы KTS. Системы кабельных трасс_300 от OBO BETTERMANN, имеющими высоту бортов 60 мм. Для установки необходимо выровнять ее с торцами прямых участков лотка и закрепить болтами через отверстия в перфорированном профиле. Монтаж возможен как на вертикальных, так и на горизонтальных поверхностях. Учитывайте, что отсутствие встроенного соединительного элемента требует дополнительных крепежных деталей - они не входят в комплект.

Безопасность и стандарты

Произведена в соответствии с европейскими нормами качества для систем кабельных трасс. Горячее цинкование соответствует DIN EN ISO 1461, обеспечивая защиту от электрохимической коррозии. Конструкция рассчитана на длительную эксплуатацию в условиях повышенной влажности и температурных колебаний.

Преимущества

• Жесткая конструкция с внутренним радиусом 300 мм предотвращает перегиб кабелей при прокладке.
• Перфорация по всей поверхности позволяет легко фиксировать кабели без демонтажа лотка.
• Цинковое покрытие гарантирует долгий срок службы даже в сырых или агрессивных средах.
• Стандартная высота 60 мм обеспечивает универсальную совместимость с большинством лестничных лотков этой серии.

Ограничения применения

• Не предназначен для использования в качестве прямого участка - только для поворотов под 90°.
• Требует внешнего крепления; не имеет встроенных зажимов или замков - нельзя использовать без дополнительных болтов и гаек.
• Не рекомендован для применений с радиусом изгиба менее 300 мм - меньшие значения могут повредить кабели.
• Подходит только для лотков с высотой бортов 60 мм - несовместим с моделями 80 мм и выше.

Примеры использования

• Поворот трассы в распределительном щите между этажами.
• Обход оборудования на производственной линии с необходимостью сохранить доступ к кабелям.
• Прокладка кабелей вдоль стен с выходом вниз - например, к станкам или конвейерам.
• Сборка комплексных трасс в серверных помещениях с ограниченным пространством.

Практические советы

• При монтаже проверьте соответствие высоты бортов вашей секции и смежных лотков - расхождение более чем +-2 мм затруднит герметичность и надежность соединения.
• Используйте болты M6 или M8 с шайбами для крепления - это исключит деформацию тонкого металла.
• Если трасса проходит в местах с частым мытьем или воздействием химикатов, дополнительно проверьте целостность цинкового покрытия после монтажа.
• Для ускорения сборки используйте уже подготовленные прямые участки из той же серии - система KTS. Системы кабельных трасс_300 от OBO BETTERMANN полностью стандартизирована.
