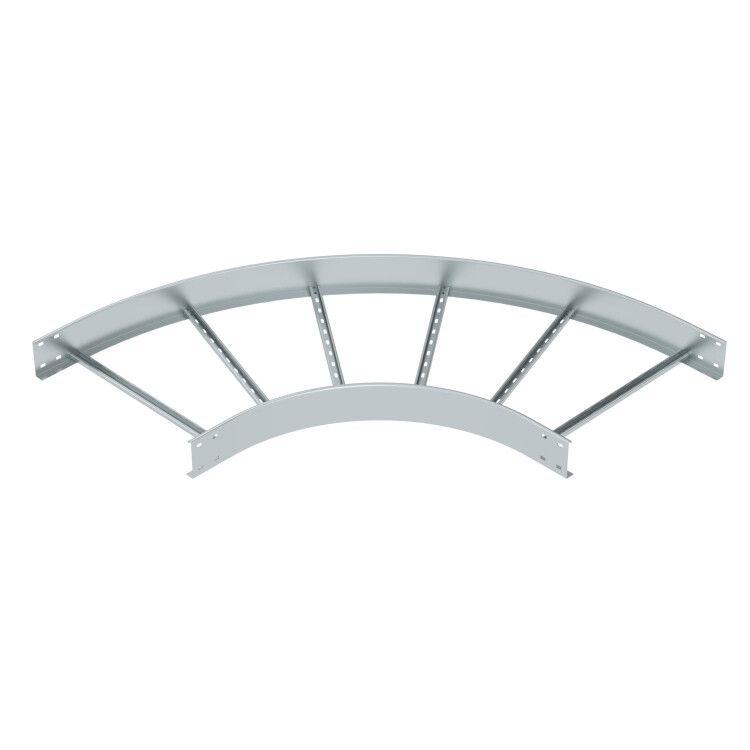

Угловая секция 90° лестничного лотка 110х600 мм R=500 (LB 90 1160 R5 FS) | 6217690 OBO Bettermann

Угловая секция 90° лестничного лотка 110х600 мм R=500 мм от OBO BETTERMANN предназначена для изменения направления кабельной трассы на 90 градусов с плавным изгибом, обеспечивая безопасную и бесперебойную прокладку кабелей в сложных условиях — например, при обходе колонн, перегородок или переходов между этажами. Артикул 6217690 и исполнение lb 90 1160 r5 fs соответствуют требованиям промышленной стандартизации и имеют лицензию Росатома.

Назначение и область применения

Эта угловая секция используется в системах кабельных лестничных лотков для организации поворотов трассы под прямым углом. Подходит для прокладки силовых, управляющих и информационных кабелей в промышленных объектах, энергообъектах, транспортной инфраструктуре и зданиях с повышенными требованиями к надежности. Применяется там, где требуется сохранить целостность кабельной трассы без резких изгибов, которые могут повредить изоляцию проводов.

Технические характеристики

• Угол поворота: 90° — позволяет выполнить четкий правый или левый поворот трассы;
• Внутренний радиус изгиба: 500 мм — обеспечивает минимально допустимый радиус для кабелей без риска деформации;
• Ширина лотка: 600 мм — совместима с лотками этого же размера в комплекте;
• Высота боковой стенки: 110 мм — поддерживает фиксацию кабелей и предотвращает выпадение;
• Материал: оцинкованная сталь — защищает от коррозии, подходит для сухих и влажных помещений;
• Тип профиля: беззубцовый, плоский — исключает риск повреждения кабелей при протяжке;
• Исполнение изгиба: плавный — снижает механическую нагрузку на кабели при прокладке;
• Отсутствие соединительного разъема — требует дополнительного крепления к смежным участкам лотка;
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 — разрешено применение на ядерных и других объектах с особыми требованиями безопасности;
• Реестр промышленной продукции РФ: 1367\9\2023 — подтверждает соответствие нормативам РФ.

Совместимость и монтаж

Угловая секция 90° лестничного лотка 110х600 мм R=500 мм совместима с другими элементами лестничных лотков OBO BETTERMANN того же размера (600×110 мм) и типа (беззубцовые, плоские). Для сборки необходимо использовать болтовые соединители или хомуты, подходящие для лотков с плоскими боковыми стенками. Монтаж выполняется на опорные конструкции с шагом не более 1,5 метра. Учитывайте, что отсутствие встроенного соединительного разъема требует дополнительного крепления — используйте штатные крепежи OBO Bettermann для точечной фиксации.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормативам по пожарной безопасности для кабельных систем. Оцинкованное покрытие обеспечивает долговременную защиту от коррозии даже в средах с повышенной влажностью. Лицензия Росатома подтверждает возможность применения на объектах с повышенной опасностью, включая АЭС, научные центры и военные объекты. Реестр промышленной продукции РФ гарантирует легальное использование в государственных закупках.

Преимущества

• Плавный изгиб с радиусом 500 мм минимизирует риск повреждения кабелей при протяжке;
• Оцинкованная сталь увеличивает срок службы в агрессивных средах без необходимости дополнительной защиты;
• Плоский и беззубцовый профиль исключает заедание и перегибы кабелей при монтаже;
• Подтвержденная сертификация Росатома открывает доступ к проектам с жесткими требованиями к качеству;
• Совместимость с широким спектром лотков OBO Bettermann упрощает замену и модернизацию существующих трасс.

Ограничения применения

• Не предназначен для вертикальных поворотов — применяется только в горизонтальной плоскости;
• Отсутствие встроенной системы быстрого соединения требует дополнительных усилий при сборке;
• Не рекомендовано использование в условиях постоянного воздействия открытого огня или температур выше +80 °C;
• Не подходит для установки в помещениях с агрессивными химическими средами (например, кислоты, щелочи) без внешней защиты.

Примеры использования

• Обход колонн в машинном зале тепловой электростанции;
• Переход кабельной трассы через технологический проем между этажами в производственном корпусе;
• Прокладка кабелей вокруг оборудования в распределительных пунктах АЭС;
• Формирование маршрута вдоль стен с выступами в лабораториях или серверных помещениях.

Практические советы

• Проверьте внутренний радиус 500 мм перед выбором кабеля — он должен соответствовать минимальному допустимому радиусу изгиба для вашего типа провода (обычно указано в паспорте кабеля);
• При монтаже используйте специальные ролики или направляющие для протяжки кабелей — это снизит нагрузку на изгиб;
• Закрепите секцию к основанию с помощью анкерных болтов или кронштейнов, чтобы избежать прогиба под весом кабелей;
• Если требуется герметизация, дополнительно установите термоусадочные или резиновые уплотнители на стыках с прямыми участками;
• Артикулы 6217690 и lb 90 1160 r5 fs — это один и тот же продукт; проверяйте наличие обоих номеров при заказе.
