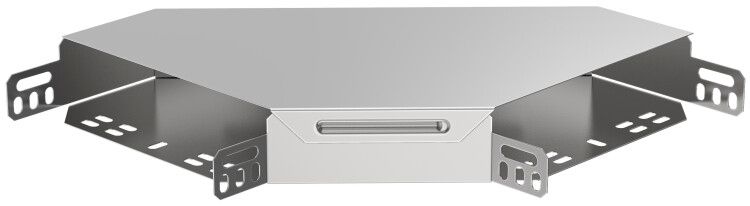

Поворот для кабельного лотка ESCA 50х200, 90°, 0.8 мм IEK CLP2P-050-200

Угол для лотка горизонтальный 90 градусов 200х50 мм от IEK (ИЭК), артикул clp2p-050-200, предназначен для изменения направления кабельной трассы под прямым углом, сохраняя целостность и доступ к проводам. Этот элемент входит в серию ESCA и совместим с другими компонентами системы металлических лотков.

Назначение и область применения

Угол для лотка горизонтальный 90 градусов 200х50 мм используется для плавного перехода кабельной трассы в горизонтальной плоскости. Применяется там, где необходимо изменить направление прокладки кабелей - например, при обходе колонн, перегородок или при выходе трассы за пределы помещения. Подходит для систем управления, автоматизации, энергетики и промышленного оборудования.

Технические характеристики

• Угол поворота: 90 градусов
• Внутренний радиус: 300 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Размеры: ширина 200 мм, высота 50 мм - соответствует стандартным лоткам этого формата
• Материал: сталь оцинкованная по методу Сендзимира - устойчивость к коррозии, долгий срок службы
• Толщина стенки: 0,8 мм - достаточна для механической прочности при нагрузках
• Покрытие: цинк толщиной 10–20 мкм - защита от ржавчины даже в агрессивных средах
• Наличие крышки: да - позволяет закрывать лоток после прокладки кабелей
• Исполнение: с интегрированным соединителем - исключает необходимость дополнительных фиксирующих деталей
• Температурный диапазон: от –60 C до +60 C - работает в условиях холодных складов и жарких цехов
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Цвет: серый - стандартизирован для промышленных решений
• Соответствие ГОСТ 14918-80 - гарантирует соответствие требованиям к кабельным системам

Совместимость и монтаж

Угол для лотка горизонтальный 90 градусов 200х50 мм совместим с лотками того же размера (200×50 мм) из серии ESCA и других продуктов, соответствующих ГОСТ 14918-80. Крепление болтовое - требует установки болтов М6 или аналогичных через предварительно просверленные отверстия. Интегрированный соединитель позволяет легко состыковать элемент с прямыми участками лотка без зазоров. Установка выполняется на этапе сборки трассы: угол фиксируется между двумя прямыми секциями, затем надевается крышка.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80 - нормативу для металлических кабельных лотков. Цинкование по методу Сендзимира обеспечивает электроизоляцию и снижает риск возникновения блуждающих токов. Температурный диапазон от –60 C до +60 C делает его пригодным для использования в неотапливаемых помещениях, на открытых площадках и в холодильных камерах.

Преимущества

• Интегрированный соединитель ускоряет монтаж и исключает щели, которые могут задерживать пыль или влагу
• Оцинкованное покрытие по методу Сендзимира - более равномерное и плотное, чем обычное горячее цинкование
• Крышка в комплекте - не требуется докупать отдельно, экономит время и материалы
• Радиус изгиба 300 мм - соответствует минимальному допустимому радиусу для большинства силовых и контрольных кабелей
• Серый цвет - не выделяется среди других элементов системы, эстетично в промышленном окружении

Ограничения применения

• Не предназначена для вертикальных поворотов - только для горизонтальных трасс
• Не рекомендуется использовать в местах с постоянными ударными нагрузками или вибрацией выше нормы - возможна деформация тонкой стенки 0,8 мм
• Подходит только для лотков шириной 200 мм и высотой 50 мм - несовместим с другими размерами
• Не является герметичным изделием - не заменяет IP65/IP67-коробки при необходимости защиты от брызг воды

Примеры использования

• Обход технологической колонны в цехе по производству пластиков
• Переход кабельной трассы от потолка к стене в распределительной комнате
• Смена направления лотка при прохождении через дверной проём в серверной
• Прокладка кабелей в холодильном комплексе с низкими температурами

Практические советы

• Проверьте внутренний радиус 300 мм перед выбором кабелей - особенно важен для многожильных и крупногабаритных проводов
• При монтаже используйте болты с гроверами или шайбами - предотвращают самопроизвольное ослабление вибраций
• Не затягивайте болты слишком сильно - тонкая сталь 0,8 мм может деформироваться
• Если трасса проходит в сыром помещении, дополнительно проверьте герметичность стыков с помощью силиконового герметика
• Угол для лотка горизонтальный 90 градусов 200х50 мм от IEK (ИЭК) лучше заказывать в комплекте с прямыми секциями и крышками - так проще контролировать совпадение партий и цвета
