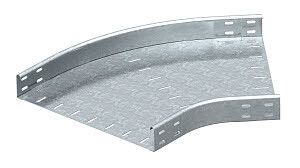

Угловая секция 45° 60x500 (RB 45 650 FT) | 7066503 OBO Bettermann

Секция угловая 45 градусов 60x500 мм горячий цинк от OBO BETTERMANN предназначена для изменения направления кабельных трасс на 45° в системах с лотками высотой 60 мм. Артикул RB 45 650 FT обеспечивает надёжный переход между прямыми участками, сохраняя целостность защиты кабелей.

Назначение и область применения

Секция угловая 45 градусов 60x500 мм горячий цинk используется для формирования поворотов в кабельных лотках с высотой бортов 60 мм. Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных объектах, энергообъектах, на транспорте и в инфраструктурных зонах. Применяется там, где требуется изменить направление трассы под углом 45° без потери механической прочности или защиты от внешних воздействий.

Технические характеристики

• Угол поворота: 45°
• Ширина: 500 мм
• Высота борта: 60 мм
• Толщина материала: 1 мм
• Материал: сталь оцинкованная
• Покрытие: горячий цинк - защита от коррозии в агрессивных средах
• Внутренний радиус изгиба: 150 мм - позволяет безопасно прокладывать кабели без перегибов
• Исполнение изгиба: жесткий - фиксированная форма, не требует сборки
• Перфорация в основании: да - для крепления болтами или заклёпками через отверстия
• Исполнение: без соединительного элемента - монтируется напрямую к прямым секциям лотка

Совместимость и монтаж

Секция совместима с любыми кабельными лотками OBO BETTERMANN и аналогичными моделями других производителей, имеющими высоту борта 60 мм. Монтаж выполняется путём плотного соединения с прямыми участками лотка. Перфорация в основании позволяет крепить секцию к опорным поверхностям с помощью болтов M8–M10 или заклёпок. Установка не требует дополнительных крепёжных деталей - достаточно выровнять и зафиксировать по месту. Жесткий изгиб исключает необходимость ручной деформации, что снижает риск повреждения покрытия.

Безопасность и стандарты

• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущена к применению на ядерных и атомных объектах
• Занесена в Реестр промышленной продукции РФ: 1367\9\2023
• Покрытие горячим цинком соответствует ГОСТ 14918 - устойчиво к химическим и атмосферным воздействиям

Преимущества

• Горячее цинкование обеспечивает долговечную защиту даже в условиях повышенной влажности, температурных колебаний и агрессивной среды
• Жесткий изгиб гарантирует точное соответствие геометрии, исключает деформацию при транспортировке и монтаже
• Перфорация упрощает установку и позволяет использовать различные методы крепления
• Соответствие лицензии Росатома расширяет возможности применения в стратегически важных объектах

Ограничения применения

• Не предназначен для использования с лотками высотой более или менее 60 мм - несовместимость вызывает щели и потерю герметичности
• Не рассчитана на нагрузки выше классических кабельных трасс - не применяется как несущая конструкция или платформа
• Отсутствие соединительных элементов требует точного подбора смежных участков - не компенсирует погрешности монтажа

Примеры использования

• Поворот трассы в распределительном шкафу на АЭС
• Изменение направления кабельного канала в цехе металлургического завода
• Прокладка кабелей в подземных тоннелях с ограниченным пространством
• Обход препятствий (колонны, трубопроводы) в автоматизированных линиях

Практические советы

• Проверьте внутренний радиус 150 мм перед прокладкой кабелей с малым радиусом изгиба - он достаточен для большинства силовых и контрольных проводов, но недостаточен для некоторых гибких многожильных кабелей
• При монтаже используйте резиновые прокладки под крепёж, чтобы предотвратить повреждение цинкового покрытия
• Секция RB 45 650 FT совпадает по габаритам с другими изделиями OBO BETTERMANN серии RB - можно комбинировать с прямыми, T-образными и Y-образными элементами
• Не рекомендуется использовать в качестве вертикального перехода - предназначена только для горизонтальных поворотов
