Угол лестничный вертикальный внешний 45 градусов 100х300, R600, горячеоцинкованный | ULOC613HDZ DKC ДКС

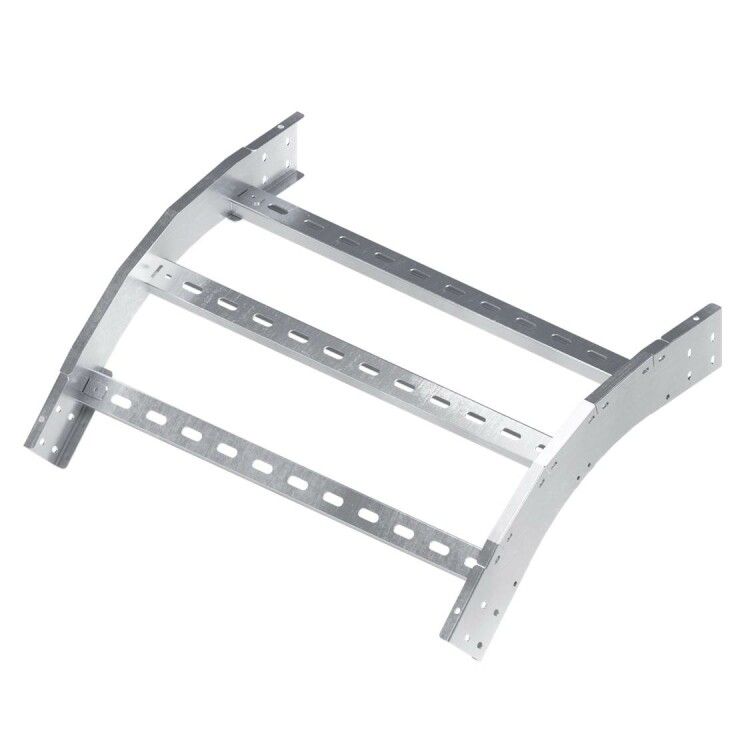

Угол лестничный вертикальный внешний 45 градусов 100х300, R600, горячеоцинкованный от DKC (ДКС) - элемент лестничного лотка для изменения направления трассы в вертикальной плоскости под углом 45°. Артикул uloc613hdz из серии U5 Combitech предназначен для прокладки кабелей в местах, где требуется плавный переход между этажами или уровнями.

Назначение и область применения

Этот угол используется для поворота кабельной трассы на 45 градусов в вертикальной плоскости, когда необходимо изменить уровень прокладки кабелей - например, при переходе с одного этажа на другой или при обходе препятствий. Подходит для систем с лестничными лотками, где важна сохранность изоляции кабелей и удобство протяжки. Применяется в промышленных объектах, жилых комплексах, офисных зданиях, на транспорте и в энергетике.

Технические характеристики

• Тип: Вертикальный внешний угол
• Угол поворота: 45°
• Размеры: ширина 300 мм, высота 100 мм
• Внутренний радиус: 600 мм - обеспечивает минимальное усилие при протяжке кабелей
• Материал: сталь с горячим цинкованием
• Покрытие: горячий цинк - защищает от коррозии даже при механических повреждениях
• Исполнение: без соединительного разъёма - требует дополнительного крепления к основному лотку
• Цвет: серый

Совместимость и монтаж

Угол совместим с лестничными лотками серии U5 Combitech от DKC, имеющими ширину 300 мм и соответствующую глубину. Монтируется путём фиксации болтами или заклёпками к смежным участкам лотка. Учитывайте, что внутренний радиус 600 мм определяет минимальный допустимый радиус изгиба кабелей - не используйте кабели с меньшим радиусом изгиба. Для герметичности и защиты от внешних воздействий рекомендуется использовать уплотнители и кабельные вводы на входах/выходах.

Безопасность и стандарты

Произведён в соответствии с требованиями к металлическим кабельным системам. Горячее цинкование соответствует ГОСТ 14918 и обеспечивает долговечную защиту в условиях повышенной влажности и агрессивной среды. Соответствует нормам пожаробезопасности для кабельных трасс в помещениях класса К1–К3.

Преимущества

• Плавный изгиб с радиусом 600 мм снижает риск повреждения изоляции кабелей при протяжке
• Горячее цинкование гарантирует срок службы более 25 лет даже в сырых и агрессивных средах
• Жёсткая конструкция из стали выдерживает нагрузки от собственного веса и массы заполненных кабелей
• Не требует сварки - монтаж выполняется с помощью крепёжа, что ускоряет сборку

Ограничения применения

• Не предназначена для использования в качестве самостоятельного элемента - обязательно должна быть закреплена между двумя прямыми участками лотка
• Не подходит для кабелей с минимальным радиусом изгиба менее 600 мм - возможны повреждения изоляции
• Не имеет встроенной системы герметизации - при необходимости защиты от воды или пыли требуется установка дополнительных уплотнителей
• Не применяется в условиях постоянного контакта с открытым огнем или температурой выше +80 C

Примеры использования

• Переход кабельной трассы между этажами в многоэтажном жилом доме
• Обход колонны или оборудования в машинном зале завода
• Подключение распределительных щитов на разных уровнях в административном здании
• Прокладка силовых кабелей в подземных парковках с высокой влажностью

Практические советы

• Перед монтажом проверьте соответствие ширины угла (300 мм) ширине основного лотка - несовпадение вызовет перегрузку креплений
• При использовании в условиях сильной вибрации (например, рядом с насосами) дополнительно затяните все крепёжные элементы
• Для уменьшения трения при протяжке многожильных кабелей внутри угла можно применить специальные ролики или графитовые смазки
• Артикул uloc613hdz - единственный вариант этого типа в серии U5 Combitech; аналоги других брендов могут иметь отличный радиус или толщину стенки - не заменяйте без расчётов
