Угол лестничный вертикальный внешний 45 градусов 150х400, R600, горячеоцинкованный | ULOC654HDZ DKC ДКС

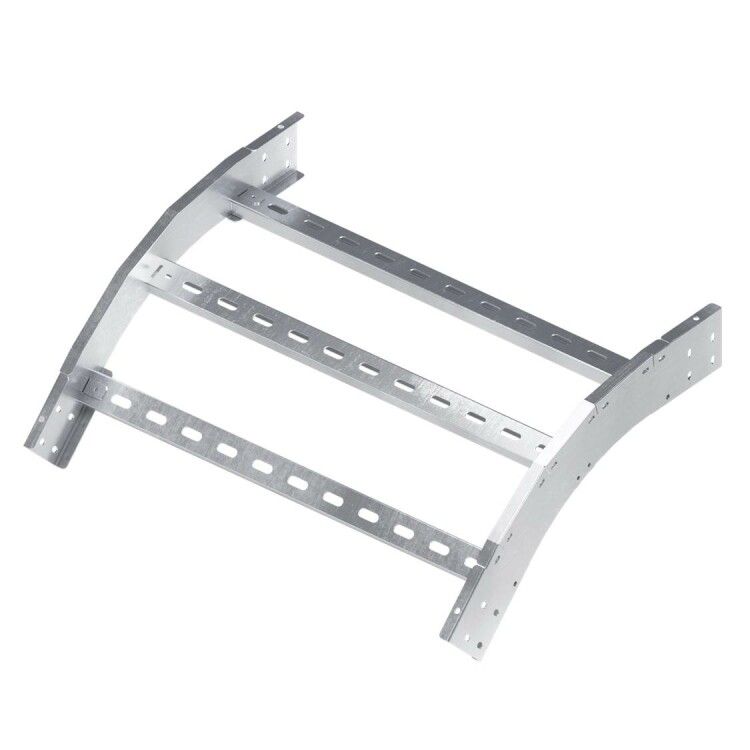

Угол лестничный вертикальный внешний 45 градусов 150х400, R600, горячеоцинкованный от DKC (ДКС) - элемент лестничного лотка для изменения направления трассы в вертикальной плоскости под углом 45°. Артикул uloc654hdz из серии U5 Combitech предназначен для прокладки кабелей на объектах с жесткими требованиями к долговечности и защите от коррозии.

Назначение и область применения

Этот угол используется для плавного перехода кабельной трассы между вертикальными участками лестничного лотка под углом 45°. Применяется там, где требуется изменить направление кабелей без резких изгибов - например, при проходе через этажи, в шахтах, на производственных площадках. Подходит для силовых, слаботочных и коммуникационных кабелей. Особенно эффективен в местах с ограниченным пространством, где нельзя использовать два прямых участка с двумя поворотами.

Технические характеристики

• Тип: Вертикальный внешний угол
• Угол поворота: 45°
• Размеры: ширина 400 мм, высота 150 мм
• Внутренний радиус: 600 мм - обеспечивает минимальный допустимый радиус изгиба кабеля
• Материал: сталь с горячим цинкованием
• Покрытие: горячий цинк - толстый антикоррозийный слой
• Исполнение: без соединительного разъема - требует крепления к другим элементам лотка
• Цвет: серый

Совместимость и монтаж

Угол совместим с лестничными лотками серии U5 Combitech от DKC, имеющими аналогичную ширину (400 мм) и тип крепления. Монтируется путём фиксации болтами или заклепками к прямым участкам лотка до и после поворота. Отсутствие соединительного разъема означает, что необходимо использовать дополнительные крепежные элементы - например, планки или кронштейны. Убедитесь, что внутренний радиус 600 мм соответствует минимальному радиусу изгиба используемых кабелей - особенно важен для многожильных и крупногабаритных проводов.

Безопасность и стандарты

Произведён в соответствии с требованиями к механической прочности и коррозионной стойкости для электроустановок. Горячее цинкование соответствует ГОСТ 14798-2017. Элемент не содержит свинца и других запрещённых веществ. Не применяется в средах с постоянным воздействием кислот, щелочей или морской воды - для таких условий необходима дополнительная защита.

Преимущества

• Плавный изгиб с радиусом 600 мм снижает риск повреждения изоляции кабелей при протяжке
• Горячее цинкование гарантирует срок службы более 25 лет в условиях повышенной влажности
• Жесткая конструкция выдерживает нагрузки от собственного веса кабелей и внешних усилий
• Серый цвет не требует окраски - готов к установке сразу после доставки

Ограничения применения

• Не предназначена для горизонтальных поворотов - только для вертикальной плоскости
• Не подходит для кабелей с минимальным радиусом изгиба менее 600 мм - возможны повреждения
• Отсутствие встроенного соединительного разъема увеличивает время монтажа - требует дополнительных деталей
• Не рекомендовано применение в помещениях с химически активной средой (например, химпроизводства, кислотные бани)

Примеры использования

• Переход кабельной трассы между этажами в офисном здании
• Подключение распределительных щитов на разных уровнях в промышленном цехе
• Прокладка кабелей в лифтовых шахтах и технических колодцах
• Обустройство систем освещения и автоматизации в многоэтажных паркингах

Практические советы

• Перед монтажом проверьте соответствие внутреннего радиуса (600 мм) спецификации кабелей - особенно для медных многожильных проводов
• Используйте пластиковые вставки или мягкие прокладки при протяжке кабелей, чтобы избежать abrasion
• При сборке лотка учитывайте посадочные размеры - ширина 400 мм должна точно совпадать с другими элементами серии U5 Combitech
• Для длительной эксплуатации в сырых местах дополнительно контролируйте целостность цинкового покрытия - при повреждении заделывайте дефекты цинкосодержащим составом
• Закрепляйте угол минимум в двух точках - одна на входе, вторая на выходе - для предотвращения прогиба под нагрузкой
