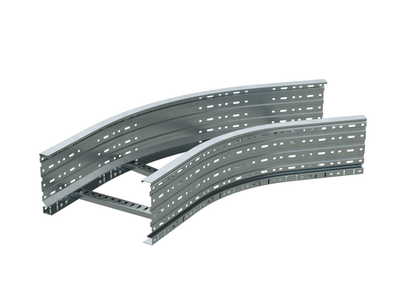

Угол лестничный 45 градусов 80x400, R660 | ULC684 DKC ДКС

Угол лестничный 45 градусов 80x400 R660 от DKC (ДКС), артикул ulc684, предназначен для создания плавных поворотов кабельной трассы в горизонтальной плоскости. Этот элемент системы U5 Combitech обеспечивает надежную прокладку кабелей в условиях ограниченного пространства, сохраняя целостность изоляции и упрощая монтаж.

Назначение и область применения

Угол лестничный 45 градусов 80x400 R660 используется для изменения направления кабельной трассы на 45° в горизонтальной плоскости. Применяется в системах U5 Combitech для прокладки силовых и контрольных кабелей на объектах с плотной компоновкой: промышленные цеха, энергообъекты, телекоммуникационные узлы, автоматизированные линии. Подходит для установки внутри помещений и на открытых площадках при соблюдении климатических условий.

Технические характеристики

• Угол поворота: 45°
• Габариты: ширина 400 мм, высота 80 мм
• Внутренний радиус изгиба: 600 мм
• Материал: сталь оцинкованная горячим способом по методу Сендзимира
• Толщина лонжерона: 1,5 мм
• Тип профиля: перфорированный, с открытым боковым профилем
• Цвет: серый
• Исполнение: без соединительных разъемов
• Огнестойкость: соответствует требованиям
• Климатическое исполнение: ОМ2 / У2 / УХЛ2 / ХЛ2 - допускает работу при температуре от –40C до +40C, в условиях повышенной влажности и запыленности
• Поддержка длинных участков: да - возможно использование в протяженных трассах без потери жесткости

Совместимость и монтаж

Угол лестничный 45 градусов 80x400 R660 совместим исключительно с лотками системы U5 Combitech, имеющими высоту борта 80 мм и ширину 400 мм. Монтаж выполняется путем выравнивания кромок с основными лотками и фиксации саморезами или болтами через перфорацию. Отсутствие соединительных разъемов требует точного выставления положения перед закреплением. Для удобства сборки рекомендуется использовать одинаковые типы крепежа, применяемые в остальных элементах системы U5 Combitech.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и механической прочности для кабельных систем. Оцинкование по методу Сендзимира гарантирует долговечную защиту от коррозии даже при воздействии агрессивной среды. Климатические классы ОМ2/У2/УХЛ2/ХЛ2 подтверждают соответствие ГОСТ 15150 и допускают эксплуатацию в помещениях с контролируемым микроклиматом, а также на территории с умеренным и холодным климатом.

Преимущества

• Плавный изгиб с радиусом 600 мм снижает риск повреждения кабелей при прокладке и последующем обслуживании
• Перфорация боковой стенки упрощает крепление кабелей и доступ к проводникам без демонтажа всего участка
• Низкий вес благодаря открытому профилю уменьшает нагрузку на несущую конструкцию
• Оцинковка по методу Сендзимира обеспечивает равномерное и долговечное покрытие, устойчивое к механическим повреждениям
• Решение «широкодиапазонное исполнение» позволяет использовать угол в трассах любой протяженности без усиления

Ограничения применения

• Не предназначена для вертикальных поворотов - только для горизонтального изменения направления
• Совместима только с лотками U5 Combitech 80×400; не подходит для других систем или размеров
• Отсутствие соединительных разъемов требует ручной точной регулировки при монтаже
• Не рекомендуется для использования в зонах с постоянным контактом с открытым огнем или химически активными жидкостями

Примеры использования

• Поворот трассы вокруг колонны в производственном цехе
• Обход препятствий (трубопроводов, воздуховодов) в серверной комнате
• Создание маршрутов для кабелей между этажами в многоэтажных зданиях при использовании комбинированных решений U5 Combitech
• Прокладка в местах с ограниченным свободным пространством - например, в технических коридорах или подпольях

Практические советы

• Проверьте совпадение габаритов (80×400 мм) с уже установленными лотками перед заказом - несоответствие исключает монтаж
• При монтаже используйте крепеж с антикоррозийным покрытием, чтобы не нарушить защиту оцинковки
• Для трасс с большим числом поворотов рассчитывайте суммарный радиус изгиба - минимальный радиус 600 мм должен соблюдаться на каждом участке
• При работе в условиях повышенной влажности (например, на улице или в сырых помещениях) дополнительно проверяйте герметичность кабельных выводов
• Угол лестничный 45 градусов 80x400 R660 от DKC (ДКС) - оптимальный выбор для модульных систем, где важны скорость сборки и долговечность
