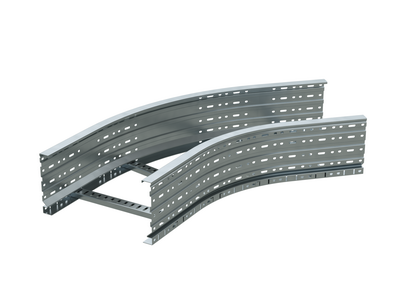

Угол лестничный 45 градусов 150x500 R=660мм горячеоцинкованный - ULC655HDZ ДКС

Угол лестничный 45 градусов 150x500мм, радиус изгиба 660мм, горячеоцинкованный - аксессуар системы U5 Combitech от DKC (ДКС), предназначенный для плавного изменения направления кабельной трассы под углом 45°. Артикул ulc655hdz обеспечивает надежную прокладку кабелей в сложных конструкциях, особенно там, где важны долговечность и минимальное механическое воздействие на провода.

Назначение и область применения

Угол лестничный 45 градусов 150x500мм, радиус изгиба 660мм, горячеоцинкованный используется для создания поворотов в кабельных трассах, выполненных из лотков системы U5 Combitech. Подходит для прокладки силовых, контрольных и коммуникационных кабелей в помещениях и на открытых площадках. Применяется в промышленных объектах, энергообъектах, транспортной инфраструктуре, где требуется изменить направление трассы без резких изгибов.

Технические характеристики

• Материал: сталь с горячим цинкованием - устойчивость к коррозии, срок службы до 30–50 лет
• Угол поворота: 45° - оптимальный для плавного перехода между участками трассы
• Размеры лотка: ширина 500 мм, высота 150 мм - совместим с лотками U5 Combitech таких же габаритов
• Внутренний радиус изгиба: 600 мм - обеспечивает безопасный изгиб кабелей без перегибов
• Толщина лонжерона: 1,5 мм - достаточная жесткость для нагрузок при заполнении лотка
• Тип профиля: перфорированный, открытый боковой профиль - удобство монтажа и вентиляции
• Цвет: серый - соответствует цвету основных элементов системы U5 Combitech
• Климатическое исполнение: ОМ1 / У1 / УХЛ(1,5) / ХЛ1 - работает при температуре от –60C до +40C, в условиях повышенной влажности и агрессивной среды
• Огнестойкость: да - не поддерживает горение, сохраняет целостность при нагреве
• Исполнение: без соединительного разъема - требует фиксации к смежным лоткам болтовым соединением

Совместимость и монтаж

Угол лестничный 45 градусов 150x500мм, радиус изгиба 660мм, горячеоцинкованный совместим исключительно с лотками системы U5 Combitech, имеющими высоту борта 150 мм и ширину 500 мм. Монтаж выполняется путем выравнивания кромок с соседними лотками и фиксации через перфорацию саморезами или болтами M8. Отсутствие соединительного разъема требует точного выставления положения перед затяжкой. Для обеспечения герметичности и прочности рекомендуется использовать комплектные крепежи от DKC.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и климатическому исполнению согласно ГОСТ 15150 и ГОСТ 15942. Горячее цинкование обеспечивает электрохимическую защиту стали, снижая риск возникновения коррозии даже при контакте с влагой. Наличие перфорации способствует естественной вентиляции, что снижает риск перегрева кабелей. Продукт не содержит токсичных материалов и безопасен при эксплуатации в закрытых и открытых зонах.

Преимущества

• Плавный изгиб с внутренним радиусом 600 мм минимизирует риск повреждения изоляции кабелей при протяжке
• Горячее цинкование гарантирует длительную защиту от коррозии - идеально для сырых помещений, наружных установок и химически активных сред
• Перфорация в боковых стенках упрощает крепление к конструкциям и позволяет легко модифицировать трассу
• Небольшой вес благодаря открытой конструкции снижает нагрузку на несущие элементы
• Поддержка широкого диапазона температур делает изделие пригодным для использования в суровых климатических условиях

Ограничения применения

• Не предназначен для использования с лотками других систем - несовместим с продукцией других производителей
• Отсутствие соединительного разъема требует дополнительного времени на сборку и точную регулировку
• Не рассчитан на механические удары или динамические нагрузки - не применяется в местах с частыми вибрациями без дополнительной амортизации
• Запрещено использование в средах с постоянным воздействием кислот, щелочей или растворов солей - цинк может разрушаться при экстремальных химических нагрузках

Примеры использования

• Поворот кабельной трассы в подвале промышленного здания с высокой влажностью
• Смена направления трассы на эстакаде при прокладке кабелей к насосным станциям
• Обход препятствий (колонн, трубопроводов) в технологическом корпусе с ограниченным пространством
• Прокладка кабелей в холодильных камерах и наружных распределительных пунктах

Практические советы

• При выборе угла проверьте соответствие габаритов: высота 150 мм и ширина 500 мм должны точно совпадать с лотками U5 Combitech
• Для продления срока службы в агрессивной среде допускается дополнительная обработка кромок антивандальным составом
• При прокладке кабелей используйте направляющие ролики - это снизит усилие на изгиб и предотвратит повреждение оболочки
• Не забудьте предусмотреть свободный доступ к месту соединения для последующего обслуживания
• При использовании в условиях сильного ветра или осадков - убедитесь, что все стыки плотно прилегают и не образуют капиллярных каналов для воды
