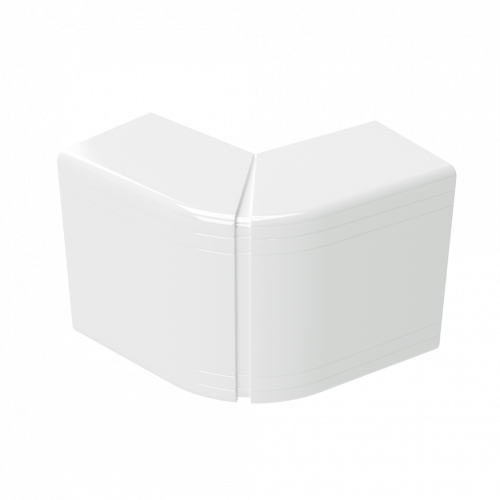

Угол для кабель-канала внешний изменяемый 70-120град. 25х30 NEAV DKC 01705 ДКС

Угол внешний изменяемый 70-120 градусов 25x30 мм от DKC (ДКС) - это встраиваемый аксессуар серии In-liner Classic для эстетичного оформления углов кабельных трасс, совместимый с коробами 25×30 мм. Его регулируемый угол позволяет адаптироваться под реальные условия монтажа, а пластиковая конструкция обеспечивает долговечность и безопасность.

Назначение и область применения

Угол внешний изменяемый 70-120 градусов 25x30 мм используется для перехода между двумя участками кабель-канала под переменным углом. Применяется там, где стена или перегородка не образуют идеального прямого угла - например, в старых зданиях, при монтаже на неровных поверхностях или при сложной трассировке проводки. Подходит для офисов, квартир, административных и промышленных объектов, где важна чистота линии и скрытый монтаж.

Технические характеристики

• Угол регулировки: 70–120° - позволяет точно подстроить форму под фактический угол стены
• Габариты: 25×30 мм - соответствует внутренним размерам коробов серии In-liner Classic
• Материал: бесгалогенный пластик - устойчив к возгоранию, не выделяет токсичных веществ при нагреве
• Степень защиты: IP40 - защищает от твердых частиц крупнее 1 мм, не предназначено для контакта с водой
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, температурой от −25C до +40C
• Количество вводов: 2 - два канала для входа/выхода кабелей
• Количество отсеков: 1 - одиночная камера для прокладки проводов
• Цвет: чисто-белый - гармонирует с корпусами серии In-liner Classic
• Способ установки: встраиваемый - фиксируется внутри кабель-канала, не выступает над поверхностью
• Перфорация: есть - возможность крепления саморезами через отверстия
• Симметричность: да - одинаковый профиль с обеих сторон, не требует ориентации

Совместимость и монтаж

Аксессуар совместим исключительно с коробами и мини-каналами серии In-liner Classic размером 25×30 мм. Не подходит для других форматов - даже близких по размеру, таких как 20×30 или 25×40.

Монтаж выполняется после укладки основных участков кабель-канала:

• Подгоните угол под нужный угол стены - он легко гнётся вручную в диапазоне 70–120°
• Вставьте угол внутрь двух смежных участков канала - он плотно фиксируется за счёт формы и упругости материала
• Закрепите с помощью саморезов через перфорацию, если требуется повышенная механическая устойчивость
• Не используйте силовые методы - избыточное давление может вызвать трещины в пластике

Безопасность и стандарты

Изделие изготовлено из бесгалогенного пластика, что соответствует экологическим нормам для помещений с высокими требованиями к безопасности (жилые дома, больницы, школы). Степень защиты IP40 гарантирует защиту от проникновения твёрдых предметов, но не является водонепроницаемой - не применять во влажных средах (ваннные комнаты, улица, подвалы с протечками).

Преимущества

• Регулируемый угол - решает проблему монтажа на неровных стенах без подрезки или замены элементов
• Встраиваемая форма - сохраняет ровную плоскость поверхности, не создаёт визуальных выпуклостей
• Симметричная конструкция - не требует запоминания “лево/право”, упрощает хранение и сборку
• Экологичный материал - безопасен для людей и окружающей среды, не содержит хлора и брома
• Перфорация - позволяет дополнительно закрепить угол, если нагрузка на кабель-канал выше обычной

Ограничения применения

• Не использовать вне помещений - IP40 не защищает от влаги, пыли и перепадов температур
• Не подходят для мест с постоянными вибрациями - пластик может со временем деформироваться
• Не рекомендуется для кабелей с большим радиусом изгиба - внутренний объём ограничен, не более 8–10 жил сечением до 1,5 мм2
• Не сочетается с другими сериями кабель-каналов - даже если размер совпадает, форма крепления отличается

Примеры использования

• Обрамление кабельной трассы в офисе по углу стены, где потолок и стена встречаются под 95°
• Соединение горизонтальной и вертикальной трассы в квартире, когда стена не перпендикулярна полу
• Монтаж в детских учреждениях - благодаря отсутствию острых краев и галогенов, безопасен для детей
• Скрытое проведение проводов в исторических зданиях с неровными стенами

Практические советы

• Перед монтажом проверьте точный угол стены - лучше всего использовать угломер, чтобы выбрать положение в диапазоне 70–120° заранее
• Если угол слишком тугой - слегка прогрейте его феном (не выше 60C), чтобы сделать пластик мягче
• Не снимайте защитную плёнку до окончательной сборки всей трассы - она предохраняет от царапин при транспортировке и монтаже
• При использовании в длинных трассах - комбинируйте этот угол с прямыми участками и соединителями серии In-liner Classic для равномерного распределения нагрузки
• Храните в сухом месте при температуре от 0C до +30C - длительное воздействие холода делает пластик хрупким
