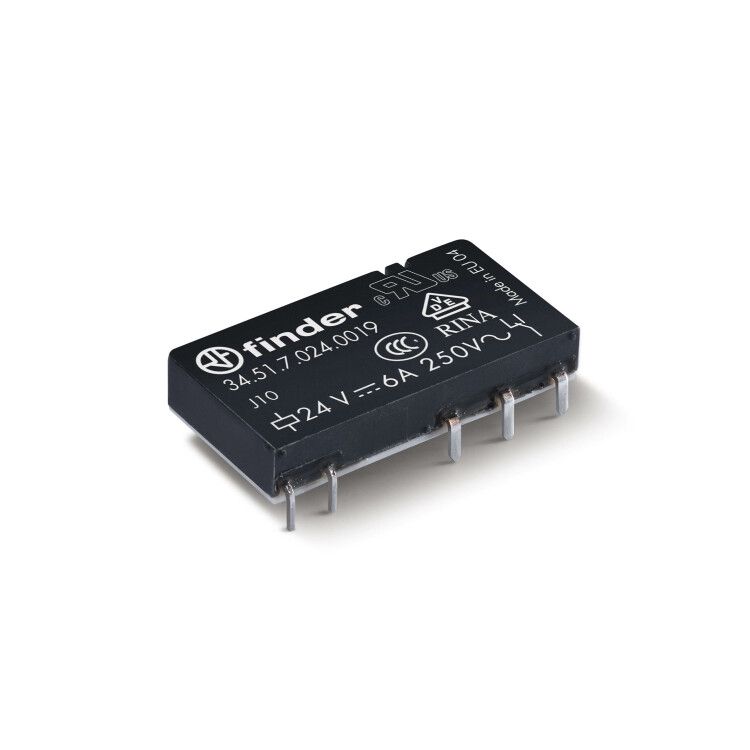

Ультратонкое электромеханическое реле; монтаж на печатную плату; 1CO 6A; контакты AgNi; катушка 12В DC (чувствит.) | 345170120019 Finder 34.51.7.012.0019

Электромеханическое реле Finder 34.51.7.012.0019 - ультратонкое промежуточное реле с одинарным контактами на 6 А, рассчитанное на управление постоянным током напряжением 12 В. Подходит для компактной установки на печатные платы в устройствах с ограниченным пространством. Благодаря высокой чувствительности и надёжному контакту из серебро-никеля, реле обеспечивает стабильное переключение даже при слабых сигналах управления.

Назначение и область применения

Реле Finder 34.51.7.012.0019 используется как промежуточное устройство для коммутации нагрузок малой и средней мощности в цепях постоянного тока. Применяется там, где важна компактность и точность: в автоматических системах управления, промышленной электронике, медицинских приборах, бытовой технике и автономных модулях. Ультратонкая форма позволяет размещать несколько реле на одной плате без увеличения габаритов устройства.

Технические характеристики

• Напряжение питания катушки: 12 В постоянного тока
• Номинальный ток контактов: 6 А
• Тип контакта: один нормально открытый (1CO), без нормально замкнутых
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения)
• Поляризация: свободная - работает с любым направлением тока
• Материал контактов: серебро-никель (AgNi) - устойчив к дуговым воздействиям и окислению
• Степень защиты: IP20 - защищено от прикосновений пальцами, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - предназначено для работы в помещениях с умеренным и холодным климатом, в условиях повышенной влажности до +40 C
• Способ монтажа: поверхностный монтаж на печатную плату (SMD/PTH)
• Подключение: разъёмное - выводы подходят для пайки в отверстия платы
• Корпус: пластиковый, плоский, компактный
• Соответствие стандартам: EN 60669-1, EN 60669-2-1

Совместимость и монтаж

Реле Finder 34.51.7.012.0019 совместимо с типичными технологиями сборки печатных плат: через-отверстие (THT) и частично с поверхностным монтажом (SMT) благодаря плоской форме. Для монтажа требуется пайка выводов в отверстия платы. Контактные выводы расположены в соответствии с классической расстановкой для реле серии 34 - проверьте шаг между выводами перед проектированием платы. Габариты позволяют использовать его в плотных компоновках, но учтите минимальный зазор вокруг корпуса для теплоотвода и доступа к паяльнику.

Безопасность и стандарты

Реле соответствует европейским стандартам безопасности EN 60669-1 и EN 60669-2-1, которые регламентируют требования к выключателям и реле для домашнего и аналогичного использования. Это гарантирует соответствие нормам по изолирующим свойствам, тепловой стойкости и механической прочности. Однако IP20 не обеспечивает защиту от пыли и брызг - не применяйте в сырых, пыльных или наружных условиях.

Преимущества

• Высокая чувствительность - требует мало энергии для срабатывания, идеально для микроконтроллерных систем с низким выходным током
• Контакты AgNi - долгий срок службы при переключении индуктивных нагрузок (например, катушек, двигателей)
• Ультратонкий корпус - экономия места на плате, возможность многоканальной реализации
• Плоский дизайн - удобен для встраивания в тонкие корпуса и модульные системы
• Свободная поляризация - не требует соблюдения полярности при подключении катушки

Ограничения применения

• Не предназначен для работы во внешних условиях - IP20 не защищает от влаги и пыли
• Использование вне температурного диапазона UHL4 (–25…+40 C) снижает надёжность
• Нет нормально замкнутых контактов - нельзя применить как переключатель “выкл./вкл.” без доработки схемы
• Не рекомендовано для коммутации сверхвысоких импульсных токов (>10 А кратковременно) - возможен износ контактов
• Не подходит для переменного тока - только постоянный ток 12 В

Примеры использования

• Управление реле-контактором от Arduino или Raspberry Pi
• Переключение нагревательных элементов в термостатах
• Коммутация световых индикаторов в панелях управления
• Автоматизация оборудования в медицинской аппаратуре
• Цифровые контроллеры в системах HVAC с низким потреблением

Практические советы

• При проектировании платы убедитесь, что трассировка под контакты имеет достаточную ширину для тока 6 А - используйте медные площадки минимум 0,8 мм2
• Для индуктивных нагрузок (катушки, двигатели) обязательно подключите демпферную цепь (диод или RC-цепь) параллельно контакту - продлит срок службы реле
• Проверьте посадочные отверстия на плате - они должны точно соответствовать шагу выводов реле (стандартный шаг для серии 34 - 5 мм)
• Не перегревайте при пайке - время пайки не более 3 секунд на каждый вывод при температуре ≤260 C
• При использовании нескольких реле на одной плате - размещайте их с зазором ≥5 мм для предотвращения взаимного влияния магнитных полей
