Ультратонкое электромеханическое реле; монтаж на печатную плату; 1CO 6A; контакты AgNi; катушка 24В DC (чувствит.) | 345170240019 Finder 34.51.7.024.0019

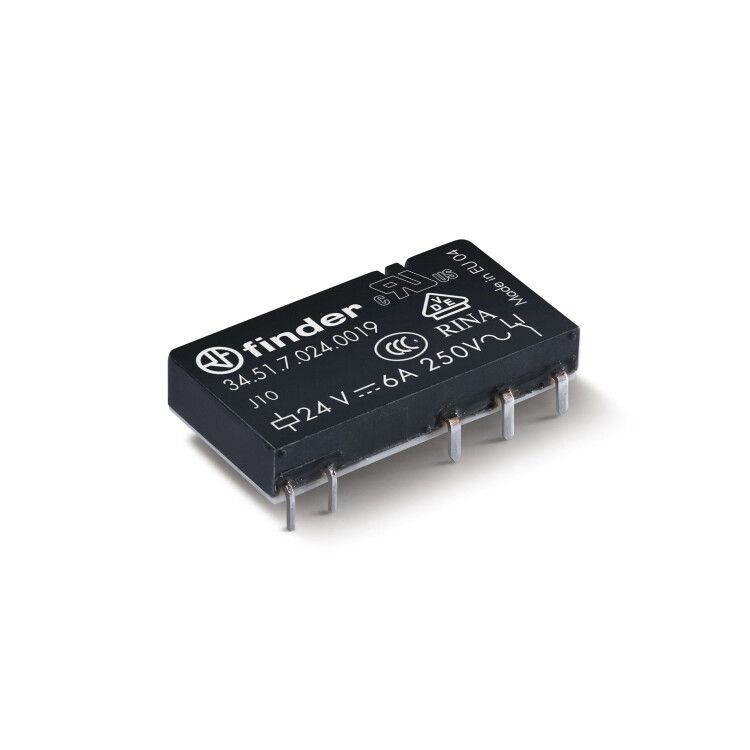

Электромеханическое реле Finder 34.51.7.024.0019 - ультратонкое промежуточное реле с одинарным контактом на 6 А, рассчитанное на управление постоянным током 24 В. Подходит для компактной установки на печатную плату в устройствах, где важна экономия места и надёжность коммутации. Модель из серии 34 от Finder сочетает высокую чувствительность катушки и прочный пластиковый корпус с защитой IP20.

Назначение и область применения

Реле Finder 34.51.7.024.0019 используется как промежуточное устройство для переключения слаботочных цепей в автоматических системах. Его основная задача - передавать сигнал от контроллера (например, микроконтроллера или PLC) к нагрузке большей мощности, не нагружая выходы управления. Применяется в промышленной автоматике, бытовых приборах, медицинском оборудовании, системах освещения и контроля.

Технические характеристики

• Напряжение катушки: 24 В постоянного тока (DC)
• Коммутируемый ток: до 6 А при напряжении до 250 В AC / 30 В DC
• Количество контактов: один нормально открытый (1CO)
• Тип контактов: серебро-никель (AgNi) - устойчивы к дуге и окислению
• Тип управления: моностабильное (возврат в исходное состояние после отключения питания)
• Способ монтажа: поверхностный монтаж на печатную плату (SMD)
• Подключение: штепсельное (разъёмное) - позволяет легко заменить реле без пайки
• Степень защиты: IP20 - защищено от прикосновений пальцами и крупными частицами, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +55 C, допустима повышенная влажность
• Материал корпуса: термостойкий пластик
• Поляризация: свободная - можно подключать любым способом, полярность не имеет значения
• Нормативы: соответствует EN 60669-1 и EN 60669-2-1

Совместимость и монтаж

Реле Finder 34.51.7.024.0019 совместимо с типовыми печатными платами, имеющими гнездо под стандартный 8-контактный разъём. Для монтажа достаточно вставить реле в паяльное гнездо - никаких дополнительных креплений не требуется. Разъёмное подключение позволяет менять реле без пайки, что удобно при обслуживании и ремонте. Убедитесь, что шаг выводов на плате соответствует 2,5 мм - таково расстояние между контактами этого реле. Не используйте с паяльником выше 260 C более 5 секунд - риск повреждения внутренних элементов.

Безопасность и стандарты

Реле соответствует европейским стандартам безопасности EN 60669-1 и EN 60669-2-1, которые регламентируют требования к коммутационным устройствам. Сертификация гарантирует безопасность при работе с напряжением до 250 В переменного тока и 30 В постоянного тока. Класс защиты IP20 обеспечивает базовую защиту от случайного прикосновения, но не предназначен для работы во влажной среде или в условиях пыли.

Преимущества

• Ультратонкая конструкция - занимает минимум места на плате, идеально для плотной компоновки
• Высокочувствительная катушка 24 В DC - требует малого тока возбуждения, снижает нагрузку на управляющие схемы
• Контакты AgNi - долгий срок службы даже при частых включениях и небольших импульсных нагрузках
• Штепсельное подключение - возможность замены без пайки, снижает время ремонта
• Свободная поляризация - упрощает сборку и исключает ошибки при подключении

Ограничения применения

• Не предназначено для работы в условиях повышенной запылённости, влаги или агрессивных сред - IP20 недостаточно для таких условий
• Не рекомендуется для коммутации индуктивных нагрузок свыше 6 А - возможна эрозия контактов
• Не подходит для монтажа вручную через отверстия (THT); только SMD-тип
• При температурах ниже −25 C или выше +55 C возможны отказы - соблюдайте класс УХЛ4
• Не использовать в цепях с высокими пиковыми токами (пусковые токи двигателей, ламп накаливания) без дополнительной защиты

Примеры использования

• Управление реле в PLC-системах для включения насосов, клапанов, световых индикаторов
• Переключение нагрузки в бытовых автоматах - стиральные машины, кофе-машины, системы отопления
• Интерфейсы между микроконтроллерами (Arduino, STM32) и внешними устройствами (реле, соленоиды)
• Аппаратура для медицины - аналитические приборы, системы контроля температуры

Практические советы

• При проектировании платы учтите зазор между контактами - минимальное расстояние 3 мм для избежания пробоя
• Для длительной работы с близкими к предельному значению токами (5–6 А) предусмотрите принудительное охлаждение или теплоотводящие площадки на плате
• Проверьте соответствие напряжения катушки - использование 12 В вместо 24 В приведёт к ненадёжному срабатыванию; 36 В - к перегреву и выходу из строя
• При использовании в цепях с индуктивностью (катушки, двигатели) обязательно применяйте демпферную цепь (диод или RC-цепь) параллельно нагрузке
• Храните реле в сухом месте - влага может вызвать коррозию контактов даже при неработающем состоянии
