Выключатель дифференциальный (УЗО) DV (селективный) 2п 40А 300мА тип AC AVERES | rccb-2-40-300-s-av EKF

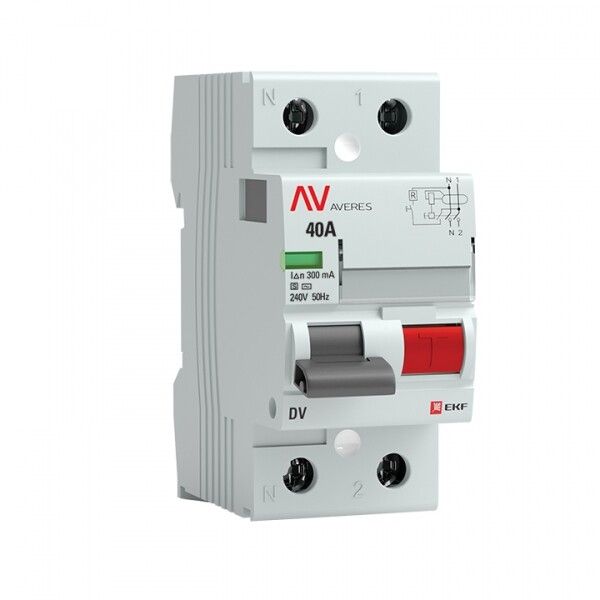

Выключатель дифференциальный (УЗО) 2 полюса 40 А 300 мА тип AC, S, DV электромеханический от EKF серии AVERES предназначен для защиты людей от поражения электрическим током и предотвращения возгораний, вызванных утечками тока. Это надёжное электромеханическое устройство с селективной защитой и кратковременной задержкой срабатывания, подходящее как для бытовых, так и для промышленных сетей.

Назначение и область применения

УЗО защищает от опасных утечек тока, которые могут возникнуть при повреждении изоляции, случайном прикосновении к токоведущим частям или старении оборудования. Он не защищает от перегрузок и КЗ - эти функции выполняют автоматические выключатели, которые должны использоваться вместе с этим УЗО. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры.

Технические характеристики

• Номинальный ток: 40 А - позволяет подключать нагрузку до 9,2 кВт при 230 В
• Дифференциальный ток срабатывания: 300 мА (0,3 А) - чувствителен к утечкам выше этого значения
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартный для большинства бытовых и промышленных систем)
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть
• Номинальное напряжение изоляции: 660 В - обеспечивает безопасную работу при высоких переходных напряжениях
• Номинальная отключающая способность: 10 кА - выдерживает большие токи КЗ без выхода из строя
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения
• Частота: 50 Гц - оптимизирован для российских и европейских сетей
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от пыли и влаги; требует установки внутри закрытого щита
• Рабочая температура: от -10C до +50C - подходит для неотапливаемых помещений, но не для улицы
• Сечение провода: 1–25 мм2 - совместим с медными и алюминиевыми жилами
• Модульная ширина: 2 модуля - занимает 36 мм в щите
• Глубина монтажа: 50 мм - требуется свободное пространство за DIN-рейкой
• Способ монтажа: на DIN-рейку - стандартный для современных щитов
• Селективная защита: да - возможность координации с другими УЗО в многоуровневой системе
• Кратковременная задержка срабатывания: да - предотвращает ложные срабатывания при краткосрочных утечках (например, при запуске двигателей)
• Степень загрязнения: 2 - допустимо использование в помещениях со средним уровнем пыли и влажности
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата, в условиях повышенной влажности

Совместимость и монтаж

УЗО устанавливается на DIN-рейку в распределительном щите. Обязательно сочетание с автоматическим выключателем на 40 А или ниже - он обеспечит защиту от перегрузки и КЗ. Максимальное сечение подключаемых проводов - 25 мм2, минимальное - 1 мм2. Клеммы имеют защитные шторки, что снижает риск случайного прикосновения при монтаже. Для правильного подключения соблюдайте полярность: вход L/N сверху, выход снизу. Убедитесь, что глубина щита минимум 50 мм. Устройство совместимо с любыми аксессуарами серии AVERES - например, с фиксаторами, сигнализацией или дистанционным управлением.

Безопасность и стандарты

Выключатель дифференциальный соответствует международному стандарту IEC 61008 и российскому ГОСТ Р 50030. Произведён в соответствии с требованиями безопасности для устройств класса II. Наличие кратковременной задержки и селективности делает его пригодным для сложных систем, где важно избежать массового отключения. Сертифицирован для работы в зонах со степенью загрязнения 2 - то есть в обычных помещениях без постоянного воздействия пыли, влаги или химических паров.

Преимущества

• Электромеханическая конструкция - работает даже при отсутствии напряжения питания, в отличие от электронных аналогов
• Селективность и задержка срабатывания - исключают ложные отключения при пуске мощных устройств
• Окно реального состояния контактов - наглядно показывает, разомкнуты ли контакты, даже после срабатывания
• Защитные шторки на клеммах - снижают риск травм при обслуживании
• Литая лицевая панель - прочнее, чем пластиковые корпуса, устойчива к механическим повреждениям
• Окно для маркировки - удобно для идентификации цепи в щите
• Поддержка дополнительных аксессуаров - можно расширить функциональность (например, добавить дистанционное отключение)

Ограничения применения

• Не применяется вне закрытых щитов - IP20 не защищает от воды, пыли и внешних воздействий
• Не защищает от постоянного тока утечки - не подходит для систем с выпрямителями, LED-драйверами, ИБП
• Не заменяет автоматический выключатель - обязательно нужен дополнительный аппарат для защиты от перегрузки и КЗ
• Не рекомендован для установки в местах с температурой ниже -10C или выше +50C - возможны отказы
• Не предназначен для трёхфазных сетей - только для однофазных 230 В

Примеры использования

• Щит этажный в многоквартирном доме - защита группы розеток на кухне и в ванной
• Производственный участок - защита линии станков с асинхронными двигателями (задержка предотвращает ложные срабатывания при пуске)
• Автомобильный сервис - питание зарядных устройств и диагностического оборудования
• Складские помещения - освещение и розетки в неотапливаемом ангаре

Практические советы

• Выбирая УЗО, проверьте, чтобы автомат перед ним был на 40 А или меньше - иначе защита будет некорректной
• Избегайте установки рядом с источниками тепла - перегрев снижает срок службы
• При монтаже используйте провода сечением не менее 2,5 мм2 для нагрузки 40 А - это соответствует нормам ПУЭ
• Обязательно помечайте цепь через окно на лицевой панели - это экономит время при аварийном отключении
• Тестируйте устройство кнопкой «T» ежемесячно - особенно в промышленных условиях
• Если планируете групповое применение нескольких УЗО - выбирайте селективные модели типа S, как этот, чтобы избежать массового отключения
• Для долгой службы не допускайте попадания влаги внутрь щита - даже при IP20 уровень влажности влияет на контактные группы
