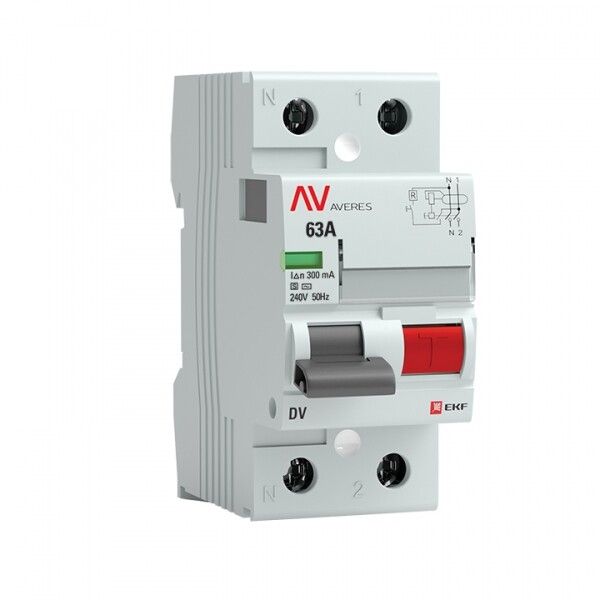

Выключатель дифференциальный (УЗО) DV (селективный) 2п 63А 300мА тип AC AVERES | rccb-2-63-300-s-av EKF

Выключатель дифференциальный (УЗО) 2 полюса 63 А 300 мА тип AC, S, DV электромеханический от бренда EKF, серия AVERES — это надёжное устройство для защиты людей от удара током и предотвращения пожаров, вызванных утечками электричества. Подходит для установки в бытовых и промышленных распределительных щитах.

Назначение и область применения

Этот УЗО защищает от поражения электрическим током при случайном прикосновении к повреждённой изоляции или металлическим частям оборудования, находящимся под напряжением. Также он предотвращает возгорание, вызванное длительными утечками тока, которые не срабатывают на обычные автоматы. УЗО не защищает от перегрузок и КЗ — для этого требуется параллельная установка автоматического выключателя. Применяется в жилых домах, офисах, производственных помещениях, на объектах с высокой влажностью или повышенным риском повреждения проводки.

Технические характеристики

• Номинальный ток: 63 А — позволяет подключать мощную нагрузку, например, группы розеток, нагревательных приборов или станков.
• Дифференциальный ток: 300 мА — чувствителен к утечкам свыше 0,3 А, что соответствует требованиям для противопожарной защиты (не для защиты человека — для этого нужен 30 мА).
• Тип тока утечки: AC — реагирует только на переменный ток утечки, не срабатывает на постоянный или импульсный.
• Номинальное напряжение: 230 В — рассчитан на однофазную сеть 220–240 В.
• Количество полюсов: 2 — коммутирует фазу и ноль одновременно, обеспечивает полное отключение цепи.
• Отключающая способность: 10 кА — выдерживает большие токи КЗ, снижает риск выхода устройства из строя при аварии.
• Изоляционное напряжение: 660 В — безопасно работает даже при кратковременных скачках напряжения.
• Импульсное выдерживаемое напряжение: 4 кВ — устойчив к грозовым и коммутационным перенапряжениям.
• Рабочий диапазон температур: -10…+50 °C — подходит для установки в неотапливаемых помещениях, на улице внутри щита.
• Степень защиты IP20 — защищён от прикосновений пальцами и крупными предметами, но не от воды и пыли; требует установки в закрытом щите.
• Сечение провода: 1–25 мм² — совместим с большинством медных кабелей, используемых в силовых цепях.
• Частота: 50 Гц — предназначено для сетей России и стран СНГ.
• Ширина: 2 модуля — занимает минимальное место на DIN-рейке.
• Глубина монтажа: 50 мм — важно учитывать при проектировании глубины щита.
• Срок гарантии: 10 лет — один из самых длинных в классе аналогичных устройств.

Совместимость и монтаж

УЗО монтируется на стандартную DIN-рейку шириной 35 мм. Совместим со всеми популярными сериями автоматических выключателей, если соблюдается координация по току и времени. Для работы необходима пара: УЗО + автоматический выключатель (например, EKF PROxima или AVERES B). Монтаж выполняется без инструментов — зажимы клемм позволяют затянуть провода руками, но рекомендуется проверить момент затяжки отверткой. Наличие защитных шторок на клеммах исключает случайное прикосновение к токоведущим частям во время монтажа. Возможна дополнительная комплектация: можно установить сигнализатор положения, дистанционное управление или тестовые кнопки.

Безопасность и стандарты

Соответствует международному стандарту IEC 61008 и российскому ГОСТ Р 50030. Сертифицирован для использования в условиях климатического исполнения УХЛ4 — то есть в регионах с умеренным и холодным климатом, в том числе с возможностью конденсации влаги. Электромеханическая конструкция не зависит от внешнего питания — срабатывает даже при отсутствии напряжения в сети, что делает её более надёжной, чем электронные аналоги.

Преимущества

• Электромеханический принцип действия — работает без батареек и электроники, отказоустойчив в экстренных ситуациях.
• Селективная защита с кратковременной задержкой — не срабатывает при краткосрочных утечках (например, при запуске двигателей), сохраняя питание других цепей.
• Окно реального состояния контактов — видно, разомкнуты ли контакты, даже если рычаг находится в положении “ON” (полезно при диагностике).
• Защитные шторки на клеммах — предотвращают доступ к токоведущим частям после установки.
• Литая лицевая панель — прочнее, чем пластиковые корпуса, не трескается при ударах.
• Окно для маркировки — удобно для идентификации цепи в щите без необходимости наклеивать этикетки.
• Полный набор аксессуаров — возможность доработки под специальные задачи (например, удалённое управление).

Ограничения применения

• Не предназначен для защиты человека от поражения током — для этого нужны УЗО с дифференциальным током 10–30 мА. Этот аппарат (300 мА) используется только для противопожарной защиты.
• Не реагирует на постоянный ток утечки — не подходит для систем с выпрямителями, LED-драйверами, солнечными панелями.
• IP20 — нельзя устанавливать вне закрытого щита, особенно в сырых местах (баня, подвал без герметизации).
• Требует обязательного сочетания с автоматическим выключателем — сам по себе не защищает от перегрузок и КЗ.
• Не рекомендован для цепей с высоким уровнем помех (частотные преобразователи, сварочные аппараты) без дополнительных фильтров.

Примеры использования

• Щит этажный в многоквартирном доме — защита всей квартиры от пожара из-за старой проводки.
• Производственный участок — защита групп розеток для станков, где возможно повреждение кабелей.
• Складские помещения — предотвращение возгорания при пробое изоляции на освещении или нагревательных приборах.
• Объекты с длительно работающим оборудованием — тепловые насосы, системы вентиляции, где малые утечки накапливаются и становятся опасными.

Практические советы

• Выбирая УЗО, всегда проверяйте соответствие номинала автомата — он должен быть равен или меньше 63 А.
• При монтаже не перепутайте вход и выход — фаза и ноль должны подходить к верхним клеммам, как указано на корпусе.
• Проверьте срабатывание кнопкой “T” сразу после установки — это обязательная процедура.
• Если в щите много УЗО, используйте селективность — этот аппарат подходит для главного ввода, а более чувствительные (30 мА) — для отдельных групп.
• Не устанавливайте рядом с источниками сильных магнитных полей — это может вызвать ложные срабатывания.
• Для помещений с высокой влажностью (бассейны, баня) применяйте УЗО с IP44 и дифтоком 30 мА — этот модель не подходит.
