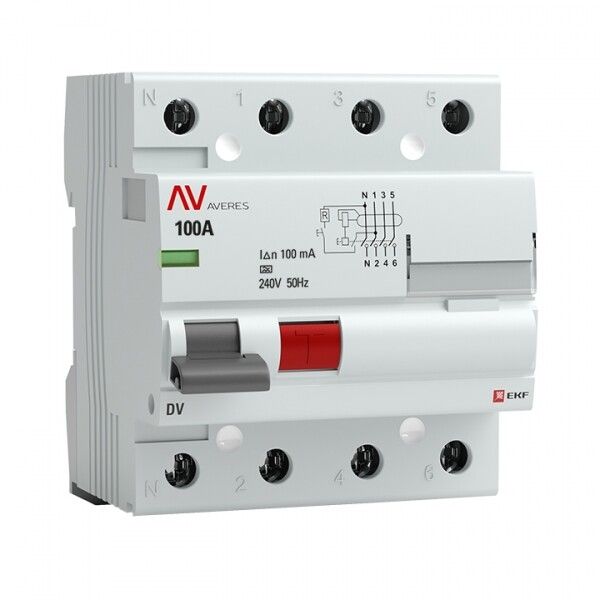

Выключатель дифференциальный (УЗО) DV 4п 100А 100мА тип A AVERES | rccb-4-100-100-a-av EKF

Выключатель дифференциального тока (УЗО) 4 полюса 100А 100мА тип A электромеханическое от бренда EKF, серия AVERES - это надёжное устройство для защиты людей от удара током и предотвращения пожаров, вызванных утечками электричества. Подходит для установки в распределительных щитах жилых домов, офисов и промышленных объектов.

Назначение и область применения

Этот УЗО защищает от поражения электрическим током при случайном прикосновении к повреждённой изоляции или металлическим частям оборудования, оказавшимся под напряжением. Также он предотвращает возгорание, вызванное длительными утечками тока, которые могут прогревать провода и изоляцию. Устройство работает исключительно с переменным током (AC) и предназначено для использования в сетях с напряжением до 400 В. Применяется в бытовых и промышленных системах - например, на входе в щиты многоквартирных домов, на участках питания станков, насосов, конвейеров и другого оборудования с высокой нагрузкой.

Технические характеристики

• Номинальный ток: 100 А - позволяет коммутировать мощные нагрузки, подходящий для главных вводов и крупных групповых линий.
• Дифференциальный ток: 100 мА (0,1 А) - чувствительность к утечкам, достаточная для защиты людей и оборудования; срабатывает при малейших утечках, опасных для жизни.
• Тип устройства: Type A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных преобразователей частоты, светодиодных драйверов, зарядных устройств).
• Количество полюсов: 4 - обеспечивает защиту всех фаз и нулевого провода одновременно, что важно для трёхфазных сетей с общим нулём.
• Номинальное напряжение: 400 В - соответствует стандартным трёхфазным сетям 230/400 В.
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь даже при максимальном КЗ в зоне своей защиты.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения, таким как грозовые импульсы.
• Степень защиты IP20: защищён от доступа пальцев и твёрдых предметов, но не предназначен для работы во влажных или запылённых условиях вне щита.
• Рабочая температура: от -10C до +50C - подходит для установки в неотапливаемых помещениях, таких как технические этажи или производственные площадки.
• Частота: 50 Гц - оптимизирован для российских и европейских сетей.
• Ширина по модулям: 4M - занимает стандартную ширину в распределительном щите.
• Сечение проводов: 1–25 мм2 - совместим с медными проводниками большинства применяемых сечений.
• Напряжение изоляции Ui: 660 В - повышенная изоляция между контактами и корпусом для безопасности при высоких перенапряжениях.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата с возможностью колебаний температур и влажности.

Совместимость и монтаж

УЗО устанавливается на DIN-рейку типа 35 мм, стандартную для всех современных распределительных щитов. Монтаж требует свободного места глубиной минимум 50 мм - учтите это при выборе корпуса щита. Обязательно используйте УЗО вместе с автоматическим выключателем на 100 А - само устройство не защищает от перегрузок и КЗ. Подключение выполняется согласно схеме на корпусе: входные провода - сверху, выходные - снизу. Ноль обязательно проходит через УЗО, иначе устройство не будет работать. На клеммы можно заводить провода сечением от 1 до 25 мм2 - рекомендуется использовать наконечники для многожильных проводов. Есть возможность дополнительной комплектации: например, установка сигнализатора срабатывания или механического указателя положения.

Безопасность и стандарты

УЗО соответствует требованиям международного стандарта IEC 61008 и российского ГОСТ Р 50030. Это гарантирует соответствие уровня безопасности, тестирования и надёжности. Конструкция имеет защитные шторки на клеммах - предотвращают случайное прикосновение к токоведущим частям при обслуживании. Литая лицевая панель и окно реального состояния контактов позволяют визуально контролировать, находится ли устройство в рабочем состоянии. Все материалы соответствуют нормам горючести и термостойкости.

Преимущества

• Электромеханическая конструкция - работает без внешнего питания, сохраняет функциональность даже при отключении нуля или аварии сети.
• Высокая устойчивость к импульсным токам (10 кА) - снижает риск отказа после грозового разряда или включения мощных двигателей.
• Окно для маркировки цепи - удобно для идентификации группы защиты в сложных щитах.
• Защитные шторки на клеммах - обеспечивают безопасность при работе рядом с щитом.
• Долгий срок службы - гарантия 120 месяцев (10 лет) подтверждает качество сборки и материалов.

Ограничения применения

• Не применяется в сетях с постоянным током - только для переменного тока AC.
• Не защищает от перегрузок и коротких замыканий - обязательна параллельная установка автомата.
• IP20 не допускает установку в сырых местах, на улице или в пыльных цехах без дополнительной защиты корпуса.
• Не рекомендован для использования в системах TN-C - требуется переход на TN-S или TT для корректной работы.
• При использовании с частотными преобразователями или ИБП возможны ложные срабатывания - проверьте совместимость оборудования.

Примеры использования

• Главный ввод в квартире или доме с трёхфазным питанием - защита всей электросети.
• Щит на производстве: защита линий питания станков с ЧПУ, сварочных аппаратов, насосов.
• Объекты с большим числом электроники: серверные комнаты, медицинские кабинеты, лаборатории - где есть много устройств с выпрямителями.
• Жилые дома с электрокотлами, тепловыми насосами, индукционными плитами - всё оборудование создаёт пульсирующие утечки, которые Type A точно фиксирует.

Практические советы

• Выбирая УЗО, всегда проверяйте, чтобы автоматический выключатель перед ним имел такой же или меньший номинальный ток - иначе защита будет некорректной.
• При монтаже соблюдайте полярность: L1-L2-L3-N на входе, аналогично на выходе. Перепутанный ноль - причина отказа устройства.
• Проверяйте работу кнопкой “T” ежемесячно - это единственный способ убедиться, что механизм не заклинил.
• Если УЗО часто срабатывает без видимой причины - проверьте изоляцию проводов, наличие старых приборов с утечками или неправильно подключённый PEN-провод.
• Для больших щитов с несколькими УЗО используйте маркировочные этикетки - так легче найти проблемную цепь при срабатывании.
