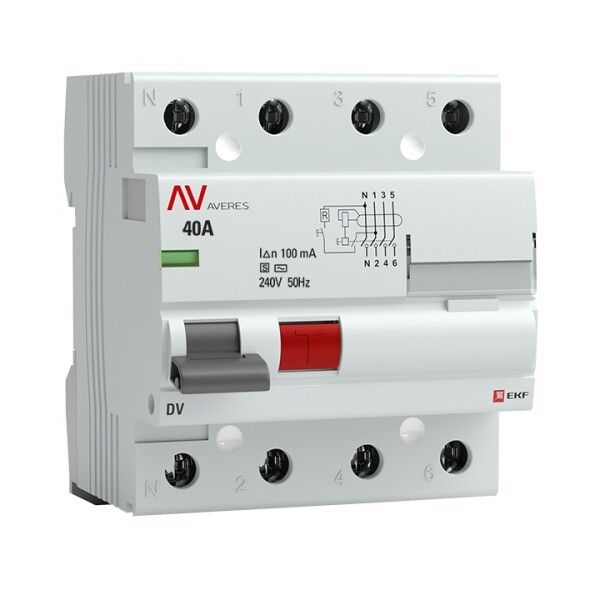

Выключатель дифференциальный (УЗО) DV (селективный) 4п 40А 100мА тип AC AVERES | rccb-4-40-100-s-av EKF

Выключатель дифференциальный (УЗО) 4 полюса 40 А 100 мА тип S (селективный) электромеханическое от бренда EKF, серия AVERES - это надёжное устройство для защиты людей и оборудования от утечек тока в трёхфазных сетях 400 В. Подходит для промышленных объектов и бытовых систем, где требуется селективная отсечка с задержкой.

Назначение и область применения

Этот УЗО защищает от поражения электрическим током при прикосновении к повреждённой изоляции или металлическим частям оборудования, находящимся под напряжением. Также предотвращает возгорание, вызванное длительными утечками тока, которые могут развиваться в КЗ. Устройство применяется в трёхфазных сетях 400 В - например, на входе в распределительные щиты производственных участков, котельных, торговых центров, жилых домов с мощным оборудованием. Обязательно используется в паре с автоматическим выключателем, так как сам по себе не защищает от перегрузок и КЗ.

Технические характеристики

• Номинальный ток: 40 А - допустимый постоянный ток через устройство
• Дифференциальный ток срабатывания: 100 мА - чувствительность к утечкам, достаточная для защиты от пожара, но не слишком реактивная для сложных нагрузок
• Тип тока утечки: переменный (AC) - реагирует только на синусоидальные утечки, не на импульсные или постоянные
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно
• Номинальная отключающая способность: 10 кА - выдерживает высокий ток КЗ без выхода из строя
• Номинальное напряжение: 400 В / изоляция: 660 В - работает в сетях до 400 В, с запасом по изоляции
• Частота: 50 Гц - предназначено для стандартных сетей России и Европы
• Селективная защита: да - имеет кратковременную задержку срабатывания (до 130 мс), что позволяет координироваться с другими УЗО ниже по цепи
• Номинальное импульсное выдерживаемое напряжение: 4000 кВ - устойчив к грозовым и коммутационным скачкам напряжения
• Сечение провода: 1–25 мм2 - подходит для медных и алюминиевых жил
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от пыли и влаги; требует установки в закрытом щите
• Рабочая температура: -10…+50 C - подходит для помещений с нормальным микроклиматом
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях повышенной влажности и колебаний температур, характерных для неотапливаемых помещений
• Ширина: 4 модуля - занимает 72 мм на DIN-рейке
• Глубина монтажа: 50 мм - минимальный зазор для установки в щитке
• Степень загрязнения: 2 - допустимо наличие непроводящей пыли, но не токопроводящих отложений
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

УЗО совместимо со всеми стандартными DIN-рейками 35 мм. Монтируется в распределительном щите рядом с автоматом на 40 А, который обеспечивает защиту от перегрузки и КЗ. Нулевой проводник подключается к клемме N, фазы - к L1, L2, L3. Все клеммы имеют защитные шторки, исключающие случайное прикосновение. Для правильной работы важно соблюдать полярность подключения нуля - он не должен проходить через другие устройства, кроме этого УЗО. Присутствует возможность дополнительной комплектации: можно установить блоки сигнализации, дистанционного отключения или тестирования.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 61008 и российскому ГОСТ Р 50030. Соответствие гарантирует проверенные параметры срабатывания, долговечность и безопасность. Электромеханическая конструкция (без электроники) делает его работоспособным даже при отсутствии питания - важное преимущество в аварийных ситуациях. Сертифицирован для использования в помещениях с уровнем загрязнения 2 и климатическом исполнении УХЛ4.

Преимущества

• Электромеханический принцип действия - не зависит от внешнего питания, работает при любых условиях сети
• Селективность типа S - снижает риск ложных отключений в многоступенчатых системах, сохраняет питание на других контурах
• Высокая отключающая способность (10 кА) - надёжно выдерживает пробои в силовой сети
• Окно реального положения контактов - наглядно показывает, разомкнуты ли контакты, даже после срабатывания
• Защитные шторки на клеммах - минимизируют риск травм при обслуживании
• Литая лицевая панель - прочная, не деформируется, легко моется
• Окно для маркировки - удобно для идентификации цепи в щите
• Гарантия 10 лет - один из самых длинных сроков в классе

Ограничения применения

• Не предназначен для защиты от постоянного тока утечки - не подходит для систем с выпрямителями, светодиодными драйверами, ИБП
• Не защищает от перегрузок и КЗ - обязательно нужен автоматический выключатель на 40 А перед этим УЗО
• IP20 - нельзя устанавливать вне закрытого щита, особенно во влажных или пыльных местах
• Работает только при наличии нуля - не подходит для IT-систем без заземления
• Не рекомендован для цепей с высоким уровнем помех (например, частотные преобразователи) - возможны ложные срабатывания

Примеры использования

• Главный входной УЗО в промышленном щите с несколькими группами освещения, станков и конвейеров
• Щитовая на этаже многоквартирного дома с теплыми полами, насосами и кондиционерами
• Распределительный щит котельной с трёхфазными котлами и насосами
• Объекты с большим числом электроприборов, где необходима координация защиты по уровням (селективность)

Практические советы

• Выбирая этот УЗО, убедитесь, что автомат перед ним имеет такой же номинал - 40 А. Разница в номиналах может привести к некоординации защиты.
• При монтаже не используйте перемычки между нулевыми шинами - ноль должен идти только через УЗО, иначе срабатывание будет ложным.
• Проверяйте работу кнопкой “T” ежемесячно - она моделирует утечку и проверяет механическую часть устройства.
• Для сложных объектов с множеством УЗО используйте селективную цепочку: основной - тип S (это устройство), ответвления - тип AC 30 мА.
• При установке в холодном помещении (ближе к -10 C) давайте устройству адаптироваться к температуре 1–2 часа до первого включения.
• Серия AVERES от EKF - одна из немногих, где доступны аксессуары: заказывайте блоки сигнализации заранее, чтобы не менять весь щит позже.
