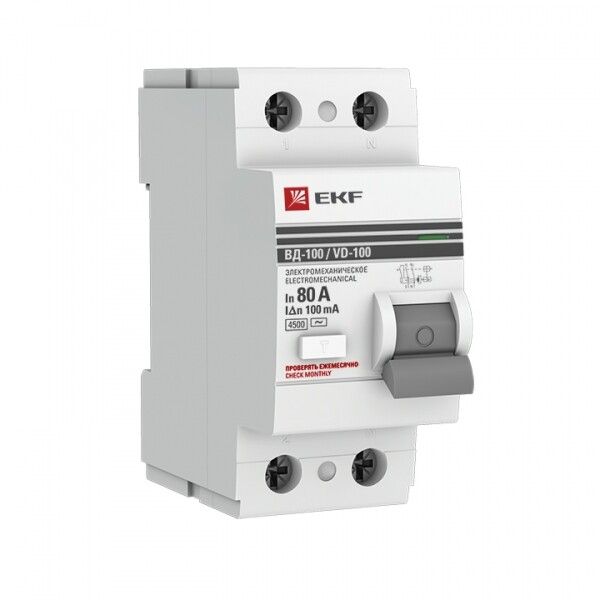

Выключатель дифференциальный (УЗО) ВД-100 2п 80А 100мА (тип АС) PROximа | elcb-2-80-100-em-pro EKF (замена - E1026M80100)

Выключатель дифференциального тока (УЗО) ВД-100 2П 80А 100мА тип AC электромеханический от EKF PROxima предназначен для защиты людей от поражения электрическим током и предотвращения пожаров, вызванных утечками тока. Это надёжное устройство, подходящее как для бытовых, так и для промышленных сетей.

Назначение и область применения

УЗО ВД-100 защищает от опасных утечек тока, которые могут возникнуть при повреждении изоляции, контакте с металлическими частями оборудования или случайном прикосновении к оголённым проводам. Он не защищает от перегрузок и КЗ - эти функции выполняют автоматические выключатели, которые должны использоваться вместе с этим УЗО. Применяется в распределительных щитах жилых домов, офисов, производственных цехов, на объектах с высокой влажностью или повышенной нагрузкой.

Технические характеристики

• Номинальный ток: 80 А - выдерживает постоянную нагрузку до этого значения
• Дифференциальный ток срабатывания: 100 мА - отключается при утечке свыше 100 миллиампер
• Тип чувствительности: AC - реагирует только на переменный ток утечки (типичен для бытовой техники и освещения)
• Номинальное напряжение: 230 В - рассчитан на однофазные сети 220–240 В
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при КЗ до этой величины
• Изоляционное напряжение: 660 В - обеспечивает безопасную работу при кратковременных скачках напряжения
• Импульсное выдерживаемое напряжение: 4000 В - устойчив к грозовым и коммутационным перенапряжениям
• Частота: 50 Гц - оптимизирован для российских сетей
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Рабочая температура: от -10C до +50C - работает в большинстве помещений, но не на улице
• Сечение проводов: 1–25 мм2 - подходит для медных проводов от 1 до 25 квадратных миллиметров
• Ширина по модулям: 2 М - занимает два стандартных модуля на DIN-рейке
• Глубина монтажа: 74 мм - требуется место в щите глубиной минимум 74 мм
• Способ монтажа: на DIN-рейку - стандартный крепёж для электрощитов
• Климатическое исполнение: УХЛ4 - предназначено для эксплуатации в помещениях с умеренным и холодным климатом, включая неотапливаемые зоны

Совместимость и монтаж

УЗО ВД-100 устанавливается на DIN-рейку в распределительном щите. Обязательно сочетание с автоматическим выключателем на 80 А или ниже - он обеспечит защиту от перегрузки и КЗ. Подключение проводов: вход - сверху, выход - снизу. Соблюдайте полярность: фаза и ноль подключаются строго в соответствии с маркировкой. Минимальное сечение провода - 1 мм2, максимальное - 25 мм2. Не допускается использование многожильных проводов без наконечников. Убедитесь, что в щите достаточно места по глубине (74 мм) и ширине (2 модуля).

Безопасность и стандарты

УЗО ВД-100 соответствует требованиям ГОСТ Р 51329-2013 (эквивалент МЭК 61543-1995). Соответствует нормам безопасности для защиты жизни и имущества. Электромеханическая конструкция гарантирует работу даже при отсутствии напряжения питания - важное преимущество перед электронными аналогами. Сертифицирован для использования в системах TN-S, TN-C-S, TT.

Преимущества

• Электромеханический принцип действия - работает без внешнего питания, надёжнее в аварийных ситуациях
• Высокая отключающая способность (4,5 кА) - подходит для мощных объектов
• Поддержка селективного исполнения - позволяет организовать многоступенчатую защиту без ложных срабатываний
• Длинная гарантия - 84 месяца (7 лет) - подтверждает качество сборки и материалов
• Совместимость с сериями EKF PROxima - легко интегрируется в уже установленные щиты

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP20 исключает установку на улице или во влажных местах без корпуса
• Не защищает от постоянного тока утечки - не подходит для систем с выпрямителями, ИБП, LED-драйверами с DC-выходом
• Не защищает от перегрузок и коротких замыканий - обязательно нужен автоматический выключатель
• Работает только при температуре выше -10C - не используется в неотапливаемых наружных щитах зимой
• Только для переменного тока (AC) - не подходит для цепей с постоянным током или смешанным током

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Щит на этаже многоквартирного дома - защита нескольких квартир
• Промышленный щит на участке с насосами, станками, конвейерами
• Объекты с высокой плотностью электроприборов: кафе, мастерские, административные здания

Практические советы

• Выбирая УЗО ВД-100, проверьте, чтобы автоматический выключатель рядом был на 80 А или меньше - иначе защита будет некорректной
• При монтаже используйте наконечники на многожильных проводах - это повысит контакт и долговечность
• Проверяйте работоспособность устройства кнопкой «Тест» ежемесячно - особенно в условиях повышенной влажности
• Если планируете групповое селективное исполнение - выбирайте модели с пометкой «селективный» и согласовывайте время срабатывания с верхним уровнем защиты
• Не экономьте на месте в щите - УЗО ВД-100 требует 74 мм глубины, и недостаток места может затруднить обслуживание
