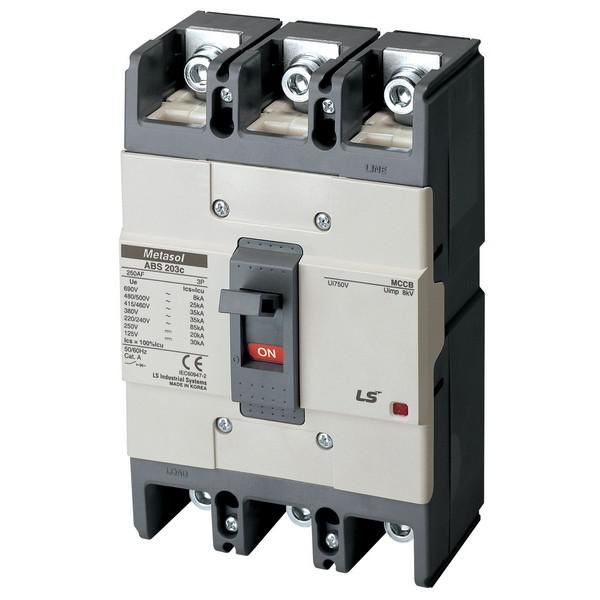

Автоматический выключатель ABS203c (42/37кА 380/415В) 3Р) 150A | 137000300 Lsis

Автоматический выключатель 3-полюсный 150А 42/37кА 380/415В ABS203c от LS Electric предназначен для защиты силовых цепей от перегрузок и коротких замыканий, а также для редких ручных коммутаций. Устройство выполнено в литом корпусе, рассчитано на работу в промышленных системах с напряжением до 690 В и подходит для установки на монтажную плату.

Назначение и область применения

Автоматический выключатель 150А ABS203c защищает электрические цепи от повреждений, вызванных перегрузкой или коротким замыканием. Он используется в промышленном оборудовании, где требуется надёжная защита трёхфазных сетей: станки, конвейеры, системы вентиляции, распределительные щиты. Также подходит для редких ручных включений и отключений нагрузки - не для частого оперативного управления.

Технические характеристики

• Номинальный ток: 150 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защита всех фаз трёхфазной сети одновременно
• Номинальная отключающая способность: 42 кА (при 415 В) / 37 кА (при 380 В) - максимальный ток КЗ, который устройство может безопасно отключить
• Номинальное напряжение: 690 В - предельное рабочее напряжение, выше которого применение запрещено
• Тип расцепителя: электромагнитный + тепловой - обеспечивает защиту от сверхтоков (короткое замыкание) и длительных перегрузок
• Род тока: AC/DC - работает как в переменном, так и в постоянном токе, но основное применение - в сетях переменного тока 50 Гц
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм; не защищён от пыли и воды
• Диапазон рабочих температур: от –40 C до +40 C - допустимый интервал для нормальной работы
• Механическая износостойкость: 25 000 циклов - количество включений/выключений без потери функциональности
• Коммутационная износостойкость: 10 000 циклов - количество отключений при токе нагрузки
• Исполнение: стационарное - не предназначен для выдвижения или съёмного монтажа
• Способ монтажа: монтажная плата - устанавливается на жесткую поверхность через отверстия, не требует DIN-рейки
• Вид привода: ручной - управление осуществляется только вручную, без дистанционного управления
• Указатель расцепления: да - визуально показывает причину отключения (тепловой или электромагнитный)

Совместимость и монтаж

Автоматический выключатель 150А ABS203c монтируется непосредственно на монтажную плату с помощью болтов или заклепок. Для правильной установки необходимо соблюдать рекомендованное усилие затяжки контактов - не переусердствовать, чтобы не повредить внутренние механизмы. Подключение кабелей выполняется к верхним и нижним зажимам - важно использовать провода сечением, соответствующим току 150 А (обычно 50–70 мм2 медный). Установка возможна только в сухих помещениях с контролируемой температурой, поскольку степень защиты IP20 исключает использование во влажной среде или на улице.

Безопасность и стандарты

Выключатель ABS203c соответствует международным требованиям к автоматическим выключателям в литом корпусе. Применяет принципы IEC 60947-2. Наличие указателя расцепления позволяет быстро определить причину отключения, что снижает риск повторного включения при сохранении аварийной ситуации. Конструкция исключает доступ к токоведущим частям при установленном корпусе - соответствие классу защиты II.

Преимущества

• Высокая отключающая способность (до 42 кА) - надёжно справляется с крупными КЗ в промышленных сетях
• Двухступенчатая защита (тепловая + магнитная) - точное реагирование как на долговременные перегрузки, так и на импульсы КЗ
• Долгий срок службы - 25 тыс. механических и 10 тыс. коммутационных циклов обеспечивают стабильную работу даже при интенсивной эксплуатации
• Чёткий визуальный индикатор - легко диагностировать причину отключения без дополнительных приборов
• Поддержка переменного и постоянного тока - гибкость в использовании в специализированных системах

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или на открытом воздухе - IP20 не обеспечивает защиту от внешней среды
• Не предназначен для частого включения/отключения - коммутационная износостойкость всего 10 000 циклов, не подходит для систем автоматического управления
• Только стационарная установка - нельзя использовать в выдвижных ячейках или шкафах с модульной конструкцией
• Нет регулировки порогов срабатывания - расцепители фиксированы, нельзя адаптировать чувствительность под специфическую нагрузку
• Требуется достаточное пространство вокруг устройства - теплоотвод ограничен, перегрев возможен при плотной компактной сборке

Примеры использования

• Защита главного входа в промышленный станок с мощностью до 100 кВт
• Распределительный щит на заводе с трёхфазными двигателями
• Щитовая система в цехе с конвейерной линией
• Система питания насосной станции с переменным током 380 В

Практические советы

• Выбирая автоматический выключатель 150А ABS203c, проверьте совпадение посадочных отверстий с вашей монтажной плитой - размеры нестандартные
• При монтаже используйте клеммники с подходящим сечением - недостаточно плотное соединение вызовет нагрев и выход из строя
• Не устанавливайте рядом с источниками тепла - температурный диапазон до +40 C, перегрев снизит срок службы
• Проверяйте положение рычага после каждого отключения - указатель покажет, было ли срабатывание по перегрузке или КЗ
• Для систем с высокими пусковыми токами (например, большие двигатели) убедитесь, что выбранный автомат не будет ложного срабатывания - он не имеет регулировки, только фиксированный порог
