Вертикальный регулируемый угол 110x200 (LGBV 112 VS FT) | 6218938 OBO Bettermann

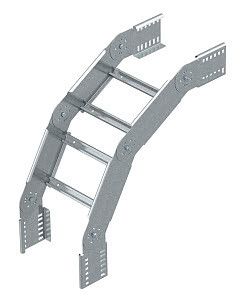

Угол вертикальный регулируемый 110x200 мм, LGBV 112 VS FT, LGBV 112 FT, оцинкованный - это элемент системы кабельной трассы, предназначенный для изменения направления лестничного лотка на 90° с возможностью точной регулировки угла установки. Подходит для прокладки силовых и слаботочных кабелей в промышленных объектах, офисах и на производствах. Бренд OBO BETTERMANN обеспечивает надежность и совместимость с другими компонентами серии.

Назначение и область применения

Этот угол используется для поворота кабельных лотков лестничного типа между горизонтальным и вертикальным участками трассы. Применяется там, где требуется гибкая адаптация траектории прокладки кабелей - например, при обходе препятствий, переходе через этажи или изменении уровня оборудования. Особенно удобен в условиях, где жесткие углы невозможны из-за ограниченного пространства или необходимости частых перенастройек.

Технические характеристики

• Размеры: ширина лотка - 200 мм, высота боковой стенки - 110 мм
• Угол поворота: регулируемый (не фиксированный 90°, можно выставить любой угол в пределах допустимого диапазона)
• Материал: сталь с горячим цинкованием - защищает от коррозии даже в агрессивных средах
• Внутренний радиус изгиба: 580 мм - обеспечивает безопасную прокладку кабелей без перегибов
• Тип профиля: беззубцовый, плоский - снижает риск повреждения изоляции кабелей при протяжке
• Исполнение изгиба: плавный - исключает острые кромки и точки скопления напряжений
• Крепление: шарнирное - позволяет легко менять угол после установки
• Исполнение: без соединительного разъема - требует дополнительных крепежных элементов для стыковки с другими участками трассы

Совместимость и монтаж

Угол LGBV 112 VS FT совместим со всеми лестничными лотками OBO BETTERMANN с высотой стенки 110 мм и шириной до 200 мм. Для сборки трассы потребуются болты, гайки и шайбы соответствующего размера - они не входят в комплект. Монтаж выполняется на опорные конструкции с помощью кронштейнов или прямых креплений. Шарнирное соединение позволяет точно выставить угол перед окончательной фиксацией - рекомендуется использовать уровень и шаблон для контроля.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электротехнических систем в помещениях с повышенной влажностью и промышленной средой. Горячее цинкование обеспечивает долговечность и соответствие нормам DIN EN 10346. Наличие плавного изгиба и беззубцового профиля снижает риск механических повреждений кабелей - важное условие для соблюдения требований ГОСТ Р 50571 и ПУЭ.

Преимущества

• Регулируемый угол позволяет адаптировать трассу под реальные условия без замены детали
• Горячее цинкование увеличивает срок службы в сравнении с холодным покрытием
• Плавный изгиб и плоский профиль минимизируют нагрузку на кабели при протяжке
• Шарнирное крепление ускоряет монтаж и упрощает коррекцию положения
• Совместимость с сериями OBO BETTERMANN обеспечивает единый стандарт всей трассы

Ограничения применения

• Не предназначен для использования в качестве основного несущего элемента - должен крепиться к прочным конструкциям
• Не рассчитан на нагрузки выше указанных для лестничных лотков 110×200 мм - проверяйте суммарную массу кабелей
• Отсутствие соединительного разъема требует дополнительных расходных материалов для герметизации стыков
• Не применяется в условиях постоянного воздействия открытого огня или экстремальных температур (>+80C)

Примеры использования

• Переход кабельной трассы с потолочного уровня на вертикальную колонну в серверной комнате
• Обход трубопровода или вентиляционного канала на производстве
• Подключение распределительных щитов на разных этажах здания
• Прокладка кабелей в цехах с часто меняющейся технологической оснасткой

Практические советы

• Перед монтажом проверьте внутренний радиус 580 мм - он должен позволять свободно протянуть максимальный диаметр кабеля без усилия
• Используйте только болты M8–M10 для крепления - другие размеры могут деформировать профиль
• При регулировке угла не доводите шарнир до крайнего положения - оставьте запас для будущих коррекций
• Для защиты от пыли и влаги в местах стыков используйте термоусадочные или резиновые уплотнители
• ЛGBV 112 VS FT и LGBV 112 FT - это одно изделие; различие в обозначении связано с вариацией каталога, не влияет на функционал
