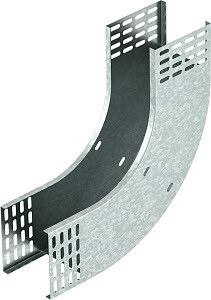

Вертикальный угол 90° внутренний 110x150 (RBV 115 S FS) | 7007312 OBO Bettermann

Угол вертикальный внутренний 90 градусов 110x150 мм от OBO BETTERMANN (артикул 7007312, тип RBV 115 S FS) предназначен для формирования внутренних поворотов в системах кабельных лотков с высотой стенки 110 мм. Изготовлен из цинкованной стали толщиной 1 мм, обеспечивает надёжную маршрутизацию кабелей в вертикальных направлениях.

Назначение и область применения

Этот угол используется для изменения направления кабельного лотка на 90° внутри системы, когда требуется переход от горизонтального участка к вертикальному или между двумя вертикальными секциями. Подходит для установки в помещениях с повышенными требованиями к защите проводки - например, на производствах, в энергообъектах, объектах атомной отрасли. Применяется исключительно с кабельными лотками, имеющими высоту боковой стенки 110 мм.

Технические характеристики

• Угол поворота: 90°
• Форма: внутренний вертикальный
• Габариты: высота 110 мм, ширина 150 мм
• Материал: сталь с цинковым покрытием
• Толщина металла: 1 мм
• Исполнение: без предустановленных соединительных элементов
• Тип: RBV 115 S FS
• Реестр РФ: 1367\9\2023
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023

Совместимость и монтаж

Угол совместим только с кабельными лотками OBO BETTERMANN серии RBV 115 S FS и аналогичными моделями с одинаковой высотой стенки (110 мм). Для сборки необходимо использовать внешние или внутренние соединители, подходящие по форме и размеру - они не входят в комплект. Монтаж выполняется болтовым креплением через отверстия на фланцах. Учитывайте, что толщина материала (1 мм) требует осторожного затягивания крепежа - перегрузка может вызвать деформацию.

Безопасность и стандарты

Изделие соответствует требованиям реестра промышленной продукции РФ №1367\9\2023 и имеет лицензию Росатома, что позволяет применять его на объектах атомной энергетики. Цинковое покрытие обеспечивает антикоррозийную защиту в условиях умеренной влажности и промышленной среды. Не предназначено для эксплуатации в агрессивных химических средах или при постоянном контакте с морской водой.

Преимущества

• Цинкование снижает риск коррозии без необходимости дополнительной окраски
• Жёсткая конструкция сохраняет форму при нагрузках на кабели
• Подтверждённая сертификация позволяет использование на контролируемых объектах (АЭС, НПЗ)
• Стандартные размеры обеспечивают точную совместимость с основной серией лотков RBV 115 S FS

Ограничения применения

• Не применяется с лотками другой высоты стенки - даже +-5 мм недопустимо
• Не рекомендован для открытых площадок без защиты от осадков - цинк не выдерживает длительного воздействия атмосферных факторов без дополнительного покрытия
• Не является самостоятельным элементом - требует обязательного соединения с другими частями системы
• Не предназначен для механической нагрузки сверх нормированной массы кабелей - максимальная нагрузка определяется характеристиками всей системы лотка

Примеры использования

• Переход от горизонтального лотка к вертикальному стояку на производстве
• Обход препятствий в технологическом помещении АЭС
• Сборка многоуровневой трассы кабелей управления в распределительном пункте
• Прокладка силовых кабелей в зонах с ограниченным пространством

Практические советы

• Перед монтажом проверьте соответствие высоты стенки лотка - должна точно равняться 110 мм
• Используйте только оригинальные соединители OBO BETTERMANN для гарантии герметичности и прочности
• При работе в сыром помещении дополнительно смажьте места соединений противокоррозийной смазкой
• Не используйте этот угол как опору для оборудования - он рассчитан только на вес кабелей
• Артикул 7007312 и тип RBV 115 S FS должны совпадать в заказе - другие варианты несовместимы
