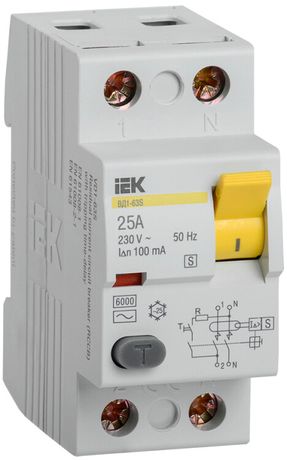

Выключатель дифференциальный (УЗО) ВД1-63S 2п 25А 100мА тип AC | MDV12-2-025-100 IEK

Выключатель дифференциального тока (УЗО) 2 полюса 25 А 100 мА тип ACS ВД1-63S от IEK предназначен для защиты людей и оборудования от поражения электрическим током при утечке тока в цепи. Устройство работает в однофазных и трёхфазных сетях, монтируется на DIN-рейку и подходит для жилых, коммерческих и промышленных объектов.

Назначение и область применения

УЗО ВД1-63S защищает от поражения током при утечке более 100 мА — например, при повреждении изоляции проводов, контакте человека с токоведущими частями или неисправности электрооборудования. Устройство не защищает от перегрузок и коротких замыканий — эти задачи решают автоматические выключатели. Применяется в щитах квартир, офисов, производственных помещений, стройплощадок и других местах, где требуется повышенная безопасность.

Технические характеристики

• Номинальный ток: 25 А — максимальный постоянный ток, который устройство может пропускать без повреждений
• Дифференциальный ток срабатывания: 100 мА — чувствительность к утечкам; сработает при утечке ≥100 миллиампер
• Тип тока утечки: AC — реагирует только на переменный ток утечки (не на постоянный)
• Номинальное напряжение: 230 В — рассчитан на однофазную сеть 230/400 В
• Отключающая способность при КЗ: 6 кА — способен безопасно отключить цепь даже при значительном коротком замыкании
• Устойчивость к импульсам тока: 0.25 кА — выдерживает кратковременные скачки тока без выхода из строя
• Количество полюсов: 2 — контролирует фазу и ноль одновременно
• Способ монтажа: DIN-рейка — устанавливается в стандартные электрощиты
• Модульная ширина: 2 модуля — занимает 18 мм в ширину
• Глубина монтажа: 74 мм — требует достаточного места внутри щита
• Максимальное сечение кабеля: 50 мм² — позволяет подключать мощные провода
• Частота: 50 Гц — совместим с сетями России и стран СНГ
• Степень защиты: IP20 — защищён от прикосновения пальцев, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 — работает при температуре от −40°C до +40°C, в помещениях с нормальной влажностью
• Кратковременная задержка отключения: Да — имеет выдержку времени перед отключением, чтобы избежать ложных срабатываний
• Селективная защита: Да — обеспечивает координацию с другими УЗО выше по цепи, предотвращая массовое отключение

Совместимость и монтаж

УЗО ВД1-63S устанавливается на DIN-рейку в электрощите рядом с автоматическим выключателем. Подключение выполняется по схеме: входные провода — сверху, выходные — снизу. Обязательно соблюдать полярность: фаза и ноль должны быть правильно подсоединены. Для работы необходима надёжная заземляющая система. Максимальное сечение кабеля — 50 мм², что соответствует медному проводу до 35–50 мм² в зависимости от материала и изоляции. Устройство не требует внешнего питания — работает от энергии самой сети.

Безопасность и стандарты

УЗО ВД1-63S соответствует требованиям ГОСТ Р 51326.1 и ГОСТ Р 51326.2, а также техническим условиям ТУ 3421-034-18461115-2009. Соответствие этим стандартам гарантирует проверенную безопасность, точность срабатывания и долговечность. Устройство прошло сертификацию и допущено к применению в РФ и странах ЕАЭС.

Преимущества

• Селективность — не вызывает аварийного отключения всей системы при срабатывании нижестоящего УЗО
• Задержка срабатывания — снижает количество ложных отключений от кратковременных утечек (например, при запуске двигателей)
• Высокая отключающая способность (6 кА) — надёжно работает даже при серьёзных авариях
• Поддержка больших сечений кабелей (до 50 мм²) — удобно для силовых линий и промышленных нагрузок
• Климатическое исполнение УХЛ4 — устойчив к колебаниям температуры в неотапливаемых помещениях

Ограничения применения

• Не защищает от перегрузок и коротких замыканий — необходимо использовать в паре с автоматическим выключателем
• Работает только с переменным током утечки (тип AC); не реагирует на постоянный ток утечки — не подходит для систем с выпрямителями или солнечными панелями
• IP20 — нельзя устанавливать во влажных, пыльных или открытых помещениях без корпуса
• Не рекомендуется для использования в сетях с высоким уровнем помех (частотные преобразователи, сварочные аппараты) без дополнительной фильтрации
• Требует правильного подключения фазы и нуля — неверная схема может сделать устройство некорректным или опасным

Примеры использования

• Защита группы розеток в ванной комнате квартиры
• Щитовая на стройплощадке для временного питания инструментов
• Общий входной УЗО в домашнем щите для защиты всех групп
• Цепи питания насосов, компрессоров, конвейеров на заводе
• Распределительные щиты в школах, больницах, торговых центрах

Практические советы

• Выбирая УЗО, убедитесь, что номинальный ток (25 А) соответствует нагрузке вашей группы. Если нагрузка близка к 25 А — лучше взять с запасом, например, 32 А, и поставить УЗО с таким же номиналом
• При использовании нескольких УЗО в одной системе — применяйте селективные модели (как ВД1-63S) для избежания “ложных” отключений
• Проверяйте работоспособность кнопкой “Т” ежемесячно — она имитирует утечку тока и тестирует механизм отключения
• Не устанавливайте УЗО без автомата — он нужен для защиты от перегрева и КЗ
• При монтаже в щит с ограниченной глубиной — учтите, что ВД1-63S требует минимум 74 мм свободного пространства
• Для сетей с возможными постоянными утечками (например, с LED-освещением или зарядными устройствами) — рассмотрите использование УЗО типа A вместо AC
