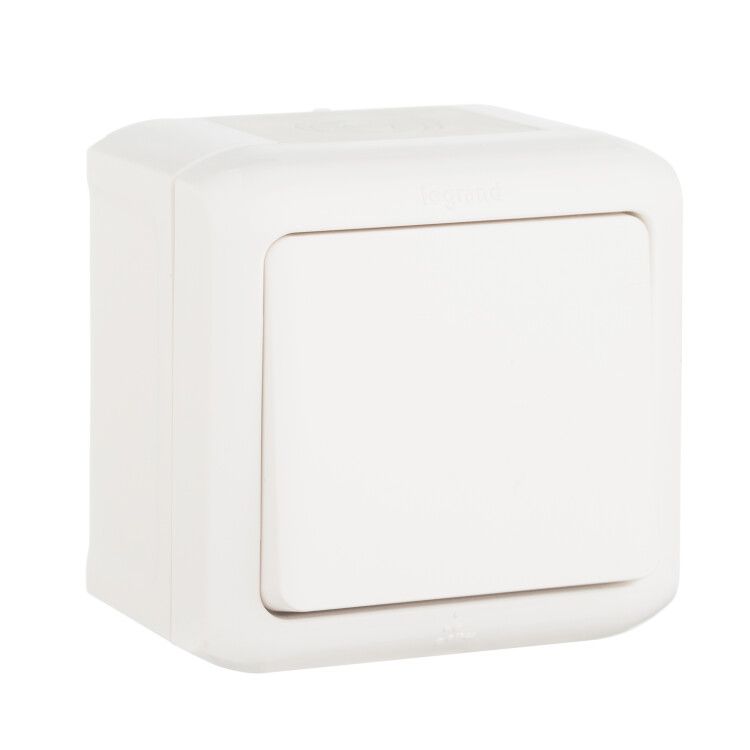

Выключатель кнопочный 1-кл. ОП 6А Quteo IP44 бел. Leg 782305 Legrand

Кнопка нажимная 1-клавишная IP44 6А белая от Legrand Euro - это надёжный элемент управления с индикацией, подходящий для частого включения и выключения оборудования в помещениях с повышенной влажностью. Артикул 782305 сочетает простую эксплуатацию, защиту от брызг и встроенную сигнальную лампу.

Назначение и область применения

Кнопка нажимная 1-клавишная IP44 6А белая используется для ручного включения и выключения электрических цепей с напряжением до 250 В. Подходит для управления освещением, маломощными станками, конвейерами, системами вентиляции и другим оборудованием в бытовых и производственных помещениях. Не предназначен для отключения токов короткого замыкания.

Технические характеристики

• Номинальный ток: 6 А - позволяет коммутировать нагрузки до 1500 Вт при 250 В
• Номинальное напряжение: 250 В - рассчитана на работу в однофазных сетях переменного тока
• Степень защиты: IP44 - защищена от попадания частиц крупнее 1 мм и от брызг воды со всех направлений
• Тип контакта: нормально разомкнутый (НО) - замыкает цепь только при нажатии, возвращается в исходное состояние после отпускания
• Индикатор: да - встроена сигнальная лампа, которая горит при включённом состоянии
• Рабочая температура: от –5 C до +40 C - не рекомендуется использовать в неотапливаемых помещениях зимой
• Габариты: 70×70×51 мм - совместима с типовыми монтажными коробками
• Цвет: серый - соответствует заявленному “белому” в названии, но фактический цвет - светло-серый
• Количество полюсов: 1 - управляет одной цепью
• Частота: 50 Гц - оптимизирована для сети 220–230 В / 50 Гц
• Материал: пластик без галогенов - безопасен при возгорании, не выделяет токсичных паров
• Крепление: винтовое - фиксируется болтами через отверстия в корпусе
• Способ монтажа: открытая установка - монтируется на поверхность стены или щита, не требует углубления
• Минимальная глубина встраивания: 40 мм - необходимый зазор для размещения механизма внутри стеновой ниши
• Отделка: глянцевая - легко моется, но царапины видны заметнее

Совместимость и монтаж

Кнопка нажимная 1-клавишная IP44 6А белая (артикул 782305) совместима с любыми стандартными монтажными коробками глубиной не менее 40 мм. Устанавливается на поверхность стены или распределительного щита. Для монтажа требуется два винта M3. Клеммы доступны снизу - провода подключаются к клеммникам с маркировкой L (фаза) и N (нейтраль). Индикаторная лампа подключается параллельно контакту - не требует внешнего питания. Не используйте с высокими импульсными нагрузками (например, светодиодные драйверы без сглаживающих фильтров).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования класса II (двойная изоляция). Материал корпуса не содержит галогенов - снижает риск образования ядовитых веществ при перегреве. Соответствует международным стандартам IEC 60947-5-1 для кнопочных выключателей. Сертифицирован для использования в помещениях категории IP44 - допущено применение в цехах, лабораториях, ванных комнатах, где возможны брызги воды.

Преимущества

• Встроенная сигнальная лампа показывает текущее состояние - удобно при работе в плохо освещённых зонах
• Глянцевая поверхность устойчива к загрязнениям и легко протирается
• Фиксация винтами обеспечивает прочное крепление даже при частом использовании
• Компактные размеры и один модуль позволяют экономить место на щите
• Поддержка температур до +40 C делает её пригодной для большинства внутренних помещений

Ограничения применения

• Не подходит для установки вне помещений - степень защиты IP44 недостаточна для дождя или прямого потока воды
• Запрещено использовать для отключения токов короткого замыкания - требует защиты автоматическим выключателем
• Не работает при температурах ниже –5 C - материал становится хрупким, механизм может не возвращаться
• Не имеет функции фиксации в положении “включено” - всегда возвращает в “выключено” после отпускания
• Сигнальная лампа питается от той же цепи, что и нагрузка - не подходит для цепей постоянного тока без согласования

Примеры использования

• Включение света в туалете или ванной комнате
• Управление вентилятором в кухне
• Пуск насоса в системе водоснабжения
• Ручной запуск конвейера на линии сборки
• Кнопка аварийной остановки (при условии наличия внешнего предохранительного автомата)

Практические советы

• При монтаже в стену проверьте, чтобы глубина ниши была не меньше 40 мм - иначе кнопка не войдёт полностью
• Используйте провода сечением не менее 1,5 мм2 - для тока 6 А это минимально допустимое значение
• Не затягивайте винты слишком сильно - можно повредить пластиковую рамку
• Если лампочка не горит, проверьте целостность цепи и соответствие напряжения лампе (обычно 220 В)
• Эта кнопка - часть серии Quteo от Legrand; все элементы этой серии имеют единый дизайн - идеально подходят для комплексной замены
• Для более сложных задач (например, с задержкой или многократным включением) выбирайте другие типы устройств - эта модель только базовая
