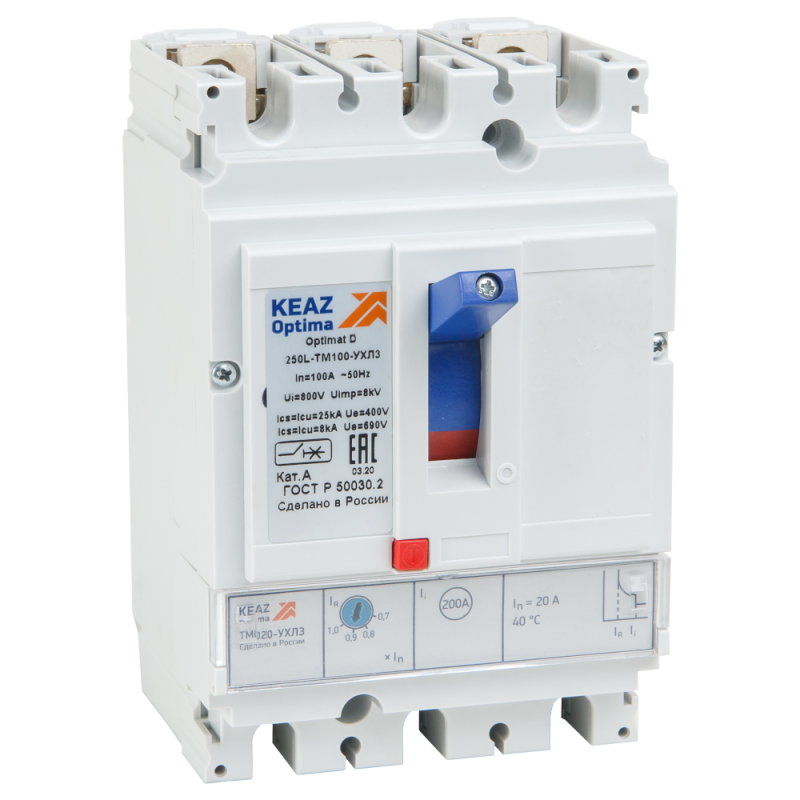

Выключатель автоматический OptiMat D250L-TM063-УХЛ3| 291415 | КЭАЗ

Автоматический выключатель D250L-TM063-УХЛ3 в литом корпусе - трёхполюсный силовой аппарат с термомагнитным расцепителем, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Произведён компанией КЭАЗ в серии OptiMat D, рассчитан на работу в суровых условиях и совместим с медными и алюминиевыми кабелями сечением до 70 мм2.

Назначение и область применения

Автоматический выключатель D250L-TM063-УХЛ3 в литом корпусе используется для защиты кабельных линий и электродвигателей в промышленных системах переменного тока. Подходит для установки в щитах распределения, на монтажных платах, в станках, конвейерах, насосных станциях и других объектах с высокой нагрузкой. Применяется там, где требуется надёжная защита при частых пусках и колебаниях тока.

Технические характеристики

• Номинальный ток: 63 А
• Отключающая способность: 25 кА - способен безопасно отключить цепь при крупном КЗ
• Номинальное напряжение: 690 В - работает в сетях до 690 В переменного тока
• Количество полюсов: 3 - защищает все три фазы одновременно
• Тип расцепителя: электромагнитный и тепловой - комбинированная защита от КЗ и перегрузки
• Уставка срабатывания магнитного расцепителя: 10In - сработает при токе 630 А (10 × 63 А)
• Диапазон рабочих температур: от –60 до +70 C - устойчив к экстремальным климатическим условиям
• Степень защиты: IP20 - предохраняет от доступа пальцев и твёрдых предметов, но не от воды
• Максимальное сечение кабеля: 70 мм2 - позволяет подключать мощные кабели
• Материал проводника: алюминий/медь - совместим с обоими типами жил
• Цвет по RAL: 7035 - серый, соответствует промышленному стандарту
• Гарантийный срок: 60 месяцев - длительная гарантия от производителя

Совместимость и монтаж

Автоматический выключатель D250L-TM063-УХЛ3 в литом корпусе имеет стационарную конструкцию и крепится болтовым соединением на монтажную плату. Для подключения используются винты - требуют правильного момента затяжки. Моторный привод предусмотрен, что позволяет удалённо управлять отключением через внешний механизм. Установка возможна только в закрытых щитах, так как степень защиты IP20 не обеспечивает защиту от влаги. Не предназначен для настенного монтажа или открытой установки.

Безопасность и стандарты

Автоматический выключатель D250L-TM063-УХЛ3 в литом корпусе соответствует ГОСТ Р 50030.2 и техническим условиям ТУ3422-062-05758109-2015. Соответствие нормам обеспечивает безопасность при работе в промышленных условиях. Климатическое исполнение УХЛ3 позволяет применять устройство в холодных и влажных регионах, включая северные районы России.

Преимущества

• Высокая отключающая способность (25 кА) - надёжно защищает даже при серьёзных авариях
• Широкий диапазон температур - работает в условиях Арктики и пустынь
• Поддержка алюминиевых и медных кабелей - гибкость при модернизации старых систем
• Точные настройки расцепления - минимизация ложных срабатываний
• Долгий срок службы и 5 лет гарантии - снижают затраты на обслуживание

Ограничения применения

• Не применяется во влажных помещениях без дополнительной защиты - IP20 не защищает от брызг и пара
• Не подходит для мобильных или портативных устройств - стационарная конструкция
• Требует монтажной плиты - нельзя установить на DIN-рейку
• Нет вспомогательных контактов - невозможно подключить сигнализацию или дистанционное управление без внешних решений
• Не поддерживает микропроцессорные функции анализа - отличается от более дорогих моделей OptiMat D с электронными расцепителями

Примеры использования

• Защита главного ввода на промышленном участке с двигателями мощностью до 30 кВт
• Щит распределения на заводе с алюминиевой проводкой
• Контроль питания конвейерной линии в холодильном цеху при температуре –40 C
• Обеспечение безопасности вентиляторов и насосов в нефтедобывающих установках

Практические советы

• При подключении кабелей используйте калиброванный момент затяжки - переусердствовать с винтами опасно, особенно при алюминиевых жилах
• Проверьте соответствие посадочных размеров перед монтажом - форма корпуса уникальна для серии OptiMat D
• Для дистанционного управления подключите внешний моторный привод - он уже предусмотрен конструкцией
• Не используйте в местах с постоянным воздействием влаги, масла или химикатов - IP20 недостаточно
• При замене аналогичного аппарата - сверьте уставку магнитного расцепителя (10In = 630 А) - другие модели могут иметь другую чувствительность
