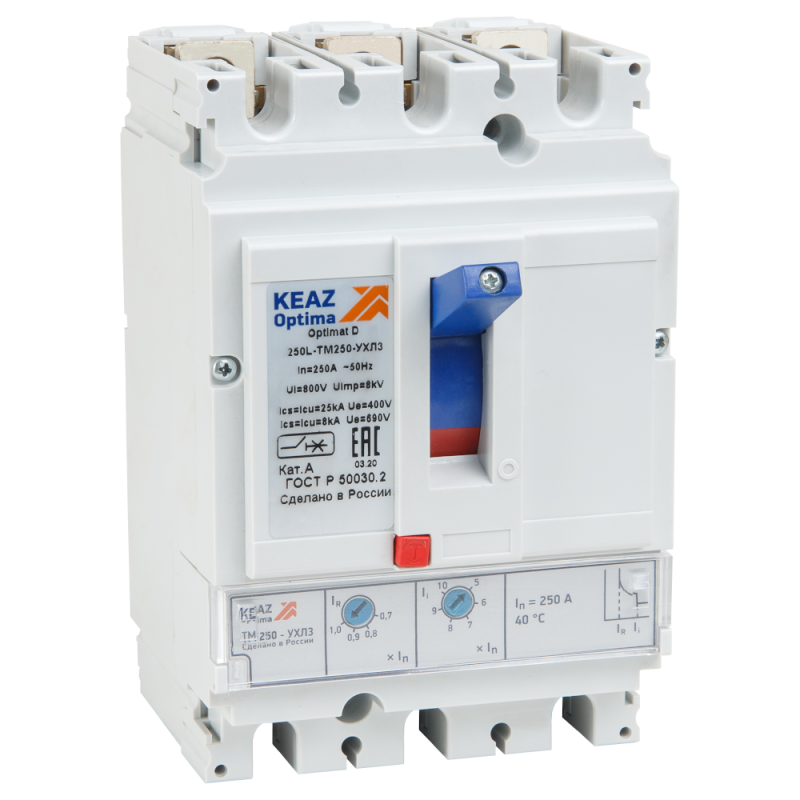

Выключатель автоматический OptiMat D250L-TM250-УХЛ3 250А 3п КЭАЗ (Курский электроаппаратный завод) 291421

Автоматический выключатель OptiMat D250L-TM250-УХЛ3 в литом корпусе - трёхполюсное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Разработан для стационарной установки на монтажную плату, рассчитан на работу в суровых условиях и сочетает надёжность механической конструкции с точными настройками расцепителей. Бренд КЭАЗ и артикул 291421 указывают на сертифицированную продукцию, соответствующую ГОСТ Р 50030.2.

Назначение и область применения

OptiMat D250L-TM250-УХЛ3 предназначен для защиты кабелей, двигателей, распределительных щитов и другого оборудования от перегрузок и коротких замыканий. Подходит для промышленных объектов: станций управления, конвейерных линий, насосных станций, систем вентиляции. Устройство применяется там, где требуется надёжная, не требующая частой настройки защита при переменном токе до 690 В. Климатическое исполнение УХЛ3 позволяет использовать его в холодных регионах, в закрытых помещениях с повышенной влажностью и перепадами температур.

Технические характеристики

• Номинальный ток: 250 А
• Номинальное напряжение: 690 В переменного тока
• Количество полюсов: 3
• Номинальная отключающая способность: 25 кА - способен безопасно отключить аварийный ток до 25 тысяч ампер
• Тип расцепителя: комбинированный - тепловой (для перегрузок) и электромагнитный (для коротких замыканий)
• Настройка защиты от перегрузки: 175–250 А - можно задать порог срабатывания в этом диапазоне
• Уставка магнитного расцепителя: 5–10 In - срабатывает при токе в 5–10 раз выше номинального
• Диапазон регулировки КЗ: 2500 А - предел, при котором срабатывает быстрый расцепитель
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и воды
• Диапазон рабочих температур: от –60 до +70 C - работает даже в морозильных камерах и жарких цехах
• Максимальное сечение кабеля: 70 мм2 - поддерживает медные и алюминиевые проводники
• Материал проводника: алюминий/медь - совместим с обоими типами кабелей
• Способ монтажа: на монтажную плату - крепится болтами к металлической поверхности
• Крепление: винтовое - фиксируется через отверстия в основании
• Тип подключения: болтовое - зажимы для кабелей затягиваются гайками
• Вид привода: ручной - управление осуществляется рычагом
• Исполнение рукоятки: стационарная - не снимается, не поворачивается
• Цвет: RAL 7035 (серый) - стандартизированная окраска корпуса
• Гарантия: 60 месяцев
• Нормативы: ГОСТ Р 50030.2, ТУ3422-062-05758109-2015

Совместимость и монтаж

OptiMat D250L-TM250-УХЛ3 устанавливается исключительно на монтажную плиту - не предназначен для DIN-рейки. Для монтажа необходимо подготовить отверстия под винты, соблюдая шаг крепления, указанный в чертежах производителя. Максимальное сечение кабеля - 70 мм2; при подключении алюминиевых проводов используйте переходные наконечники и контролируйте усилие затяжки, чтобы избежать деформации. Напряжение питания не должно превышать 690 В. Устройство совместимо с другими моделями серии OptiMat D, что обеспечивает согласованную селективность в многоуровневых сетях. Моторный привод доступен опционально - для удалённого управления, но в данной модели он не установлен.

Безопасность и стандарты

OptiMat D250L-TM250-УХЛ3 соответствует требованиям ГОСТ Р 50030.2 (эквивалент IEC 60947-2) и имеет регистрационный номер в реестре радиоэлектронной продукции РЭ-2519/20. Конструкция обеспечивает электромагнитную совместимость - не создаёт помех чувствительным приборам рядом. Функция токоограничения снижает энергию дуги при коротком замыкании, уменьшая риск повреждения шин и клемм. Отключение происходит при достижении порогов, заданных в настройках - это гарантирует селективность и минимизирует простои.

Преимущества

• Точные настройки расцепителей позволяют адаптировать защиту под конкретную нагрузку - от 175 до 250 А для перегрузки
• Высокая отключающая способность (25 кА) делает устройство подходящим для мощных промышленных систем
• Широкий диапазон температур (–60…+70 C) - надёжная работа в экстремальных условиях
• Мостиковая контактная система роторного типа - снижает износ, продлевает срок службы
• Совместимость с линейкой OptiMat D - легко строить селективные системы защиты
• Жесткий литой корпус - устойчив к механическим воздействиям и вибрациям

Ограничения применения

• Не предназначен для установки на DIN-рейку - требует монтажной платы
• Степень защиты IP20 - нельзя применять во влажных, запылённых или открытых местах без дополнительной оболочки
• Отсутствие вспомогательных контактов - невозможно подключить сигнализацию или дистанционное управление без внешних решений
• Нет индикации причин срабатывания - не показывает, была ли причина перегрузка или КЗ
• Подключение только болтовое - не поддерживает быстросъёмные клеммы

Примеры использования

• Защита главного входа в промышленный щит с питанием 400 В, 250 А
• Контроль тока на крупном конвейере с асинхронным двигателем
• Фидерный выключатель в цехе с несколькими станками, где возможны кратковременные броски тока
• Щит управления в холодильной установке - благодаря UHL3 может работать при –40 C
• Распределительный пункт на заводе с высокой степенью вибрации - прочный литой корпус выдерживает нагрузки

Практические советы

• При выборе OptiMat D250L-TM250-УХЛ3 проверьте, что ваша монтажная плита имеет достаточную толщину и отверстия под винты - иначе не получится закрепить устройство
• Для алюминиевых кабелей используйте медно-алюминиевые наконечники и равномерно затягивайте болты - переусиливать нельзя
• Если вам нужны сигналы о срабатывании - установите внешние реле или контакторы, так как в этой модели их нет
• Проверяйте настройки перед первым включением: уставка теплового расцепителя должна быть чуть выше максимального рабочего тока нагрузки
• Не используйте устройство вне диапазона –60…+70 C - даже кратковременное превышение может повредить материалы корпуса
• Для обслуживания отключайте питание и убедитесь, что рукоятка находится в положении “OFF” - механизм не имеет дистанционного управления
