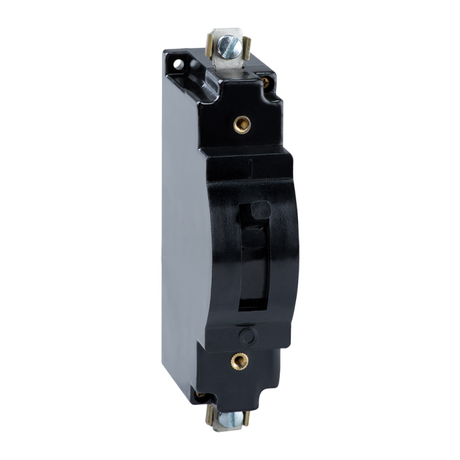

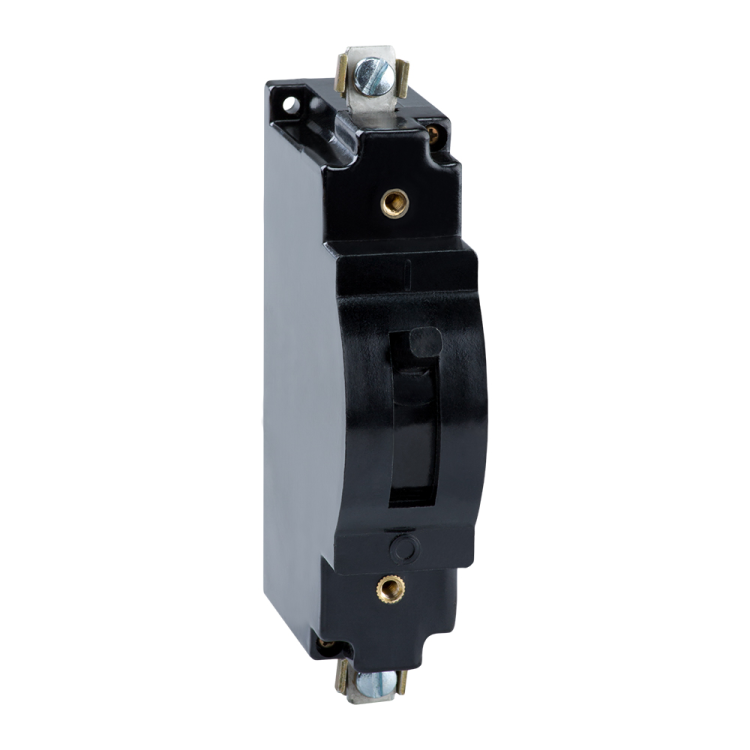

Выключатель автоматический 1п 16А 5Iн 1.8кА А63 М У3 110В DC КЭАЗ 103992

Автоматический выключатель А63-М-16А-5Iн-110DC-У3 от КЭАЗ - однополюсный прибор в литом корпусе для защиты цепей постоянного тока 110 В от перегрузок и коротких замыканий. Подходит для установки на монтажную плату в системах управления, промышленной автоматике и энергообеспечении оборудования с высокими требованиями к надежности.

Назначение и область применения

Выключатель А63-М-16А-5Iн-110DC-У3 предназначен для коммутации и защиты электрических цепей постоянного тока. Он обеспечивает автоматическое отключение при перегрузке и коротком замыкании, а также позволяет выполнять ручные включения и отключения до 30 раз в сутки. Применяется в системах управления, промышленных контроллерах, батарейных массивах, источниках бесперебойного питания, тяговых и вспомогательных цепях постоянного тока 110 В.

Технические характеристики

• Номинальное напряжение: 110 В постоянного тока (DC)
• Номинальный ток: 16 А
• Отключающая способность: 2,5 кА
• Тип расцепителя: электромагнитный (только быстродействующая защита от КЗ)
• Уставка срабатывания магнитного расцепителя: 5Iн (то есть 80 А - при токе выше этого значения происходит мгновенное отключение)
• Диапазон регулировки срабатывания КЗ: 1,8 А - указывает на минимальный порог, при котором возможна работа защиты; фактическая уставка фиксирована на уровне 5Iн
• Количество полюсов: 1
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды
• Тип подключения: винтовые зажимы, максимальное сечение кабеля - 6 мм2
• Диапазон рабочих температур: от –40 C до +60 C
• Климатическое исполнение: У3 - для умеренного климата, с повышенной влажностью
• Конструкция: стационарный, в литом корпусе
• Тип элемента управления: рычажковый переключатель
• Способ монтажа: на монтажную плату (PCB)
• Крепление: винтовое
• Наличие дугогасительной камеры: да
• Количество контактов: 0 - устройство не имеет встроенных вспомогательных контактов

Совместимость и монтаж

Выключатель А63-М-16А-5Iн-110DC-У3 рассчитан на монтаж на печатную плату. Для установки требуется подготовить отверстие соответствующего размера - он не крепится на DIN-рейку. Соединение проводов осуществляется через винтовые зажимы: допускаются медные жилы сечением до 6 мм2. Перед монтажом проверьте соответствие габаритов устройства месту установки. Нельзя использовать с алюминиевыми проводами без переходных наконечников. Монтаж следует выполнять при отключенном питании.

Безопасность и стандарты

Изделие соответствует ГОСТ P 50030.2-2010, который определяет требования к низковольтным выключателям. Сертифицирован в реестре РЭП под номером РЭ-2505/20. Конструкция обеспечивает безопасное гашение дуги при отключении больших токов благодаря встроенной дугогасительной камере. IP20 не требует дополнительной защиты от внешней среды - устройство устанавливается внутри щитов или закрытых корпусов.

Преимущества

• Фиксированная уставка срабатывания 5Iн (80 А) гарантирует быстрое отключение при аварийных токах, что важно для защиты чувствительной электроники
• Литой корпус повышает механическую прочность и исключает возможность попадания сторонних частиц внутрь
• Широкий диапазон рабочих температур (-40…+60 C) позволяет применять в суровых условиях - холодных складах, на открытых площадках, в теплицах
• Поддержка постоянного тока 110 В делает его уникальным решением для специализированных DC-систем, где часто недоступны аналоги
• Рычажковый механизм обеспечивает четкую визуальную индикацию состояния (вкл./выкл.)

Ограничения применения

• Не подходит для переменного тока - работает только с постоянным током 110 В
• Отсутствуют вспомогательные контакты - нельзя подключить сигнализацию или удалённое управление
• IP20 не защищает от пыли и влаги - запрещено использование вне герметичных шкафов
• Максимальный ток перегрузки не регулируется - защита от перегрузки отсутствует, только защита от КЗ
• Монтаж только на плату - невозможно установить на DIN-рейку

Примеры использования

• Защита цепей управления в промышленных станках с питанием от аккумуляторной батареи 110 В
• Отключение нагрузки в системах бесперебойного питания (ИБП) на базе свинцово-кислотных аккумуляторов
• Коммутация цепей освещения и управления в железнодорожных вагонах
• Защита силовых модулей в системах зарядки электромобилей
• Автоматизация технологических линий с использованием PLC и DC-питанием

Практические советы

• Перед установкой проверьте, что номинальный ток нагрузки не превышает 16 А - превышение вызовет ложные срабатывания из-за отсутствия термической защиты
• При подключении используйте качественные наконечники и затягивайте винты усилием 0,4–0,5 Нм - слабый контакт вызывает нагрев, слишком сильный - повреждает пластик
• Убедитесь, что место монтажа на плате не подвержено вибрациям - вибрационные нагрузки могут привести к ослаблению контакта
• Для обслуживания отключите все источники питания - даже при выключенном положении контакты остаются под напряжением, если источник не отсоединен
• При замене используйте только оригинальные компоненты серии А63 - совместимость с другими сериями (например, АЕ20) не гарантирована
