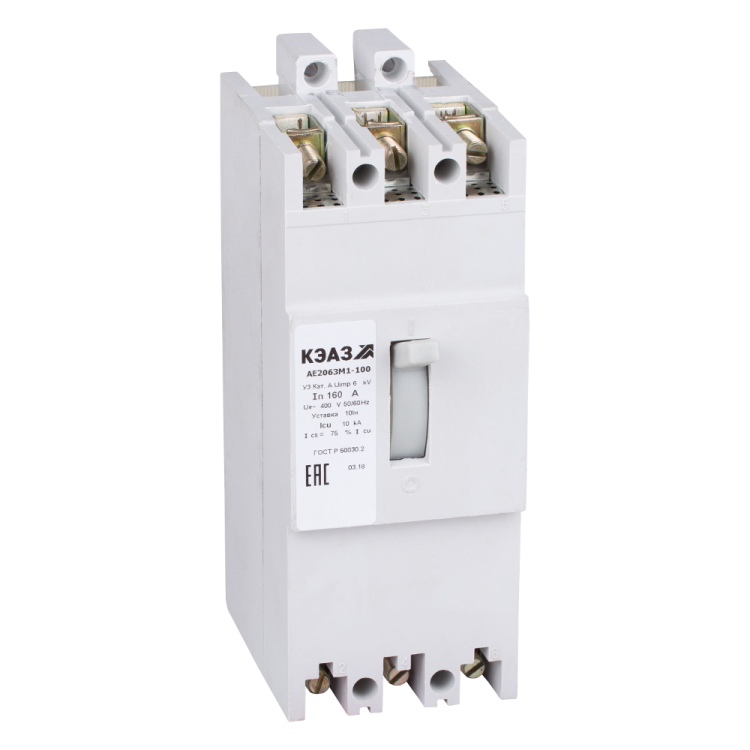

Выключатель автоматический АЕ2063М1-100-160А-5Iн-400AC-У3 | 104529 КЭАЗ

Автоматический выключатель АЕ2063М1-100 от КЭАЗ - трёхполюсный аппарат в литом корпусе на 160 А и 400 В переменного тока, предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для стационарной установки на монтажную плату в промышленных системах.

Назначение и область применения

АЕ2063М1-100 используется для защиты кабельных линий и асинхронных электродвигателей в сетях переменного тока частотой 50–60 Гц. Применяется в промышленных объектах: на станках, конвейерах, насосных станциях, в распределительных щитах. Является частью серии АЕ20, которая обеспечивает надёжную коммутацию и защиту в условиях высоких токов и частых пусков нагрузки.

Технические характеристики

• Номинальный ток: 160 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Номинальное напряжение: 400 В AC - работает в сетях до 400 вольт переменного тока.
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 тысяч ампер.
• Тип расцепителя: электромагнитный - срабатывает мгновенно при превышении тока, заданного уставкой 5Iн (800 А).
• Диапазон настройки защиты от перегрузки: фиксированный 160 А - не регулируется, рассчитан на работу именно с этим значением.
• Уставка срабатывания КЗ: 5Iн = 800 А - мгновенное отключение происходит при токе, превышающем номинал в 5 раз.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не герметичен; требует установки внутри закрытого шкафа.
• Диапазон рабочих температур: от –40 до +60 C - допускает эксплуатацию в суровых климатических условиях.
• Частота: 50/60 Гц - совместим с сетями России, Европы и других стран.
• Максимальное сечение кабеля: 70 мм2 - позволяет подключать мощные медные или алюминиевые проводники.
• Наличие дугогасительной камеры: 3 - каждая фаза имеет собственную камеру для гашения дуги при отключении.
• Тип подключения: винтовое - зажимы для кабелей затягиваются гайками.
• Способ монтажа: монтажная плата - крепится болтами к металлической поверхности, не является DIN-рейкой.
• Тип элемента управления: рычажковый - ручка для включения/выключения перемещается вверх/вниз.
• Вид привода: ручной - управление осуществляется только вручную, без автономных механизмов.
• Количество вспомогательных контактов: 0 - нет сигналов состояния, нельзя подключить удалённую индикацию или блокировки.

Совместимость и монтаж

АЕ2063М1-100 не устанавливается на DIN-рейку. Для монтажа требуется подготовить отверстия под винты крепления на монтажной плате. Размеры и расположение крепёжных отверстий соответствуют стандартным габаритам серии АЕ20. Подключение кабелей выполняется через винтовые зажимы - рекомендуется использовать наконечники типа НШВИ для многожильных проводов. Монтаж возможен только в сухих помещениях, так как степень защиты IP20 исключает воздействие влаги и пыли извне.

Безопасность и стандарты

АЕ2063М1-100 соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-027-05758109-2007. Сертифицирован в Реестре средств электротехнического оборудования (РЭП) под номером РЭ-2504/20. Обеспечивает классическую двухступенчатую защиту: тепловую (при длительной перегрузке) и мгновенную электромагнитную (при КЗ). Отсутствие вспомогательных контактов снижает риск ложных срабатываний в сложных системах управления.

Преимущества

• Высокая отключающая способность (10 кА) - подходит для мест с большими токами КЗ, например, рядом с трансформаторными подстанциями.
• Фиксированная уставка 5Iн - гарантирует быстрое отключение при пусковых токах двигателей, предотвращая ложные срабатывания.
• Литой корпус - прочный, устойчив к механическим повреждениям, не требует обслуживания.
• Широкий температурный диапазон - можно применять в холодных цехах и на открытых площадках при условии внутренней установки в шкаф.
• Совместимость с другими устройствами серии АЕ20 - легко заменяется аналогами при ремонте.

Ограничения применения

• Не подходит для установки на DIN-рейку - требует специальной монтажной платы.
• Отсутствуют вспомогательные контакты - невозможно реализовать дистанционную сигнализацию или интерлоки.
• Защита от перегрузки не регулируется - нельзя адаптировать под меньшие токи, даже если нагрузка ниже 160 А.
• IP20 - запрещено использование во влажных, пыльных или наружных условиях без дополнительной защиты в шкафу.
• Ручное управление - не поддерживает автоматизированные системы управления без внешних реле.

Примеры использования

• Защита двигателя 110 кВт на конвейере в пищевой промышленности.
• Распределительный щит на заводе с несколькими асинхронными насосами.
• Щитовая в цехе с тяжёлым оборудованием, где часто происходят пуски с высокими токами.
• Замена старого автомата в существующей системе, где уже установлены другие устройства серии АЕ20.

Практические советы

• При подключении кабелей сечением 70 мм2 используйте наконечники и равномерно затягивайте винты - перетягивание может повредить контакт.
• Убедитесь, что монтажная плита выполнена из стали толщиной не менее 2 мм и хорошо заземлена.
• Если нужна сигнализация состояния, установите отдельное реле контроля тока или используйте другой тип аппарата с вспомогательными контактами.
• Проверьте соответствие номинала нагрузки - если потребляемый ток постоянно меньше 100 А, возможно, стоит выбрать автомат с меньшим Iн для более точной защиты.
• При замене АЕ2063М1-100 на аналог - проверьте габариты и положение крепёжных отверстий, чтобы не переделывать монтажную плату.
