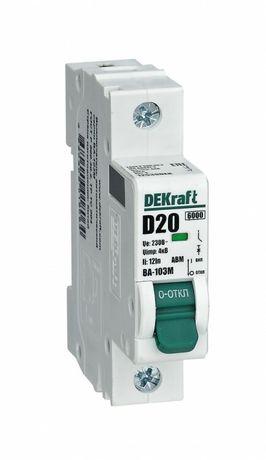

Выключатель автоматический без теплозащиты однополюсный ВА-103М 1P 20А характеристика C 6кА | 12503DEK Dekraft APC

Автоматический выключатель без теплозащиты ВА-103M от DEKRAFT предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат, рассчитанный на 20 А и 400 В, подходит для установки в системах противопожарной защиты, вентиляции и других объектах с умеренной частотой коммутаций. Артикул 12503dek - надёжное решение для профессионального монтажа.

Назначение и область применения

ВА-103M используется там, где требуется защита от короткого замыкания, но не нужна тепловая защита от длительных перегрузок. Это характерно для цепей, которые работают в режиме постоянной нагрузки или имеют встроенные средства защиты от перегрева - например, системы вентиляции, пожарной сигнализации, насосные станции и освещение аварийных выходов.

Устройство предназначено для редких оперативных включений и отключений - не для частого управления нагрузкой, как обычный рубильник.

Технические характеристики

• Номинальный ток: 20 А - максимальный ток, который устройство может проводить постоянно без повреждений;
• Номинальное напряжение: 400 В - допустимое рабочее напряжение сети переменного тока;
• Количество полюсов: 1 - защищает одну фазу; подходит для однофазных цепей;
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А;
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, что идеально для двигателей и оборудования с пусковыми токами;
• Частота: 50 Гц - совместим с сетями стандарта РФ и Европы;
• Тип напряжения: AC - работает только с переменным током;
• Номинальное напряжение изоляции: 2000 В - уровень испытательного напряжения, обеспечивающий безопасную изоляцию;
• Класс токоограничения: 3 - быстродействующий тип, снижающий энергию КЗ, что увеличивает долговечность подключённого оборудования;
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм, но не от воды и пыли;
• Модульная ширина: 1 модуль - занимает 17,5 мм в щите по стандарту DIN;
• Глубина монтажа: 73 мм - требует достаточного места внутри распределительного щита;
• Гарантийный срок: 60 месяцев - 5 лет официальной гарантии от производителя;
• Рабочий температурный диапазон: от –25C до +60C - подходит для холодных и жарких помещений.

Совместимость и монтаж

ВА-103M монтируется на DIN-рейку шириной 35 мм - стандарт для всех современных распределительных щитов. Установка выполняется одним движением: защёлкивается на рейке и фиксируется механически. Подключение проводов осуществляется через зажимы сверху и снизу - можно использовать одножильные и многожильные провода с предварительно установленными наконечниками. Диаметр кабеля рекомендуется не более 16 мм2.

Необходимо обеспечить свободное пространство вокруг аппарата для теплоотвода - особенно при групповой установке нескольких автоматов.

Безопасность и стандарты

ВА-103M соответствует требованиям директивы RoHS - не содержит опасных веществ, таких как свинец или кадмий. Конструкция выполнена из самозатухающего пластика, устойчивого к возгоранию. Отключение происходит за счёт электромагнитного расцепителя - исключает риск перегрева корпуса при КЗ.

Преимущества

• Отсутствие тепловой защиты позволяет применять его в цепях с известной и стабильной нагрузкой, где перегрузки контролируются другими средствами;
• Высокая отключающая способность (6 кА) делает его подходящим для мест с высокими токами КЗ - например, рядом с трансформаторами или в крупных зданиях;
• Широкий диапазон температур - подходит для установки в неотапливаемых помещениях, чердачных этажах или на улице в закрытых щитках;
• Класс токоограничения 3 снижает энергетическую нагрузку на кабели и оборудование во время КЗ, продлевая срок службы всей системы;
• 5-летняя гарантия - один из самых длинных сроков среди аналогичных устройств на рынке.

Ограничения применения

ВА-103M нельзя использовать в цепях, где возможны длительные перегрузки - например, в розеточных группах, освещении с лампами накаливания или нагревательных приборах. Без тепловой защиты он не отключится при токе 25–30 А, даже если такая нагрузка будет держаться часами - это создаёт риск перегрева проводки.

Не применяйте в условиях повышенной влажности, пыли или открытых площадках - степень защиты IP20 не обеспечивает защиту от брызг и пыли.

Примеры использования

• Защита цепей вентиляционных установок с частотными преобразователями;
• Автоматическое отключение при пожаре в системах дымоудаления;
• Щиты управления лифтами и эскалаторами;
• Цепи питания аварийного освещения с собственным источником бесперебойного питания;
• Электрооборудование в промышленных зонах, где перегрузки контролируются термореле или PLC.

Практические советы

• Выбирая ВА-103M, проверьте, что ваша сеть имеет достаточную мощность КЗ - если ток короткого замыкания ниже 6 кА, то использование этого автомата избыточно, но не опасно;
• При установке в щит с несколькими автоматами - оставляйте минимум 10 мм между устройствами для лучшего охлаждения;
• Используйте только качественные провода с медными жилами - алюминиевые могут вызывать перегрев контактов;
• Если вам нужна тепловая защита - выбирайте другую модель, например, ВА-103 с буквой “T” в названии;
• Проверяйте соответствие номинала автомата сечению кабеля - для 20 А минимальное сечение - 2,5 мм2 меди, лучше - 4 мм2.
