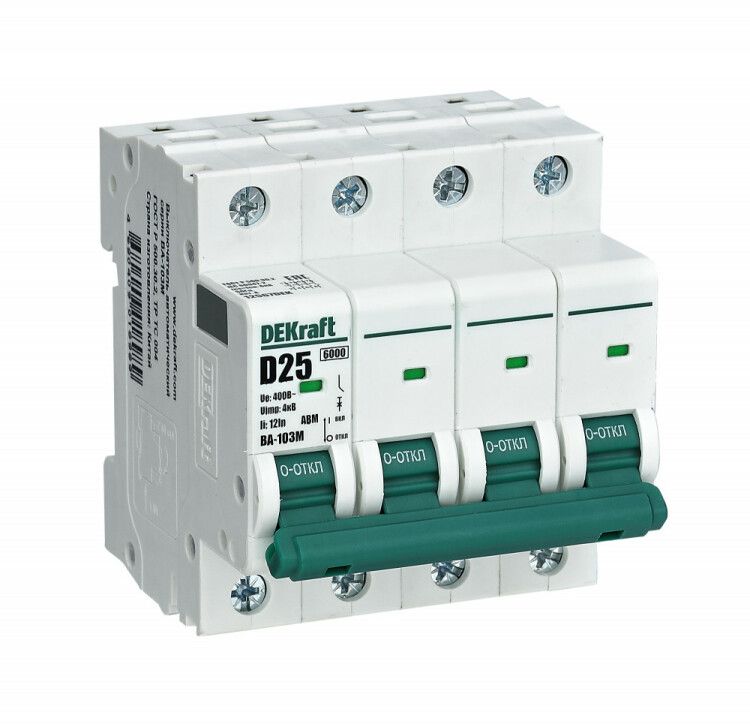

Выключатель автоматический без теплозащиты четырехполюсный ВА-103М 4P 16А характеристика C 6кА | 12529DEK Dekraft APC

Автоматический выключатель без теплозащиты ВА-103M от DEKRAFT предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Модель с четырьмя полюсами, номинальным током 16 А и характеристикой срабатывания C подходит для стационарной установки на DIN-рейку. Артикул 12529dek - надёжное решение для систем вентиляции, противопожарной защиты и аналогичных применений.

Назначение и область применения

Выключатель автоматический ВА-103M используется там, где требуется надёжная защита от короткого замыкания, но не нужна тепловая защита от длительных перегрузок. Это типично для цепей, которые работают в режиме постоянной нагрузки и требуют быстрого отключения при аварии - например, системы вентиляции, пожарной сигнализации, насосные станции, освещение эвакуационных путей. Устройство рассчитано на редкие оперативные включения и отключения, но не предназначено для частого ручного управления.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который устройство может проводить без срабатывания;
• Номинальное напряжение: 400 В переменного тока (AC) - допустимый уровень напряжения сети;
• Количество полюсов: 4 - защищает все фазы и ноль одновременно; подходит для трёхфазных сетей с заземлением;
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А;
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, оптимальна для активно-индуктивных нагрузок (двигатели, трансформаторы);
• Номинальное напряжение изоляции: 2000 В - гарантирует безопасную работу при высоких импульсных перенапряжениях;
• Модульная ширина: 4 модуля (72 мм) - занимает 4 стандартных места на DIN-рейке;
• Глубина монтажа: 73 мм - учитывать при проектировании щита;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижает энергетическую нагрузку на оборудование;
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищена от пыли и влаги;
• Рабочий температурный диапазон: от -25C до +60C - позволяет использовать в неотапливаемых помещениях и на улице внутри корпусов;
• Гарантия: 60 месяцев - один из самых длинных сроков в классе.

Совместимость и монтаж

Установка осуществляется на стандартную DIN-рейку типа TS35. Выключатель ВА-103M имеет фиксированные крепления, не требует дополнительных инструментов - просто защёлкивается на рейку. Для подключения используются винтовые зажимы, рассчитанные на медные жилы сечением до 16 мм2. Подключение необходимо выполнять с соблюдением полярности: вход - сверху, выход - снизу. Нулевой проводник можно подключать через любой полюс, так как устройство не имеет функции контроля нуля. Убедитесь, что свободное место в щите соответствует глубине 73 мм и ширине 72 мм.

Безопасность и стандарты

Выключатель автоматический ВА-103M соответствует требованиям международного стандарта IEC/EN 60947-2 и директиве RoHS - то есть изготовлен без опасных веществ. Отсутствие тепловой защиты делает его менее универсальным, чем обычные автоматы, но повышает отказоустойчивость в условиях постоянной нагрузки. IP20 не обеспечивает защиту от воды и пыли - использование вне закрытых щитов запрещено. Устройство не предназначено для работы в средах с взрывоопасными газами, паром или агрессивными химическими испарениями.

Преимущества

• Высокая отключающая способность (6 кА) - подходит для промышленных объектов с мощными источниками питания;
• Широкий температурный диапазон - работает даже в холодных складах и на чердаках;
• Класс токоограничения 3 - минимизирует риск повреждения оборудования при КЗ;
• Долгая гарантия (5 лет) - подтверждает качество сборки и материалов;
• Поддержка дополнительной комплектации - возможна установка вспомогательных контактов, расцепителей, блокировки.

Ограничения применения

• Не применяется в цепях с частыми включениями - не рассчитан на коммутируемые нагрузки (например, светильники с кнопками);
• Отсутствует тепловая защита - нельзя использовать для защиты бытовых приборов, нагревателей, осветительных приборов, где возможны длительные перегрузки;
• IP20 - недопустимо монтировать во влажных помещениях, на улице, в сырых подвалах без герметичного корпуса;
• Не подходит для однофазных цепей без необходимости отключения всех полюсов - экономически невыгодно;
• Не рекомендован для систем с высокой долей пусковых токов выше 8×Iн - возможны ложные срабатывания.

Примеры использования

• Защита трёхфазного вентилятора в системе дымоудаления - ток КЗ возникает при обрыве обмотки, автомат отключает питание за миллисекунды;
• Щитовая защита насосной группы пожарного водоснабжения - исключает повреждение двигателя при пробое;
• Цепь питания пожарной сигнализации - обеспечивает сохранность цепи при внешнем КЗ, не реагируя на малую перегрузку;
• Энергообъекты с высокой плотностью нагрузки - когда важно гарантировать отключение именно при КЗ, а не при временной перегрузке.

Практические советы

• Выбирая ВА-103M, проверьте, что ваша сеть действительно требует именно отсутствие теплозащиты - чаще всего такие устройства нужны в проектах по пожарной безопасности;
• Из-за отсутствия тепловой защиты не используйте этот автомат вместо обычного ВА-47-29 или другого бытового автомата;
• При монтаже в щитах с ограниченным пространством учтите глубину 73 мм - возможно, потребуется углубление или выносной бокс;
• Для увеличения функциональности заказывайте дополнительные элементы: вспомогательные контакты для сигнализации состояния, расцепители минимального напряжения;
• Проверяйте соответствие сечения кабеля - для 16 А лучше использовать медный провод не меньше 2,5 мм2, особенно при длинных участках.
