Автоматический выключатель ВА-103 4P 16А C 6кА новый - 12321DEK APC

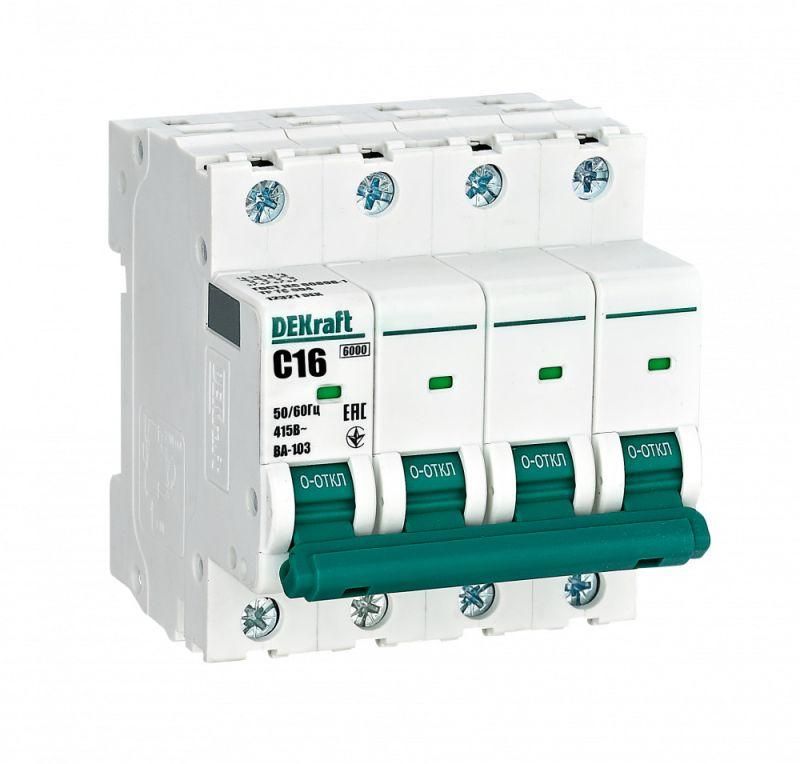

Автоматический выключатель ВА-103 - четырёхполюсный модульный аппарат с номинальным током 16 А и характеристикой C, предназначенный для защиты электрических цепей переменного тока. Бренд DEKRAFT обеспечивает надёжную работу в распределительных щитах, а артикул 12321dek соответствует серийному решению для промышленной и коммерческой автоматизации.

Назначение и область применения

Автоматический выключатель ВА-103 используется для защиты электрических цепей от перегрузок и коротких замыканий. Четыре полюса позволяют отключать все фазы одновременно, что делает его подходящим для трёхфазных сетей с нулевым проводником. Характеристика C оптимальна для нагрузок с умеренным пусковым током - например, двигатели малой мощности, освещение, группы розеток. Применяется в качестве вводного автомата в распределительных щитах жилых, офисных и производственных зданий.

Технические характеристики

• Номинальный ток: 16 А
• Количество полюсов: 4
• Номинальное напряжение: 415 В (переменный ток AC)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, подходит для типичных бытовых и промышленных нагрузок
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при напряжении до этого значения
• Частота: 50/60 Гц - совместим с сетями России и Европы
• Модульная ширина: 4 М (18 мм × 4 = 72 мм)
• Глубина монтажа: 78,5 мм - требует достаточного места внутри щита
• Степень защиты IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыления
• Способ монтажа: DIN-рейка 35 мм - стандартный крепёж для электрощитов

Совместимость и монтаж

Автоматический выключатель ВА-103 легко устанавливается на стандартную DIN-рейку. Его боковая форма и размеры полностью совместимы с корпусами DEKraft и Systeme Electric - можно менять оборудование без переделки щита. Возможна установка дополнительных аксессуаров (например, расцепителей, сигнализаторов) только с левой стороны устройства. Для правильного монтажа убедитесь, что глубина щита минимум 80 мм, чтобы не задеть соседние элементы.

Безопасность и стандарты

Изделие соответствует требованиям международных норм для автоматических выключателей. Напряжение изоляции 500 В и отключающая способность 6 кА обеспечивают безопасность даже при аварийных режимах. Конструкция выполнена с учётом класса загрязнения 2 - подходит для помещений без агрессивной среды. Отсутствие защиты от влаги (IP20) исключает применение во влажных или открытых местах.

Преимущества

• Усиленный корпус с 5 монолитными заклёпками - снижает риск деформации при механическом воздействии
• Индикатор состояния контактов через окошко - видно, включен ли автомат, даже если рукоятка заблокирована или находится в промежуточном положении
• Боковые каналы охлаждения - предотвращают перегрев при длительной работе при повышенных температурах окружающей среды
• Поддержка дополнительных аксессуаров слева - гибкость в настройке функционала без изменения основной схемы
• 100%-я совместимость с популярными щитами DEKraft и Systeme Electric - упрощает замену и сборку

Ограничения применения

• Не предназначен для установки на улице или в сырых помещениях - степень защиты IP20 не защищает от влаги
• Не рекомендован для нагрузок с очень высокими пусковыми токами (например, крупные насосы, компрессоры) - характеристика C может давать ложные срабатывания; для таких задач лучше выбрать характеристику D
• Дополнительные аксессуары можно устанавливать только с левой стороны - нельзя расширять функционал справа
• Работает только с переменным током - не подходит для постоянного тока (DC)

Примеры использования

• Вводной автомат в щите многоквартирного дома - отключение всех фаз при КЗ
• Защита трёхфазного оборудования: станков, конвейеров, систем вентиляции
• Щиты управления в торговых центрах, складах, мастерских
• Замена старых автоматов в существующих щитах DEKraft без переоборудования

Практические советы

• При проектировании щита учитывайте глубину 78,5 мм - оставьте запас 5–10 мм для удобства подключения проводов
• Если планируете использовать аксессуары - заранее выбирайте модель с возможностью монтажа слева, и проверьте совместимость с вашим щитом
• Для нагрузок выше 10 кВт или с частыми пусками рассмотрите автомат с характеристикой D вместо C
• Проверяйте маркировку на корпусе: номинальный ток 16 А, характеристика C, 4P - должны совпадать с проектом
• Не используйте этот автомат там, где есть риск попадания воды, пыли или химически активных веществ - он не имеет защиты выше IP20
