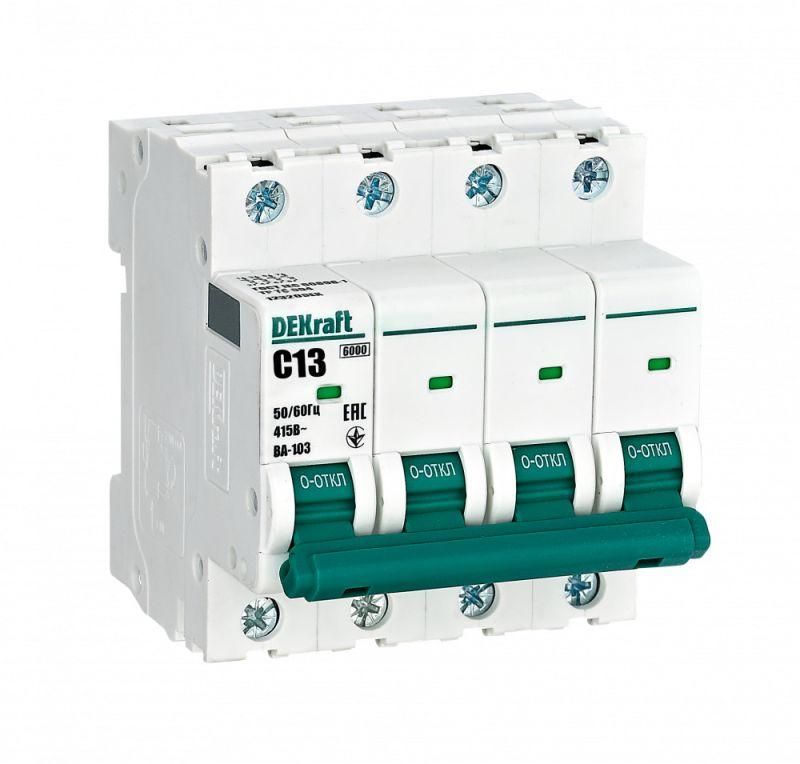

Автоматический выключатель ВА-103 4P 13А C 6кА новый - 12320DEK APC

Автоматический выключатель ВА-103 от DEKraft - четырёхполюсный защитный аппарат с номинальным током 13 А и характеристикой C, предназначенный для коммутации и защиты цепей переменного тока до 415 В. Подходит для установки на DIN-рейку в распределительных щитах промышленных и коммерческих объектов.

Назначение и область применения

Выключатель ВА-103 используется для защиты электрических цепей от перегрузок и коротких замыканий. Четыре полюса позволяют отключать все фазы одновременно, что важно для трёхфазных систем. Характеристика C обеспечивает устойчивую работу при пусковых токах типичных для двигателей, освещения и оборудования с индуктивной нагрузкой. Применяется в качестве вводного автомата в щитах, защищает группы потребителей на производстве, в офисах, торговых центрах и объектах ЖКХ.

Технические характеристики

• Номинальное напряжение: 415 В (переменный ток AC)
• Номинальный ток: 13 А
• Количество полюсов: 4
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - срабатывает при токах 5–10 кратном от номинала, оптимально для двигателей и светильников
• Номинальное напряжение изоляции: 500 В
• Частота: 50/60 Гц
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Монтаж: на DIN-рейку, занимает 4 модуля (78,5 мм глубины)
• Степень загрязнения: 2 - допустимо использование в помещениях с нормальным уровнем запыления

Совместимость и монтаж

Выключатель ВА-103 легко устанавливается на стандартную DIN-рейку шириной 35 мм. Глубина монтажа 78,5 мм требует достаточного места внутри шкафа. Устройство полностью совместимо с корпусами и оболочками DEKraft и Systeme Electric - можно использовать существующие крепления и крышки. Возможна установка дополнительных аксессуаров (например, расцепителей, сигнализаторов) только с левой стороны. Для правильного монтажа проверьте зазор между устройством и соседними элементами - рекомендуется минимум 10 мм с каждой стороны для теплоотвода.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 для автоматических выключателей низкого напряжения. Конструкция обеспечивает надёжное отключение даже при максимальной отключающей способности 6 кА. Монолитные заклёпки увеличивают механическую жесткость корпуса, снижая риск деформации при аварийных режимах. Индикатор состояния контактов виден через окошко независимо от положения рукоятки - это исключает ошибки при диагностике.

Преимущества

• Увеличенная прочность корпуса благодаря 5 монолитным заклёпкам - меньше вероятность повреждений при сборке или эксплуатации
• Индикатор положения контактов - наглядно показывает, включен ли автомат, даже если рукоятка заблокирована или частично закрыта
• Боковые каналы охлаждения - обеспечивают стабильную работу при повышенных температурах окружающей среды (до +40 C)
• Поддержка дополнительных аксессуаров слева - гибкость в настройке функционала (блокировки, сигнализация, дистанционное управление)
• Полная совместимость с популярными сериями DEKraft и Systeme Electric - упрощает замену и модернизацию старых щитов

Ограничения применения

• Не предназначен для установки во внешних или влажных условиях - степень защиты IP20 не защищает от пыли и брызг
• Работает только с переменным током (AC), не подходит для постоянного тока (DC)
• Не рекомендован для защиты чувствительной электроники - характеристика C имеет задержку срабатывания, которая может не успеть предотвратить повреждение микросхем
• Запрещено использовать при температуре выше +40 C без принудительного охлаждения
• Не допускается установка аксессуаров справа - возможна механическая интерференция

Примеры использования

• Вводной автомат в трёхфазном распределительном щите производственного участка
• Защита группы мощных насосов или вентиляторов с пуском под нагрузкой
• Щит освещения в торговом комплексе с люминесцентными и светодиодными светильниками
• Распределительный щит в административном здании с несколькими группами розеток и освещения

Практические советы

• Перед установкой проверьте соответствие номинального тока (13 А) нагрузке - не превышайте её более чем на 20%
• При использовании в щитах с плотной компоновкой учтите глубину 78,5 мм и наличие боковых каналов охлаждения - не закрывайте их стенками или проводами
• Для удобства обслуживания используйте дополнительные аксессуары: сигнализатор положения контактов или блокировку рукоятки
• При замене аналога - выбирайте именно модель ВА-103 от DEKraft, чтобы сохранить совместимость с корпусами Systeme Electric
• Не затягивайте клеммы слишком сильно - это может повредить пластиковую часть корпуса
