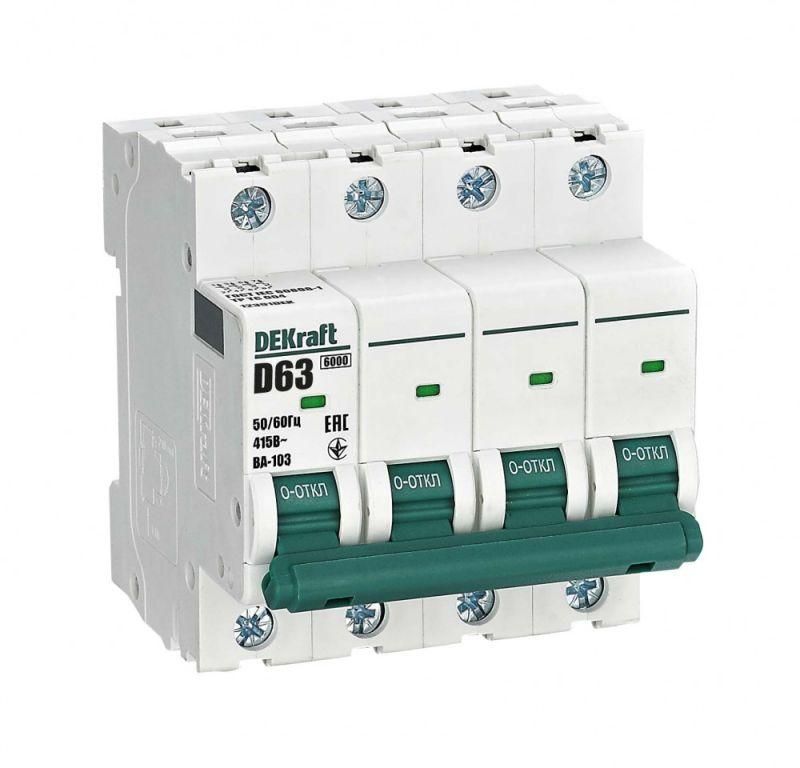

Автоматический выключатель ВА-103 4P 63А D 6кА новый - 12391DEK APC

Автоматический выключатель ВА-103 от DEKraft - четырёхполюсный аппарат на 63 А с характеристикой D и отключающей способностью 6 кА, предназначенный для защиты распределительных цепей переменного тока. Подходит для монтажа на DIN-рейку и совместим с корпусами DEKraft и Systeme Electric.

Назначение и область применения

Выключатель ВА-103 используется для защиты электрических цепей от перегрузок и коротких замыканий. Его характеристика D обеспечивает устойчивость к кратковременным пусковым токам, поэтому устройство идеально подходит в качестве вводного автомата в промышленных системах питания. Применяется в щитах оборудования: станках, конвейерах, насосных станциях, системах вентиляции и других нагрузках с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 63 А
• Количество полюсов: 4
• Номинальное напряжение: 415 В AC
• Номинальное напряжение изоляции (Ui): 500 В
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: D - устойчив к импульсным токам до 10–20 In
• Частота: 50/60 Гц
• Степень защиты IP20 - защита от доступа пальцев, но не от пыли и воды
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью
• Монтаж: на DIN-рейку, занимает 4 модуля (72 мм)
• Глубина монтажа: 78,5 мм
• Индикатор состояния: окно на передней панели показывает положение контактов (вкл./выкл.) независимо от положения рукоятки

Совместимость и монтаж

Выключатель ВА-103 полностью совместим с шасси и оболочками DEKraft и Systeme Electric. Монтируется на стандартную DIN-рейку типа TS35. Установка требует свободного места глубиной не менее 78,5 мм. Возможна установка дополнительных аксессуаров (например, расцепителей, сигнализирующих контактов) только с левой стороны устройства. Для правильной сборки проверьте соответствие габаритов корпуса и глубины шкафа.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-2. Конструкция обеспечивает безопасную работу при напряжении до 500 В и токе до 63 А. Индикатор состояния контактов снижает риск случайного включения при обслуживании. Отключение происходит за счет теплового и электромагнитного расцепления, исключающего самопроизвольное восстановление питания после аварии.

Преимущества

• Повышенная механическая прочность благодаря 5 монолитным заклёпкам - снижена вероятность деформации корпуса при ударах или вибрации
• Боковые каналы охлаждения обеспечивают стабильную работу при повышенных температурах окружающей среды
• Явный индикатор положения контактов - удобен при диагностике и ремонте
• Поддержка установки аксессуаров слева - гибкость в настройке функционала
• 100%-я совместимость с популярными корпусами DEKRAFT и Systeme Electric - упрощает замену и модернизацию существующих щитов

Ограничения применения

• Не предназначен для использования во внешних условиях - степень защиты IP20 не защищает от пыли и влаги
• Не рекомендован для цепей постоянного тока - работает только с переменным током (AC)
• Запрещено применять в зонах с уровнем загрязнения выше 2 (например, в цехах с металлической пылью или химическими испарениями)
• Не подходит для защиты чувствительной электроники - характеристика D рассчитана на мощные двигатели, а не на электронные нагрузки

Примеры использования

• Вводной автомат в распределительном щите промышленного объекта
• Защита трёхфазного электродвигателя 45 кВт с высоким пусковым током
• Распределение энергии на конвейерную линию с несколькими потребителями
• Щитовая автоматизация насосной станции с частотником

Практические советы

• Перед монтажом проверьте, чтобы глубина шкафа была больше 78,5 мм - иначе выключатель не войдёт
• При использовании в жарком помещении убедитесь, что боковые каналы охлаждения не заблокированы другими элементами
• Для подключения проводов используйте кабель сечением 10–25 мм2 - оптимально для 63 А
• Если нужна сигнализация или дистанционное управление - выбирайте аксессуары, совместимые с левой стороной ВА-103
• Не путайте с бытовыми автоматами с характеристикой C - ВА-103 с характеристикой D не сработает при пуске малых двигателей, но надёжно защитит крупные
