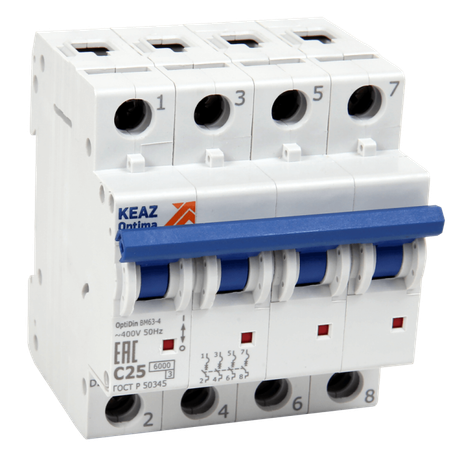

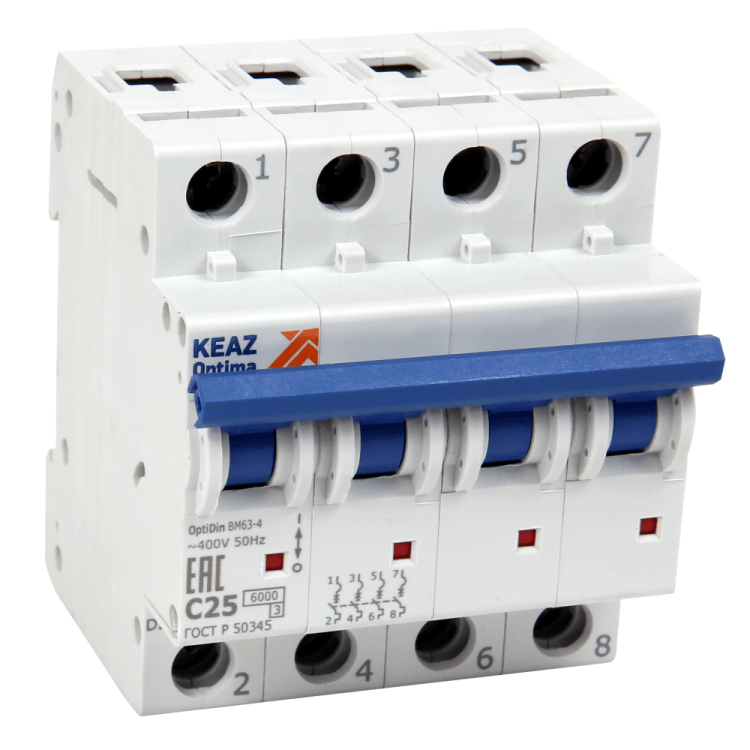

Выключатель автоматический четырехполюсный 25А N 6кА AC OptiDin BM63-4NC25-УХЛ3-РЕГ - 280526 КЭАЗ

Автоматический четырехполюсный выключатель КэАЗ OptiDin BM63-4NC25-УХЛ3-РЕГ предназначен для защиты электрических цепей переменного тока от перегрузок и коротких замыканий. Он сочетает высокую отключающую способность, устойчивость к экстремальным температурам и надежную работу даже при частых коммутациях - идеально подходит для распределительных щитов промышленных объектов, где требуется управление трехфазными нагрузками с нулевым проводом.

Назначение и область применения

Выключатель КэАЗ OptiDin BM63-4NC25-УХЛ3-РЕГ используется для защиты четырехпроводных сетей переменного тока 400 В, 50 Гц. Подходит для управления мощными потребителями: трёхфазными двигателями, нагревательным оборудованием, конвейерами, насосами и другим промышленным оснащением. Особенность модели - наличие коммутируемого нейтраля, что позволяет полностью отключить все четыре провода при аварии или обслуживании. Применяется в силовых шкафах, распределительных пунктах и щитах управления.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который устройство может длительно пропускать без срабатывания.
• Номинальное напряжение: 400 В переменного тока; изоляция рассчитана на то же напряжение.
• Отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Характеристика срабатывания: C - оптимальна для нагрузок с пусковыми токами (например, двигатели, световые люминесцентные лампы).
• Количество полюсов: 4 - три фазы + нейтраль, причём нейтральный проводник также коммутируется.
• Сечение проводников: допускаются жилы от 1 до 25 мм2; возможно подключение до 35 мм2 при условии правильной затяжки зажимов.
• Степень защиты IP30: защита от доступа инструментов и частиц крупнее 2,5 мм, но не герметична - требует установки внутри закрытого щита.
• Рабочий температурный диапазон: от –60 C до +60 C - обеспечивает работоспособность в суровых условиях, включая холодные склады и открытые площадки.
• Количество модулей: 4 - занимает стандартную ширину DIN-рейки 72 мм.
• Глубина монтажа: 75 мм - необходимо предусмотреть свободное пространство за щитом.
• Номинальное импульсное напряжение: 4 кВ - соответствует требованиям категории перенапряжения IV для защиты от скачков напряжения.
• Частота: 50 Гц - предназначено исключительно для сети стандарта Европы/РФ.
• Класс токоограничения: 3 - быстрое ограничение тока при КЗ снижает тепловое воздействие на оборудование.
• Степень загрязнения: 2 - допустимо использование в помещениях со слабым уровнем запыления и конденсацией.

Совместимость и монтаж

Выключатель КэАЗ OptiDin BM63-4NC25-УХЛ3-РЕГ устанавливается на стандартную DIN-рейку типа TS35. Монтаж выполняется путём защёлкивания задней планки устройства на рейку. Для подключения используются вертикальные зажимы с болтовым креплением - рекомендуется использовать плоский наконечник при сечении более 16 мм2. Устройство совместимо с другими элементами серии OptiDin: дополнительными контактами, катушками, сигнализирующими модулями. Обеспечивается возможность последующего расширения функционала - можно установить блоки дистанционного отключения, указатели положения или дополнительные контакты.

Безопасность и стандарты

Произведён согласно требованиям ГОСТ Р 50030.2–2019 и международному стандарту IEC 60947-2. Соответствует реестру промышленной продукции России №10385134. Корпус изготовлен из самозагасающегося термопластического материала - не распространяет горение. Конструкция предусматривает двойной разрыв контактов и две дугогасительные камеры, что минимизирует риск возгорания при отключении больших токов. Напайки контактов содержат серебро - повышают долговечность и снижают переходное сопротивление.

Преимущества

• Серебросодержащие напайки на подвижных контактах - увеличивают срок службы и снижают нагрев при работе.
• Профилированные углубления на корпусе обеспечивают лучший теплоотвод - особенно важно при плотной группировке аппаратов в щите.
• Индикатор состояния контактов - визуальное определение положения (вкл./выкл.) без вскрытия щита.
• Поддержка проводников до 35 мм2 - даёт гибкость при использовании массивных кабелей, хотя официально указан максимум 25 мм2.
• Двойной разрыв контактов и двухступенчатая система гашения дуги - гарантирует безопасное отключение даже при значительных токах КЗ.
• Надёжные зажимы - обеспечивают минимальное сопротивление и исключают ослабление соединения после многократных включений.

Ограничения применения

• Не предназначен для работы вне закрытых щитов - степень защиты IP30 не защищает от воды, брызг и пыли внешней среды.
• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц.
• Не следует использовать в местах с повышенной химической активностью или агрессивной средой - материал корпуса не устойчив к растворителям и маслам.
• При температуре ниже –60 C возможна потеря эластичности пластиков - проверьте условия хранения перед монтажом.
• Необходимо соблюдать глубину монтажа 75 мм - недостаточно места за щитом может помешать полноценной сборке.

Примеры использования

• Защита трёхфазного электродвигателя 15 кВт с пускателем - отключение всех проводов, включая ноль, при аварии.
• Щит питания конвейера на пищевом производстве - работа в условиях влажности и периодических мойках (при этом само устройство находится в закрытом щите).
• Распределительный пункт на холодильной базе - работает при –40 C благодаря широкому температурному диапазону.
• Объекты ЖКХ - управление насосными станциями, вентиляцией, лифтами.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте наконечники для проводов >16 мм2, чтобы избежать деформации зажимов.
• При установке нескольких автоматов рядом - учтите необходимый воздушный зазор: лучше оставлять 10–15 мм между устройствами для лучшей вентиляции.
• Индикатор положения контактов показывает механическое состояние рычага - он не всегда совпадает с фактическим наличием тока! Для контроля напряжения используйте тестер.
• При необходимости дистанционного отключения - выбирайте модули серии OptiDin с подходящим типом исполнения (например, с катушкой Ux).
• Не забудьте сохранить документацию - номер реестра РФ (№10385134) нужен для сертификации оборудования в проектах госзакупок.
