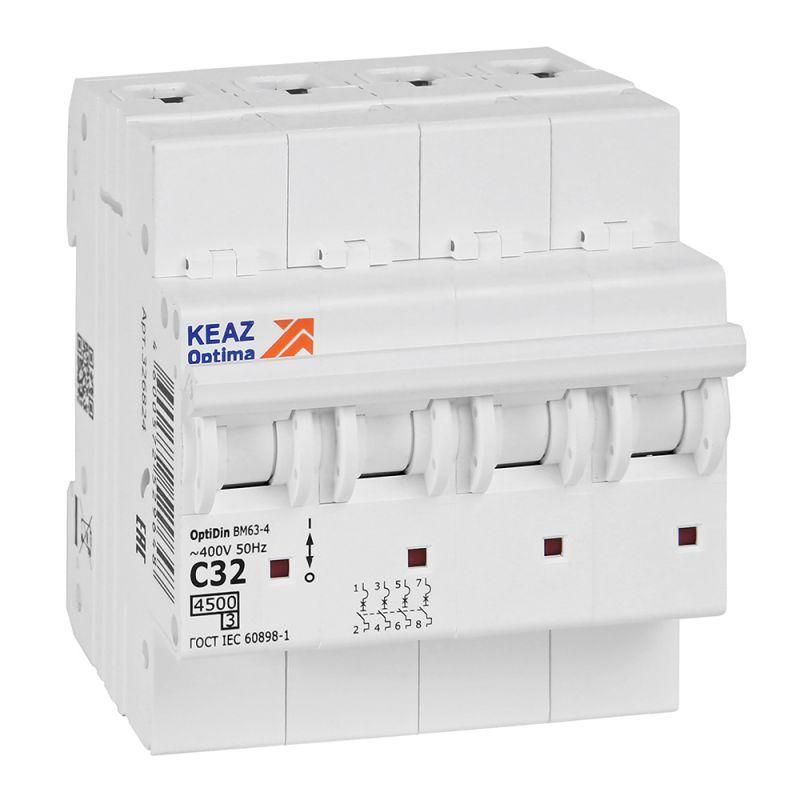

Выключатель автоматический четырехполюсный 32А C 4,5кА AC OptiDin BM63-4C32-4,5-УХЛ3 - 326824 КЭАЗ

Автоматический выключатель модульный четырехполюсный 32А C 4,5кА AC (BM63-4C32-4,5-УХЛ3) от КЭАЗ предназначен для защиты сетей до 400 В переменного тока от перегрузок и коротких замыканий. Устройство устанавливается в распределительных щитах жилых зданий, подходит для групповых линий с высокими пусковыми токами. Артикул BM63-4C32-4,5-УХЛ3 соответствует серии OptiDin BM63.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный 32А C 4,5кА AC (BM63-4C32-4,5-УХЛ3) защищает четырёхпроводные сети 380/220 В - например, питание трёхфазных потребителей (электродвигатели, нагреватели) или распределение фаз в квартире. Применяется в этажных, квартирных и вводных щитах. Подходит для цепей с частыми включениями - до 30 раз в сутки. Разработан для условий жилой застройки, где важны надёжность и компактность.

Технические характеристики

• Количество полюсов: 4 - позволяет отключить все фазы и ноль одновременно.
• Номинальный ток: 32 А - максимальный постоянный ток, который устройство пропускает без срабатывания.
• Характеристика срабатывания: C - реагирует на токи в 5–10 крат от номинала; подходит для нагрузок с пусковыми токами (двигатели, лампы накаливания).
• Номинальное напряжение: 400 В - работает в сетях до 400 В переменного тока.
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до 4500 А.
• Род тока: AC - только для переменного тока 50 Гц.
• Сечение провода: 1–25 мм2 - совместим с медными проводниками этого диапазона.
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, защищает оборудование.
• Ширина по модулям: 4M - занимает 4 стандартных модуля на DIN-рейке (72 мм).
• Глубина монтажа: 75 мм - требует свободного места в щите сзади.
• Степень защиты IP20: защита от прикосновения к токоведущим частям, но не от пыли и влаги - устанавливается внутри закрытых щитов.
• Рабочая температура: от –70C до +60C - допускает работу в холодных помещениях (например, неотапливаемые подвалы).
• Категория перенапряжения: IV - рассчитан на установку в месте ввода питания, где возможны скачки напряжения.
• Степень загрязнения: 2 - допустимо наличие некондуктивной пыли, но не проводящей грязи.

Совместимость и монтаж

Автоматический выключатель модульный четырехполюсный 32А C 4,5кА AC (BM63-4C32-4,5-УХЛ3) монтируется на стандартную DIN-рейку шириной 35 мм. Все контакты расположены спереди - удобно для подключения и проверки. Для соединения используйте провода сечением 1–25 мм2. Зажимы затягиваются отверткой - момент не более 1,5 Нм. Убедитесь, что в щите есть минимум 75 мм глубины для свободного прохода механизма. Совместим с другими аппаратами серии OptiDin BM63 - можно собирать комплексные решения.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60947-2 и имеет класс перенапряжения IV, что подтверждает его применение в точке ввода. Класс токоограничения 3 обеспечивает снижение энергии КЗ, повышая безопасность всей системы. Конструкция исключает случайное прикосновение к токоведущим частям при установленной крышке щита (IP20). Сертифицирован для эксплуатации в условиях категории UHL3 - умеренный и холодный климат.

Преимущества

• Высокая отключающая способность (4,5 кА) - надёжно защищает даже при аварийных токах.
• Характеристика C - оптимальна для оборудования с пусковыми токами, не даёт ложных срабатываний.
• Компактная форма (4 модуля) - экономит место в щитах.
• Работает при экстремальных температурах - подходит для неотапливаемых помещений.
• Поддержка токоограничения уровня 3 - продлевает срок службы подключённого оборудования.
• Совместимость с серией OptiDin - легко расширять систему без проблем с совмещением.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц.
• IP20 не защищает от влаги - нельзя устанавливать вне закрытых щитов или во влажных местах (бани, улица).
• Не рекомендован для частых включений свыше 30 раз в день - риск износа механики.
• Не предназначен для защиты цепей с очень высокими импульсными нагрузками (например, сварочные аппараты без дополнительной защиты).
• Требуется минимальная глубина щита 75 мм - не подходит для узких корпусов.

Примеры использования

• Защита трёхфазного электрокотла мощностью до 7 кВт в квартире.
• Отключение всех фаз и нуля в этажном щите многоквартирного дома.
• Щитовая защита группы розеток с кондиционером и стиральной машиной.
• Вводной автомат в домашнем распределительном щите с учётом категории перенапряжения IV.
• Цепь питания насосной станции с двигателем 3 кВт - благодаря характеристике C не срабатывает при пуске.

Практические советы

• Выбирая этот автомат, убедитесь, что суммарная нагрузка на линию не превышает 32 А - иначе будет постоянное отключение.
• При подключении проводов не забудьте зачистить изоляцию на 8–10 мм - меньше не держится, больше мешает контактам.
• Для многоквартирных домов используйте BM63-4C32-4,5-УХЛ3 как вводной автомат - он сочетает надёжность и соответствие требованиям к категории IV.
• Если щит малогабаритный - проверьте глубину: 75 мм - это не просто размер аппарата, а необходимый запас для работы рычага.
• Не смешивайте с автоматами других серий - даже если они 4 модуля, контакты и крепления могут отличаться.
• Проверяйте маркировку перед установкой: УХЛ3 - значит, можно использовать в холодных регионах, но не в агрессивной среде (промышленность с химикатами).
