Выключатель автоматический четырехполюсный ВА47-29-4C20-УХЛ3 (4,5кА)| 318333 | КЭАЗ

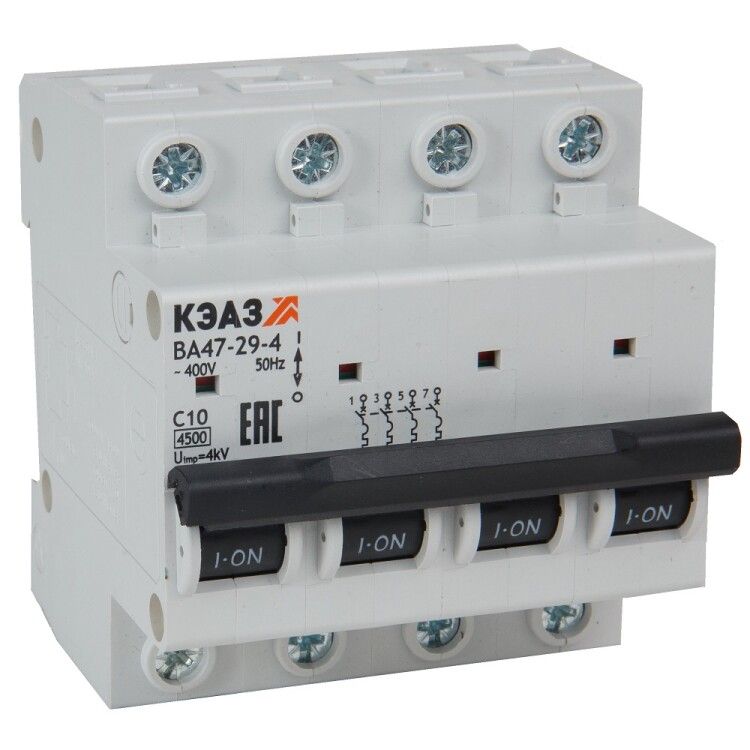

Автоматический выключатель ВА47-29-4C20-УХЛ3 от КЭАЗ - четырёхполюсный модульный аппарат для защиты сетей переменного тока от перегрузок и коротких замыканий. Подходит для установки в щитах жилых, промышленных и коммерческих объектов, где требуется надёжная защита трёхфазной сети с нулевым проводом.

Назначение и область применения

ВА47-29-4C20-УХЛ3 предназначен для защиты электрических цепей с напряжением до 400 В переменного тока частотой 50 Гц. Он обеспечивает отключение при превышении допустимого тока (перегрузка) или возникновении аварийного тока короткого замыкания. Применяется в распределительных щитах, где есть необходимость одновременно отключать все три фазы и ноль - например, в системах питания станков, насосов, конвейеров, групп освещения и других трёхфазных нагрузок.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может пропускать без отключения;
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитан аппарат;
• Количество полюсов: 4 - три фазы + нейтраль, причём нейтральный проводник коммутируемый (отключается вместе с фазами);
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током, таких как двигатели, люминесцентные светильники, трансформаторы;
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно прервать;
• Сечение провода: 1,5–25 мм2 - подходят медные провода указанного сечения;
• Степень защиты IP20 - защита от прикосновений к токоведущим частям и от предметов более 12 мм, но не защищён от пыли и воды;
• Количество модулей DIN: 4 - занимает четыре стандартных модуля на рейке (17,5 мм каждый);
• Рабочая температура: от –60 C до +40 C - позволяет использовать в холодных помещениях, включая неотапливаемые;
• Частота: 50 Гц - предназначено для сетей России и стран СНГ;
• Импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения;
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижающее тепловую энергию в цепи;
• Категория перенапряжения: IV - применяется в местах подключения к распределительным устройствам, где возможны высокие переходные процессы.

Совместимость и монтаж

ВА47-29-4C20-УХЛ3 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть корпус на рейке - никаких болтов или сверления не требуется. Устройство совместимо со всеми типами шин и клеммных колодок, соответствующих нормам IEC/EN 60947. Глубина монтажа - 71 мм, что важно учитывать при проектировании глубины щита. Наличие коммутируемого нейтрали делает его совместимым с требованиями ПУЭ для отключения всех токоведущих проводников при обслуживании.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60898-1 и ГОСТ Р 50345. Его класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную безопасность при работе в условиях нестабильной сети. Сертифицирован для эксплуатации в зонах со степенью загрязнения 2 - то есть в помещениях с обычным уровнем пыли и влаги, без агрессивных химических веществ.

Преимущества

• Коммутируемый нейтральный проводник - повышает безопасность при ремонте и техобслуживании;
• Широкий диапазон рабочих температур - можно применять даже в неотапливаемых помещениях зимой;
• Фиксированная конструкция контактов - минимизирует риск нагрева и окисления;
• Цена ниже аналогов - благодаря серии “Бюджетный модуль”, сохраняет надёжность при сниженной стоимости;
• Поддержка дополнительной комплектации - возможно подключение блоков сигнализации, AUX-контактов, расцепителей.

Ограничения применения

• Не предназначен для работы во влажных, пыльных или открытых помещениях - IP20 не обеспечивает защиту от внешней среды;
• Не рекомендован для нагрузок с очень высокими пусковыми токами (например, крупные асинхронные двигатели без мягкого пуска) - лучше выбрать характеристику D;
• Не используется в цепях постоянного тока - только переменный ток 50 Гц;
• Не подходит для установки вне щитов - требует закрытой, защищённой среды.

Примеры использования

• Защита трёхфазного оборудования: станков ЧПУ, воздушных компрессоров, насосных групп;
• Щиты управления в цехах, логистических терминалах, торговых центрах;
• Распределительные щиты многоквартирных домов - для отдельных этажей или подъездов с трёхфазными входами;
• Объекты с системами освещения на основе металлогалогенных ламп или LED-драйверов с пусковыми токами.

Практические советы

• При выборе автомата проверьте, чтобы сечение кабеля соответствовало диапазону 1,5–25 мм2 - слишком толстый провод не войдёт в клеммы, слишком тонкий - будет плохо затянут;
• Убедитесь, что в вашем щите достаточно места по глубине (71 мм) и по модулям (4 модуля = 70 мм);
• Если планируете подключить сигнализацию срабатывания - выбирайте версию с возможностью дополнительной комплектации;
• Для помещений с высокой влажностью или пылью используйте выключатели с IP44 или выше - этот модель не подходит;
• При замене старого автомата - убедитесь, что новый имеет ту же характеристику (C) и количество полюсов - иначе возможны проблемы с координацией защиты.
